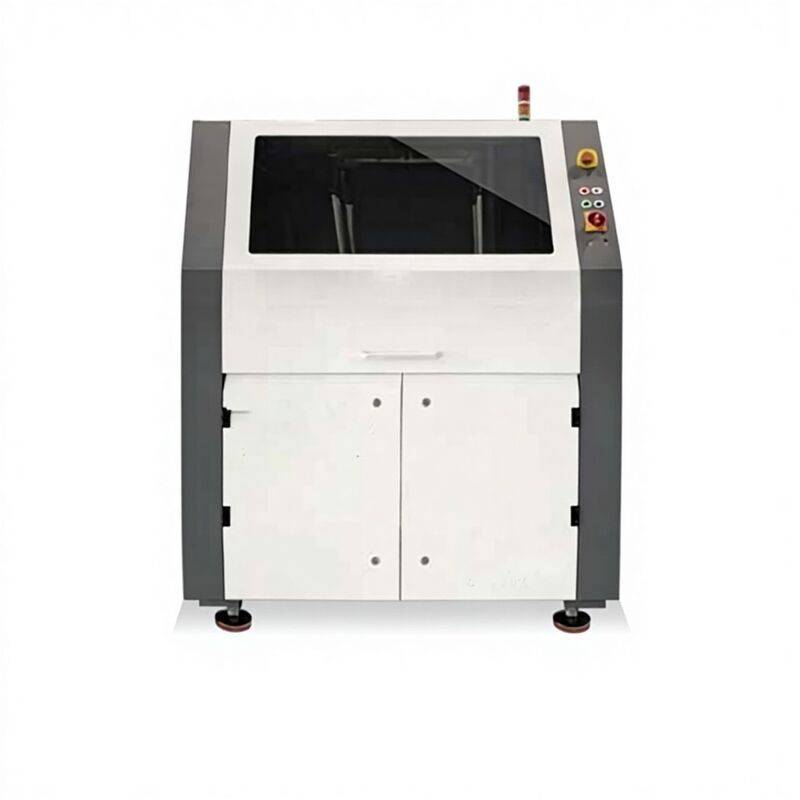

Mesin Solder Selektif Mini Berkualitas Tinggi untuk Lini Produksi SMT

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $19,000-22,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                mesin solder selektif mini untuk SMT, mesin solder selektif dengan garansi, mesin solder depaneling PCB


Berat:	1050 kg	Kekuatan:	10 kw
Voltase:	220V/380V	Sisi proses PCB:	≥3
Berat PCB:	≤5kg	Ketebalan PCB:	1-6mm
Kecepatan Transfer PCB:	0,2-10	Dimensi Perangkat:	1435(P)1800(L)1670(T) mm
Izin atas PCB:	120mm	Kebersihan Bagian Bawah PCB:	60mm
Ketinggian sabuk konveyor:	900 ± 20 mm	Jangkauan konveyor yang dapat disesuaikan:	50-450 Mm
Tekanan masuknya udara:	0,6	Konsumsi nitrogen:	1.5
Konsumsi Daya Maksimum:	<12kW

Berat:	1050 kg
Kekuatan:	10 kw
Voltase:	220V/380V
Sisi proses PCB:	≥3
Berat PCB:	≤5kg
Ketebalan PCB:	1-6mm
Kecepatan Transfer PCB:	0,2-10
Dimensi Perangkat:	1435(P)1800(L)1670(T) mm
Izin atas PCB:	120mm
Kebersihan Bagian Bawah PCB:	60mm
Ketinggian sabuk konveyor:	900 ± 20 mm
Jangkauan konveyor yang dapat disesuaikan:	50-450 Mm
Tekanan masuknya udara:	0,6
Konsumsi nitrogen:	1.5
Konsumsi Daya Maksimum:	<12kW

Mesin Solder Selektif Mini Berkualitas Tinggi untuk Lini Produksi SMT

Mesin pemotong mini berkualitas tinggi untuk jalur produksi SMT

Fitur Utama

Proses pengelasan lengkap di ruang mesin yang kompak dengan penyemprotan standar, pemanas dan unit pengelasan
Desain jalur putar memungkinkan pemuatan/pengungkapan PCB dari sisi mesin yang sama
Cakupan kecil - jauh lebih pendek daripada mesin sistem SUNFLOW standar
Pemantauan proses pengelasan secara real-time dengan pencatatan proses yang komprehensif

Spesifikasi Teknis

Kategori parameter	Nama Parameter	Spesifikasi
Parameter tubuh	Dimensi Perangkat	1435 ((L) * 1800 ((W) * 1670 ((H)
	Berat peralatan (kg)	1050
	Kebersihan atas PCB	120
	Kebersihan Bagian Bawah PCB	60
	Sisi Proses PCB	≥ 3
	Ketinggian sabuk pengangkut di atas tanah	900 ± 20
	Kecepatan Transfer PCB	0.2-10
	Berat PCB (kg)	≤ 5
	Ketebalan PCB (termasuk perlengkapan)	1-6
	Jangkauan yang dapat disesuaikan dari sabuk pengangkut	50-450
Metode penyesuaian lebar sabuk pengangkut	Listrik
Arah Transfer PCB	Dari kiri ke kanan
Tekanan masuk udara	0.6
Pasokan nitrogen	Disediakan oleh pelanggan
Tekanan masuk nitrogen	0.6
Konsumsi nitrogen	1.5
Kebutuhan kemurnian nitrogen	> 99.999
Tegangan	380
Frekuensi	50/60
Konsumsi Daya Maksimal	< 12
Arus maksimum	< 25
Kebisingan Mesin	< 65
Antarmuka Komunikasi	SMEMA
Sistem Pengelasan	Pengelasan sumbu X Perjalanan maksimum	510
	Perjalanan maksimum sumbu las Y	450
	Pengelasan sumbu Z Perjalanan maksimum	60
	Diameter Luar Nozzle Minimal	5.5
	Diameter dalaman nozel	2.5-10
	Ketinggian puncak maksimum	5
Kapasitas Tungku Timah	Sekitar 13 kg ((Sn63Pb) / Sekitar 12 kg ((bebas timbal)
Suhu Soldering Maksimal	330
Tenaga pemanas tungku timah	1.15
Sistem prapanas	Rentang suhu prapanas	< 200
	Daya Pemanasan	6
	Metode Pemanasan	Udara panas
Sistem Semprot	Semprot sumbu X Perjalanan maksimum	510
	Tekanan Maksimum Semprot pada sumbu Y	450
	Ketinggian Semprot	60
	Kecepatan Posisi	< 200
	Kapasitas Tangki Fluks	2

Konfigurasi Mesin Standar

Modul semprot
Modul prapanas
Modul pengelasan (mesin standar dengan nozel diameter dalam 6 mm)
Sistem transmisi

Prinsip Kerja

Setelah program yang diprogram sebelumnya dari kepala semprot mengontrol papan PCB untuk bergerak ke posisi yang ditunjuk, hanya bagian-bagian yang perlu dilas yang disemprotkan dengan fluks.Setelah penyemprotan dan pemanasan sebelumnya, platform pompa elektromagnetik mendorong pompa elektromagnetik untuk bergerak ke posisi yang diperlukan sesuai dengan program yang telah ditetapkan untuk pengelasan, dan kemudian menyelesaikan proses pengelasan.

Sistem Pemrograman Cepat dan Nyaman

Modul Las yang Stabil dan Berkualitas Tinggi

Fitur dan Keuntungan

Pembentukan puncak gelombang yang stabil
Mudah mengeluarkan dan mengganti nozel
Nozzle berkualitas tinggi (hidup 3 bulan)
Desain jejak kecil
Operasi hemat energi
Kemampuan untuk mengubah jalur cepat

Menggunakan pompa elektromagnetik alih-alih pompa mekanis memberikan puncak gelombang yang stabil selama operasi, menghilangkan keausan mekanis, dan meminimalkan produksi limbah.Modul las menggabungkan sistem gerak presisi tinggi untuk memastikan akurasi proses, sementara proses khusus secara signifikan mengurangi fenomena jembatan timah. pengalaman pengguna ditingkatkan dengan kamera pemantauan las dan deteksi tinggi gelombang otomatis.

Sistem Transmisi - Jalur Conveyor Roller

Sistem transmisi menggunakan roller conveying, yang meningkatkan ruang las dan memfasilitasi pengelasan komponen yang terletak dekat tepi papan.

Proses pemadatan selektif

Pindah papan PCB ke lokasi yang ditunjuk
Penyemprotan selektif, prapanas dan pengemasan PCB sesuai dengan prosedur yang ditetapkan
Penutupan proses keluar PCB

Modul Semprot Presisi Tinggi

Mesin standar dilengkapi dengan nozzle drop presisi yang diimpor dari Jerman dengan diameter 130μm, memastikan penerapan fluks seragam pada area las yang diperlukan.menghemat setidaknya 90% fluks dibandingkan dengan metode semprot tradisionalUntuk aplikasi yang membutuhkan presisi yang lebih rendah, nozzle semprot alternatif tersedia untuk proses semprot yang lebih cepat.

Semua gerakan modul digerakkan oleh servo motor dan sekrup bola, memastikan operasi yang lancar dan stabil dengan repeatability mencapai 0,05mm.

Modul Struktur Dasar
