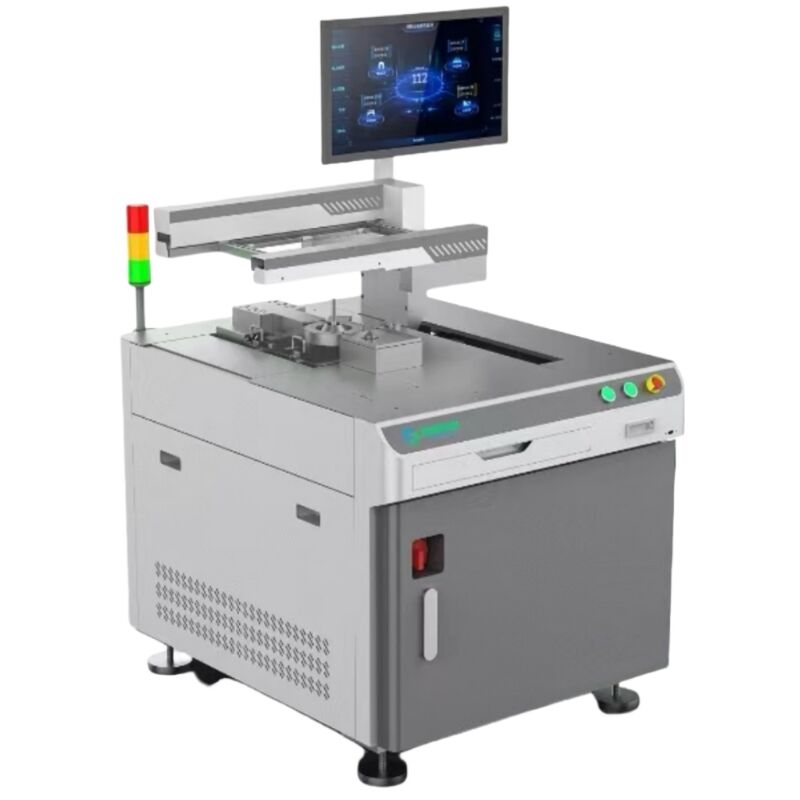

Soldering Gelombang Selektif Terintegrasi

Name: Soldering Gelombang Selektif Terintegrasi
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-450Y
Price: 10 USD
Availability: InStock

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Nomor model: YS-450Y

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 kilogram

Harga: $10,000 / kilogram

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin Solder Gelombang Selektif, Peralatan pengelasan PCB, sistem pengelasan gelombang terintegrasi


Berat:	150kg	Model:	YS-450Y
ukuran PCB:	50×50~450×400 mm	Ketebalan PCB:	0,8~3mm
Tinggi Komponen:	<100mm di atas, <50mm di bawah	Berat substrat:	<5 kilogram
Pembengkokan substrat:	<0,5mm	Kapasitas tungku timah:	15KG
Kekuatan tungku timah:	2kw	Daya pemanasan awal:	1kw
Kekuatan Total:	3,5kw	Kemurnian nitrogen:	99,999%
Kapasitas fluks:	2 L	Diameter dalam nosel:	φ 3mm~φ 20mm
Dimensi eksternal:	940×1280×1350 mm

Berat:	150kg
Model:	YS-450Y
ukuran PCB:	50×50~450×400 mm
Ketebalan PCB:	0,8~3mm
Tinggi Komponen:	<100mm di atas, <50mm di bawah
Berat substrat:	<5 kilogram
Pembengkokan substrat:	<0,5mm
Kapasitas tungku timah:	15KG
Kekuatan tungku timah:	2kw
Daya pemanasan awal:	1kw
Kekuatan Total:	3,5kw
Kemurnian nitrogen:	99,999%
Kapasitas fluks:	2 L
Diameter dalam nosel:	φ 3mm~φ 20mm
Dimensi eksternal:	940×1280×1350 mm

Soldering Gelombang Selektif Terintegrasi

Penyolderan Gelombang Selektif Terintegrasi

Solusi Pengelasan DIP Tingkat Lanjut

Atasi tantangan pengelasan DIP tradisional dengan teknologi penyolderan gelombang selektif inovatif kami yang dirancang untuk kebutuhan manufaktur modern.

Keunggulan Utama

Produksi fleksibel untuk berbagai varietas dan batch kecil
Pengelasan online cepat tanpa memerlukan fixture
Biaya pembelian peralatan sangat rendah
Pengurangan biaya penggunaan dan pemeliharaan (menghemat terak timah, fluks, listrik, dan bahan habis pakai)
Tingkat penetrasi timah 100% dengan hasil pengelasan lebih dari 98%
Jejak kaki ringkas sekitar 1 meter persegi

Mode Kerja

Selama penyolderan selektif offline, nosel penyolderan tetap diam sementara papan PCB bergerak sesuai parameter yang diprogram di sepanjang sumbu X, Y, dan Z untuk mencapai penyolderan sambungan solder PCB yang presisi.

Spesifikasi Teknis

Item Spesifikasi	YS-450Y / YS-450YT
Ukuran Papan PCB yang Berlaku	P×L: 50×50~450×400 mm
Ketebalan Papan PCB yang Berlaku	Ketebalan substrat: 0,8~3 mm / Panjang pin: Dalam 3mm
Tinggi Komponen	Kurang dari 100mm di atas substrat / Kurang dari 50mm di bawah substrat
Bentuk dan Kondisi Substrat	Tepi penempatan substrat: lebih dari 3mm dari tepi proses substrat Berat termasuk komponen: kurang dari 5 kilogram Lengkungan substrat: kurang dari 0,5mm
Tungku Timah	Bahan/Kapasitas: Bahan paduan titanium/15KG Daya kapasitas bak timah: 4×500W (2KW)
Daya Pemanasan Awal	Pemanasan inframerah: 1KW
Daya Total	AC 220V: 3,5KW
Persyaratan N2	Kemurnian nitrogen: 99,999% Tekanan/Konsumsi: 0,5MPa / 20~30/menit / 1,2 meter kubik
Nosel Fluks	Nosel fluida presisi 0,5mm diimpor dari Jepang
Kapasitas Fluks	2 L
Sumber Gas	0,5-0,7Mpa
Diameter Dalam Nosel	φ 3mm~φ 20mm (Ukuran dapat disesuaikan)
Tinggi Puncak	Penjajaran/pengukuran ketinggian otomatis
Kontrol Sistem	PC+PLC (Windows)
Perangkat Lunak Pemrograman	Mendukung pemrograman untuk menggambar garis gambar (nyaman dan cepat)
Pengawasan Video	Pemantauan video real-time untuk pengamatan efek pengelasan yang nyaman
Catu Daya/Daya	Satu fase 220V±10% Daya awal: 3,5KW
Berat	150KG (Mengandung solder: 12KG)
Dimensi Eksternal SW-450Y	P×L×T: 940×1280×1350 mm (Dengan tampilan)
Dimensi Eksternal SW-450YT	P×L×T: 1110×1280×1500 mm (Tidak termasuk lampu tiga warna)
