SMT Multifunctional Pick and Place Robot/Automatic SMT Machine

Rincian Produk

Tempat asal: Jiangsu, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $9,321-50,700 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT pick dan tempat robot, mesin SMT otomatis, Robot PCB penataan


Berat:	1860 KG	Kekuatan:	10 kw
Voltase:	220V/380V	Kuantitas nosel:	8
Kapasitas pengumpan:	Pengumpan Mangkuk (8 Jalur) +58 Slot	Kecepatan Penempatan:	26000 Keripik/jam
Komponen yang Berlaku:	0201~36mm IC	Sumber udara:	0,5 ~ 0,8mpa
Ukuran Papan:	50mmx50mm~510mmx460mm	Ketebalan papan:	0.8mm~3.0mm
Berat papan:	0.68Kg Di Bawah	Spesifikasi Pengumpan:	8mm~56mm
Resolusi kisi:	5um	Keakuratan Ulang:	± 0,04mm
Ukuran mesin:	L1380mmxW2350mmxH550mm

Berat:	1860 KG
Kekuatan:	10 kw
Voltase:	220V/380V
Kuantitas nosel:	8
Kapasitas pengumpan:	Pengumpan Mangkuk (8 Jalur) +58 Slot
Kecepatan Penempatan:	26000 Keripik/jam
Komponen yang Berlaku:	0201~36mm IC
Sumber udara:	0,5 ~ 0,8mpa
Ukuran Papan:	50mmx50mm~510mmx460mm
Ketebalan papan:	0.8mm~3.0mm
Berat papan:	0.68Kg Di Bawah
Spesifikasi Pengumpan:	8mm~56mm
Resolusi kisi:	5um
Keakuratan Ulang:	± 0,04mm
Ukuran mesin:	L1380mmxW2350mmxH550mm

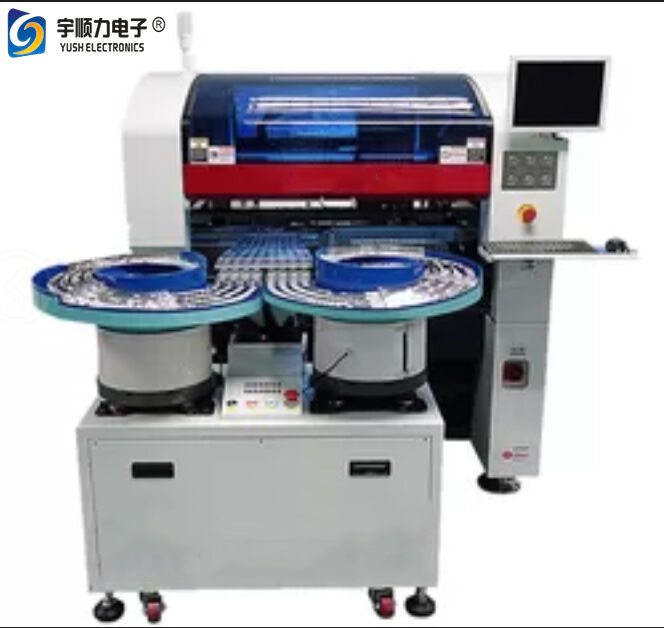

SMT Multifunctional Pick and Place Robot/Automatic SMT Machine

Robot Pick and Place Multi-fungsi SMT / Mesin SMT Otomatis

YS-CPM-II T menawarkan sistem penempatan yang fleksibel yang dirancang khusus untuk produk pencahayaan LED dan lampu latar layar LCD ukuran menengah hingga besar. Dengan desain Bowl Feeder + Slot Feeder yang inovatif, alat ini dapat secara bersamaan menangani tugas penempatan komponen lensa dan chip.

Informasi Dasar

Fungsi: Pemasang Lensa
Jumlah Nozzle: 8
Kapasitas Feeder: Bowl Feeder (8 Jalur) + 58 Slot
Kecepatan Penempatan: 26.000 Chip/Jam
Komponen yang Berlaku: 0201~36mm IC

Spesifikasi Teknis

Spesifikasi	Detail
Sumber Udara	0.5~0.8Mpa
Pemindaian Penyelarasan	Untuk Pemusatan
Komponen yang Berlaku	Dari Chip Terkecil 0201 Hingga Komponen Besar 30mm Dengan Berbagai Resistor Dan Kapasitor, IC, BGA, Lensa LED, Papan LED
Ukuran Papan	Minimum 50mmx50mm Maksimum 510mmx460mm
Ketebalan Papan	0.8mm~3.0mm
Berat Papan	0.68Kg Ke Bawah
Sistem Kontrol	Platform Kontrol Windows 7 Dengan Antarmuka Bahasa Mandarin dan Inggris
Kapasitas Feeder	16 Kolom
Spesifikasi Feeder	8mm~56mm
Resolusi Grating	5um
Berat	1850Kg
Panjang Lintasan	1980mm
Akurasi Pengulangan	±0.04mm
Daya	AC380V
Cara Plywood	Samping, Atas dan Bawah
Kecepatan Penempatan	26000 cph
Mekanisme Transmisi PCB	Tiga Fase
Jumlah Nozzle	8
Ukuran Mesin	P1380mmxL2350mmxT550mm
Ukuran Lensa	5~30mm

Fitur Utama

Basis Kekakuan Tinggi, Akurasi Tinggi, dan Stabilitas Tinggi: Basis dan sumbu Y dibuat dengan desain terintegrasi, sumbu X menggunakan paduan aluminium berkekuatan tinggi dan dibentuk dengan mesin cetak. Perakitan cepat mencegah deformasi.
Sumbu X/Y Kecepatan Tinggi, Presisi Tinggi, dan Umur Panjang: Menampilkan panduan rol THK dari Jepang, motor linier Sanyo, dan penggaris grating Renishaw untuk presisi gerakan yang luar biasa.
Platform Getaran yang Diteliti Sendiri Tingkat Lanjut: Bowl Feeder menggetarkan komponen ke dalam 8 jalur untuk penempatan simultan. Dilengkapi dengan sensor akurat untuk mencegah kemacetan dan kerusakan.
Kepala Kerja Presisi Tinggi: Dibuat dari aluminium kelas penerbangan dengan motor servo mikro Jepang dan rel pemandu IKO untuk gerakan sumbu Z berkecepatan tinggi dan akurasi tinggi.
Kamera Pemindai Dengan Kinerja Unggul: Menggunakan kamera pemindai linier BASLER Jerman dengan sumber cahaya berbentuk cincin OSRAM untuk pencitraan optimal.
Pisau Pemotong Pita Plastik Otomatis: Dibuat dari baja tingkat atas untuk masa pakai yang diperpanjang dan operasi yang andal.
Konveyor Papan Multi-fungsi: Menampilkan penjepitan papan atas, bawah, dan samping dengan penyesuaian yang fleksibel. Rel yang diperpanjang mengakomodasi papan hingga panjang 1200mm.
