YS-12 Printer Visual Efisiensi Tinggi Otomatis Penuh

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $30,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin Depaneling PCB sepenuhnya otomatis, printer visual efisiensi tinggi, YS-12 mesin PCB penataan


Berat:	1500KG	Voltase:	220V
Ukuran Minimal:	520x300mm	Ukuran Maks:	1500x750mm
Ukuran Minimal PCB:	50X50mm	Ukuran Max PCB:	1200x350mm
Ketebalan PCB:	0.4-6mm	Pcb Warpage:	<1%
Kecepatan transportasi:	Maks 1500 mm/dtk	Kecepatan Pencetakan:	10-200mm/detik
Tekanan Pencetakan:	0,5-25kg	Ulangi akurasi posisi:	±0,015mm
Akurasi Pencetakan:	±0,025mm	Tipe Kamera:	130 megapiksel
Suhu Kerja:	-20 ℃ -45 ℃

Berat:	1500KG
Voltase:	220V
Ukuran Minimal:	520x300mm
Ukuran Maks:	1500x750mm
Ukuran Minimal PCB:	50X50mm
Ukuran Max PCB:	1200x350mm
Ketebalan PCB:	0.4-6mm
Pcb Warpage:	<1%
Kecepatan transportasi:	Maks 1500 mm/dtk
Kecepatan Pencetakan:	10-200mm/detik
Tekanan Pencetakan:	0,5-25kg
Ulangi akurasi posisi:	±0,015mm
Akurasi Pencetakan:	±0,025mm
Tipe Kamera:	130 megapiksel
Suhu Kerja:	-20 ℃ -45 ℃

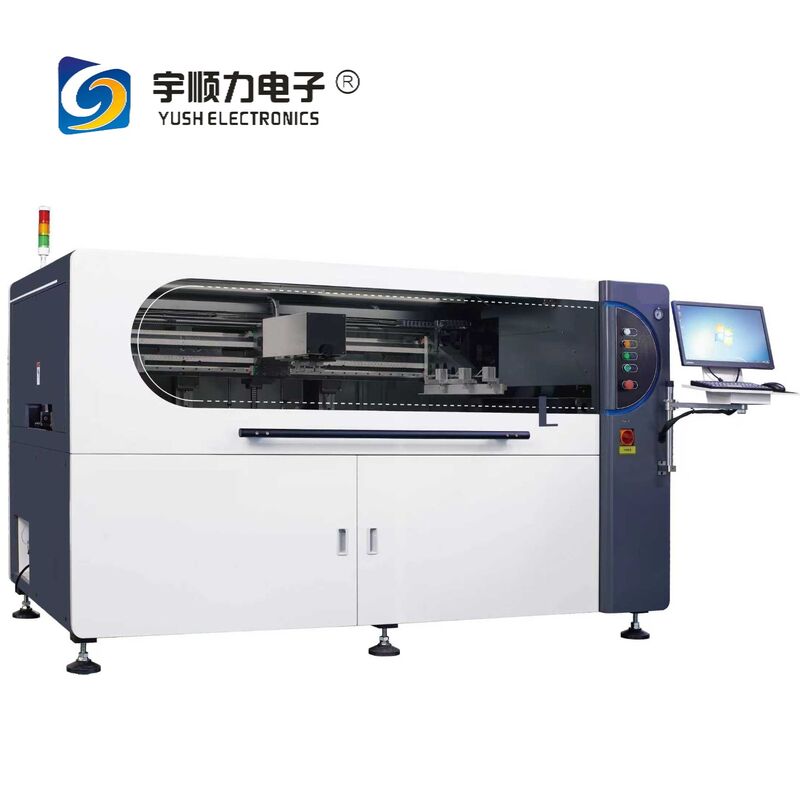

YS-12 Printer Visual Efisiensi Tinggi Otomatis Penuh

YS-12 Printer Visual Otomatis Efisiensi Tinggi

Mesin cetak visual otomatis penuh YS-12 dirancang untuk aplikasi mini LED, pencetakan semikonduktor, dan energi baru. Mesin ini memberikan kinerja luar biasa untuk komponen 01005, pitch 0,25mm dengan jarak yang sama, dan persyaratan proses presisi tinggi.

Spesifikasi Teknis

Bingkai Stensil

Parameter	Spesifikasi
Ukuran Min	520×300mm
Ukuran Maks	1500×750mm
Ketebalan	20-40mm
Mode Posisi Stensil	Posisi manual

Parameter Papan PCB

Parameter	Spesifikasi
Ukuran Min PCB	50×50mm
Ukuran Maks PCB	1200×350mm
Ketebalan PCB	0,4-6mm
Kelengkungan PCB	<1%
Jarak Tepi Papan PCB	2,5mm
Tinggi Papan	25mm
Tinggi Transportasi	900±40mm
Kecepatan Transportasi	Maks 1500mm/detik Terprogram
Mode Transportasi	Jalur transportasi satu bagian
Berat Maksimum Papan PCB	7kg
Arah Transportasi	Kiri-Kanan; Kanan-Kiri; Kiri-Kiri; Kanan-Kanan

Parameter Pencetakan

Parameter	Spesifikasi
Kecepatan Pencetakan	10-200mm/detik
Tekanan Pencetakan	0,5-25kg
Mode Pencetakan	Pencetakan squeegee tunggal atau ganda
Jarak Lepas	0-20mm
Mode Lepas	Pelepasan tiga tahap
Jenis Squeegee	Squeegee karet/Squeegee baja
Kecepatan Lepas	0-20mm/detik

Akurasi Pencetakan

Parameter	Spesifikasi
Akurasi Posisi Berulang	±0,015mm
Akurasi Pencetakan	±0,025mm
Waktu Siklus (Tidak Termasuk Pembersihan)	<15 detik
Waktu Penggantian	<5 menit

Parameter Pembersihan

Parameter	Spesifikasi
Langkah Pembersihan	Generasi otomatis
Posisi Pembersihan	Pembersihan kanan
Kecepatan Pembersihan	10-200mm/detik
Konsumsi Cairan Pembersih	Dapat disesuaikan secara otomatis & manual
Konsumsi Kertas Pembersih	Dapat disesuaikan secara otomatis & manual

Parameter Gambar

Parameter	Spesifikasi
FOV CCD	10×8mm
Jenis Kamera	Kamera digital 130 megapiksel
Sistem Kamera	Struktur opsi kunci atas/bawah
Waktu Siklus Kamera	150ms
Ukuran Marka	0,1-6mm
Jumlah Jeda	Maks: 1 buah
Jumlah Marka	Maks: 4 buah
Deteksi 2D	Deteksi timah rendah/cetakan hilang/timah kontinu

Konfigurasi Fungsional

Kontrol Keamanan: Pintu terbuka berhenti, alarm abnormal
UI Cerdas: Antarmuka baru, operasi tombol pintas
Pengaturan Izin: Tingkat akses operator, teknisi, dan insinyur yang dapat dikonfigurasi secara bebas
Sistem MES Standar: Solusi Industri 4.0 yang disesuaikan, perekaman SOP, unggah data peralatan
Koneksi SPI: Kompensasi offset otomatis, deteksi timah sedikit, pembersihan jaring baja otomatis
Sistem Ketertelusuran: Pemindaian kode kamera, kompatibel dengan ukuran 2,5×2,5-8×8mm

Persyaratan Instalasi & Lokasi

Parameter	Spesifikasi
Berat Mesin	1500kg
Catu Daya Utama	AC: 220±10V; 50/60Hz, 3,5KW dengan arus dan catu daya yang stabil
Kabel Ground	Peralatan memerlukan grounding terpisah
Jenis Steker	Inggris SS145 (13A)
Sumber Pasokan Udara Utama	Sumber gas industri 4,0-6kgf/cm², diameter saluran udara lurus 8mm
