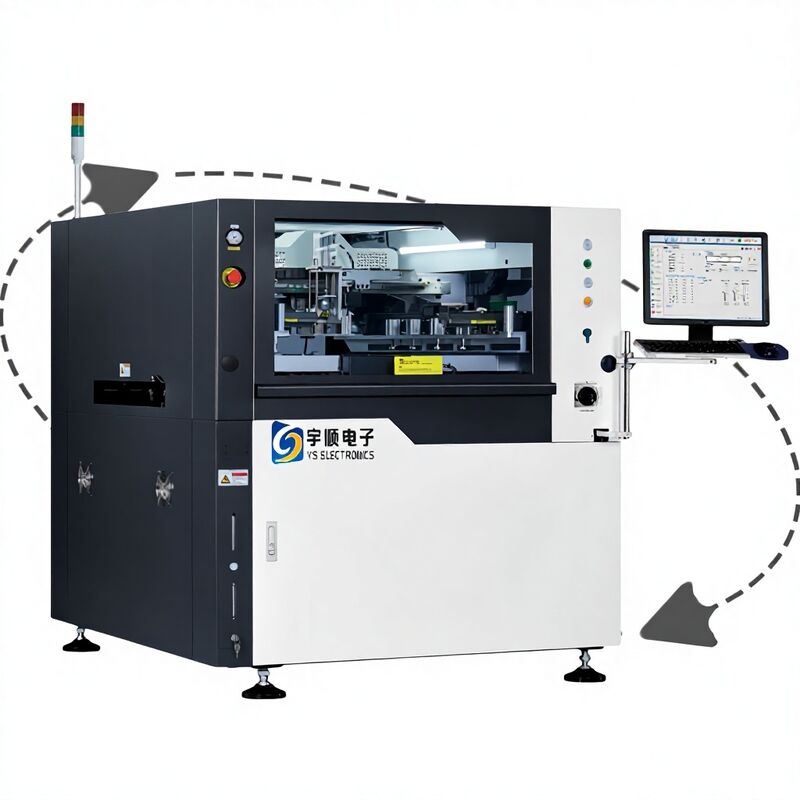

YS-GT Printer Paste Solder Penuh Otomatis Presisi Tinggi untuk PCB

Rincian Produk

Tempat asal: Jiangsu, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $13,000-16,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Printer Paste Solder Presisi Tinggi, printer PCB otomatis penuh, Mesin pengemasan pasta YS-GT


Berat:	1100kg	Ukuran Papan Maksimum:	510510mm (Peningkatan opsional ke: 610510mm)
Ukuran papan minimal:	50*50mm	Kecepatan transportasi:	1500 mm/s (maks)
Kecepatan cetak:	10~200mm/detik	Tekanan Cetak:	0,5~20Kg
Sumber Daya:	AC:220±10%,50/60Hz 2,2KW	Dimensi Mesin:	1500 ((H) mm
Tekanan udara:	4~6Kgf/cm²	Suhu Operasional:	-20 ℃ ~+45 ℃
Ulangi akurasi posisi:	±10um@6σ,CPK≥2.0	Akurasi pencetakan:	±18um@6σ,CPK≥2.0
Ketebalan papan:	0,4 ~ 6mm	berat papan maksimum:	5kg
panjang mesin:	1240(L)mm

Berat:	1100kg
Ukuran Papan Maksimum:	510510mm (Peningkatan opsional ke: 610510mm)
Ukuran papan minimal:	50*50mm
Kecepatan transportasi:	1500 mm/s (maks)
Kecepatan cetak:	10~200mm/detik
Tekanan Cetak:	0,5~20Kg
Sumber Daya:	AC:220±10%,50/60Hz 2,2KW
Dimensi Mesin:	1500 ((H) mm
Tekanan udara:	4~6Kgf/cm²
Suhu Operasional:	-20 ℃ ~+45 ℃
Ulangi akurasi posisi:	±10um@6σ,CPK≥2.0
Akurasi pencetakan:	±18um@6σ,CPK≥2.0
Ketebalan papan:	0,4 ~ 6mm
berat papan maksimum:	5kg
panjang mesin:	1240(L)mm

YS-GT Printer Paste Solder Penuh Otomatis Presisi Tinggi untuk PCB

YS-GT Full Automatic Solder Paste Printer memberikan presisi dan efisiensi yang luar biasa untuk aplikasi perakitan PCB, menampilkan otomatisasi canggih dan karakteristik kinerja yang kuat.

Spesifikasi Kinerja Mesin

Parameter	Spesifikasi
Mengulangi Keakuratan Posisi	±10μm @6σ, CPK≥2.0
Keakuratan Cetak	± 18μm @6σ, CPK≥2.0
NCP-CT (tidak termasuk pembersihan dan pencetakan)	< 7,5 detik
HCP-CT (termasuk pembersihan dan pencetakan)	18s/pcs
Proses CT	4 menit
Transfer Line CT	2 menit

Parameter Pengolahan Substrat

Parameter	Spesifikasi
Ukuran papan maksimum	510×510mm (Opsional upgrade ke: 610×510mm)
Ukuran papan minimum	50×50mm
Ketebalan papan	0.4 ~ 6mm
Kamera Jangkauan mekanik	528×510mm
Berat maksimum papan	5kg
Kebersihan tepi papan	2.5mm
Ketinggian papan	23mm di luar fitur item pin
Kecepatan transportasi	900±40mm
Kecepatan Transportasi Maksimal	Kontrol tersegmen, 1500mm/s (Max)
Arah transportasi	Satu tahap

Parameter Pencetakan

Parameter	Spesifikasi
Kecepatan Cetak	10 ~ 200mm/detik
Tekanan cetak	0.5 ~ 20Kg
Mode Cetak	Satu/Dua kali
Jenis Squeegee	Karet/Squeegee Blade (sudut 45/55/60)
Pembuangan	0 ~ 20mm
Kecepatan Snap	0~20mm/detik
Ukuran kerangka templat	470×370mm~737×737mm
Metode penentuan posisi mesh baja	Posisi otomatis arah Y

Parameter pembersihan

Parameter	Spesifikasi
Sistem pembersihan	Garing, basah, vakum tiga mode
Pembersihan kecepatan tinggi	Pembersihan terintegrasi & tenun
Sistem pembersih	Jenis semprotan samping
Pembersihan stroke	Generasi otomatis
Posisi pembersih	Pembersihan Pos
Kecepatan pembersihan	10-200mm/detik
Konsumsi cairan pembersih	Otomatis & manual diatur
Konsumsi kertas pembersih	Otomatis & manual diatur

Parameter Sistem Penglihatan

Parameter	Spesifikasi
CCD FOV	10×8mm
Jenis kamera	130 ribu kamera digital CCD
Sistem Kamera	Struktur optik kunci/turun
Waktu Siklus Kamera	100ms
Jenis tanda fidusia	Bulat, persegi, berlian, salib, Pad dan profil
Ukuran tanda	0.1-6mm
Nomor merek	Max: 4 pcs
Menjauh nomor	Max: 1pcs

Parameter Teknis Mesin

Parameter	Spesifikasi
Sumber Daya	AC: 220±10%, 50/60Hz 2,2KW
Tekanan udara	4 ~ 6Kgf/cm2
Konsumsi Udara	Sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban lingkungan kerja	30% ~ 60%
Dimensi mesin (tanpa lampu menara)	1500 ((H) mm
Panjang Mesin	1240 ((L) mm
Lebar Mesin	1410 ((W) mm
Berat mesin sekitar	Sekitar: 1100Kg
Persyaratan bantalan beban peralatan	650Kg/m2

Model dan Dimensi Peralatan

Model Peralatan: YS-GT

Ukuran: 1240 ((L) × 1410 ((W) × 1500 ((H) mm

Kebutuhan Pasokan Listrik dan Gas

Sumber daya utama: AC: 220 ± 10%, 50/60HZ 3KW sumber daya stabil dengan arus nominal, jenis colokan: sistem Inggris.

Pasokan gas utama: Sumber gas industri yang stabil dengan tekanan 4,0-6kgf/cm2. diameter pipa gas adalah 6mm/8mm/10mm/12mm, dan sendi depan pipa gas adalah universal.Gabungan belakang hanya perlu untuk mencocokkan ukuran pipa gas.

Berat mesin: sekitar 1100Kg

Lingkungan Penggunaan Peralatan

Suhu bengkel: -20°C~+45°C
Kelembaban di bengkel: 30-60%
Perlindungan terhadap listrik statis: diperlukan grounding ESD dan perlindungan terhadap listrik statis
Kapasitas beban lantai: Jika peralatan tidak digunakan di lantai datar, harap perhatikan kapasitas beban lantai yang tenggelam, yang harus ≥ 650kg/m2.
