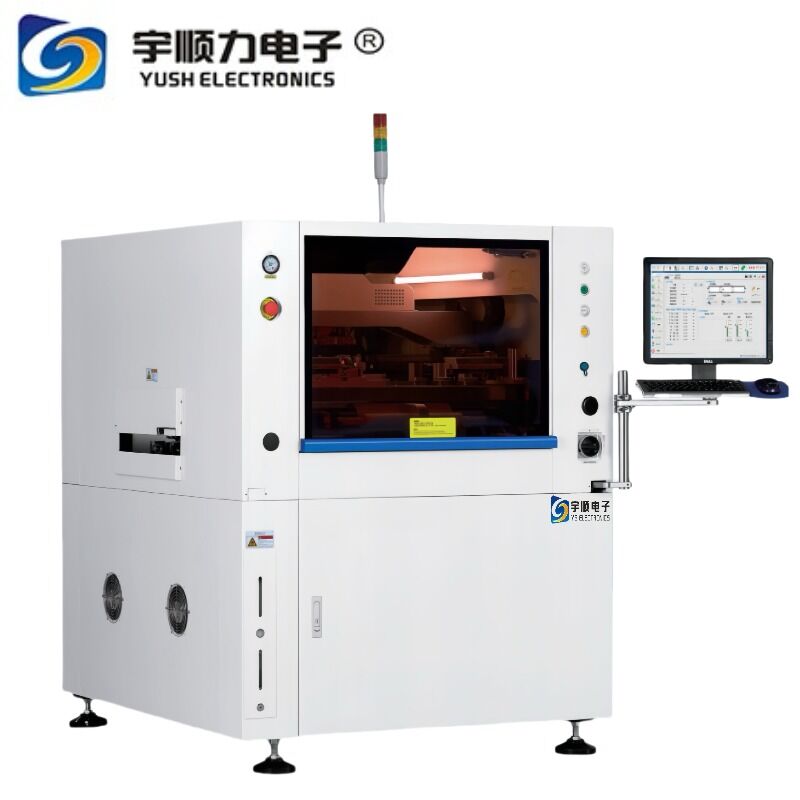

Name: YS-G9 Printer Solder Paste Otomatis Penuh Putih
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Jiangsu, Tiongkok

Nama merek: YUSH

Nomor model: YS-G9

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $10,000-10,900 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Pencetak pasta solder sepenuhnya otomatis, Printer solder paste YS-G9, Mesin depaneling PCB dengan garansi


Berat:	1000kg	Ukuran Papan Maksimum:	450*340mm
Kecepatan transportasi:	900±40mm	Kecepatan cetak:	10~200mm/detik
Sumber Daya:	AC:220 ±10%,50/60Hz 2,2KW	Dimensi Mesin:	1530(T)mm
panjang mesin:	1172(L)mm	Lebar mesin:	1385(L)mm
Suhu Operasional:	-20 ℃ ~+45 ℃	Ulangi akurasi posisi:	±10um@6 σ,CPK≥2.0
Akurasi pencetakan:	±18um@6 σ,CPK≥2.0	Ketebalan papan:	0,4 ~ 6mm
berat papan maksimum:	3kg	Tekanan udara:	4~6Kgf/cm²
Konsumsi Udara:	Sekitar 5L/menit

Berat:	1000kg
Ukuran Papan Maksimum:	450*340mm
Kecepatan transportasi:	900±40mm
Kecepatan cetak:	10~200mm/detik
Sumber Daya:	AC:220 ±10%,50/60Hz 2,2KW
Dimensi Mesin:	1530(T)mm
panjang mesin:	1172(L)mm
Lebar mesin:	1385(L)mm
Suhu Operasional:	-20 ℃ ~+45 ℃
Ulangi akurasi posisi:	±10um@6 σ,CPK≥2.0
Akurasi pencetakan:	±18um@6 σ,CPK≥2.0
Ketebalan papan:	0,4 ~ 6mm
berat papan maksimum:	3kg
Tekanan udara:	4~6Kgf/cm²
Konsumsi Udara:	Sekitar 5L/menit

YS-G9 Printer Solder Paste Otomatis Penuh Putih

YS-G9 Printer Paste Solder Otomatis

Spesifikasi Kinerja Mesin

Parameter	Spesifikasi
Mengulangi Keakuratan Posisi	±10μm @ 6σ, CPK ≥ 2.0
Keakuratan Cetak	± 18μm @ 6σ, CPK ≥ 2.0
Waktu Siklus NCP (tidak termasuk pembersihan/pencetakan)	7 detik
Waktu Siklus HCP (termasuk pembersihan/pencetakan)	18 detik per potongan
Waktu Siklus Proses	4 menit
Waktu Siklus Jalur Transfer	2 menit

Parameter Pengolahan Substrat

Parameter	Spesifikasi
Ukuran Papan Maksimal	450 × 340 mm
Ukuran Papan Minim	50 × 50 mm
Ketebalan papan	0.4 - 6 mm
Jangkauan Mekanis Kamera	450 × 340 mm
Berat maksimum papan	3 kg
Kebersihan tepi papan	2.5 mm
Ketinggian papan	15 mm di luar pin item sifat
Kecepatan Transportasi	900 ± 40 mm/s
Kecepatan Transportasi Maksimal	1500 mm/s (pengendalian tersegmen)
Arah Pengangkutan	Jalur panduan transportasi satu bagian/satu tahap

Parameter Pencetakan

Parameter	Spesifikasi
Kecepatan Cetak	10 - 200 mm/detik
Tekanan cetak	0.5 - 10 kg
Mode Cetak	Satu/Dua kali
Jenis Squeegee	Karet/Squeegee Blade (sudut 45/55/60)
Pembuangan	0 - 20 mm
Kecepatan Snap	0 - 20 mm/detik
Ukuran Kerangka Templat	470 × 370 mm - 737 × 737 mm (K tebal: 20-40 mm)
Modus Posisi Mesh Baja	Posisi otomatis arah Y

Parameter pembersihan

Parameter	Spesifikasi
Sistem pembersihan	Garing, basah, vakum tiga mode
Pembersihan Berkecepatan Tinggi	Pembersihan terintegrasi & tenun
Jenis Sistem Pembersih	Jenis semprotan samping
Pembersihan Stroke	Generasi otomatis
Posisi pembersihan	Pembersihan sebelumnya
Kecepatan pembersihan	10 - 200 mm/detik
Konsumsi cairan pembersih	Otomatis & diatur secara manual
Konsumsi Kertas Pembersih	Otomatis & diatur secara manual

Spesifikasi Mesin

Parameter	Spesifikasi
Sumber Daya	AC: 220V ± 10%, 50/60Hz, 2,2KW
Tekanan udara	4 - 6 kgf/cm2
Konsumsi Udara	Sekitar 5 L/menit
Suhu operasi	-20°C sampai +45°C
Kelembaban Lingkungan Kerja	30% - 60%
Dimensi mesin (tanpa lampu menara)	1530 ((H) × 1172 ((L) × 1385 ((W) mm
Berat mesin	Sekitar 1000 kg
Persyaratan bantalan beban peralatan	650 kg/m2

Rincian Peralatan

Model Peralatan:YS-G9
Dimensi:1172 ((L) × 1385 ((W) × 1530 ((H) mm
Sumber Daya Utama:AC: 220V ± 10%, 50/60Hz, pasokan listrik stabil 3KW dengan arus nominal, colokan sistem Inggris
Pasokan Gas Utama:Sumber gas industri stabil dengan tekanan 4,0-6 kgf/cm2, diameter pipa 6mm/8mm/10mm/12mm dengan sendi depan universal
Berat mesin:Sekitar 1000 kg

Lingkungan Penggunaan Peralatan

Suhu bengkel:-20°C sampai +45°C
Kelembaban bengkel:30% - 60%
Perlindungan listrik statis:Perlindungan ESD dan listrik statis yang diperlukan
Kapasitas beban lantai:Harus ≥ 650 kg/m2 (perhatikan terjatuhnya lantai jika tidak di permukaan datar)
