YS-SL6060 Mesin pemotong laser stensil logam lembaran

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $20,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                pemotong laser stensil lembaran logam, Mesin laser PCB pencahayaan, mesin pemotong stencil dengan garansi


Berat:	1500kg	Kekuatan:	10 kw
Voltase:	220V/380V	Ukuran:	P1680L1500T1630mm
Nilai Daya:	2kw	Kekuatan puncak:	6kw
Akurasi platform:	± 3 μm	Pengulangan platform:	± 1,5μm
Kecepatan platform:	≤300mm/S	Deteksi Lokasi:	0.1μm
Rentang Pemotongan:	X 600mm * Y 600MM	ukuran meja:	X 620mm * Y 620MM
Ketebalan pemotongan:	≤0.5mm	Diameter fokus:	25-30μm
kekuatan laser:	50W	Panjang gelombang:	1070 mm
Berat Laser:	20kg

Berat:	1500kg
Kekuatan:	10 kw
Voltase:	220V/380V
Ukuran:	P1680L1500T1630mm
Nilai Daya:	2kw
Kekuatan puncak:	6kw
Akurasi platform:	± 3 μm
Pengulangan platform:	± 1,5μm
Kecepatan platform:	≤300mm/S
Deteksi Lokasi:	0.1μm
Rentang Pemotongan:	X 600mm * Y 600MM
ukuran meja:	X 620mm * Y 620MM
Ketebalan pemotongan:	≤0.5mm
Diameter fokus:	25-30μm
kekuatan laser:	50W
Panjang gelombang:	1070 mm
Berat Laser:	20kg

YS-SL6060 Mesin pemotong laser stensil logam lembaran

Sistem pemotongan laser serat berkinerja tinggi yang dirancang untuk pembuatan stencil logam lembaran presisi dan produksi templat SMT.

Fitur Utama

Pengumpulan Limbah Inovatif:Sistem penghapusan serpihan, serpihan, dan debu besi canggih meningkatkan stabilitas dan umur peralatan
Laser serat bertenaga tinggi:Teknologi laser solid-state yang dipompa dengan semikonduktor untuk pemotongan bahan logam yang berbeda secara efisien
Solusi Proses Khusus:Desain perlengkapan profesional yang dapat disesuaikan dengan berbagai ukuran dan bentuk bahan

Deskripsi Peralatan

Nama mesin	Mesin pemotong logam lembaran laser berkecepatan tinggi
Model	YS-SL6060
Aplikasi	Template SMT, bagian logam presisi
Warna Mesin	Putih kemasan
Total Berat	Sekitar 1500KG
Dimensi Fisik	L1680 × W1500 × H1630mm
Platform	Dasar granit dengan stabilitas dan keandalan yang tinggi
Total Daya	Nominal: 2KW, puncak: 6KW

Spesifikasi Teknis

Keakuratan Posisi Platform	± 3 μm
Kemungkinan diulang platform	± 1,5 μm
Kecepatan platform	≤ 300mm/S
Variabilitas Deteksi Lokasi	0.1 μm
Jangkauan Pemotongan	X 600mm × Y 600mm
Ukuran Tabel	X 620mm × Y 620mm
Ketebalan Pemotongan	≤0,5mm (nilai referensi)
Diameter Fokus	25-30μm
Efektivitas Pemotongan Terbaik	Hingga 9400 bukaan sintetis/jam, 13000-14000 bukaan standar/jam

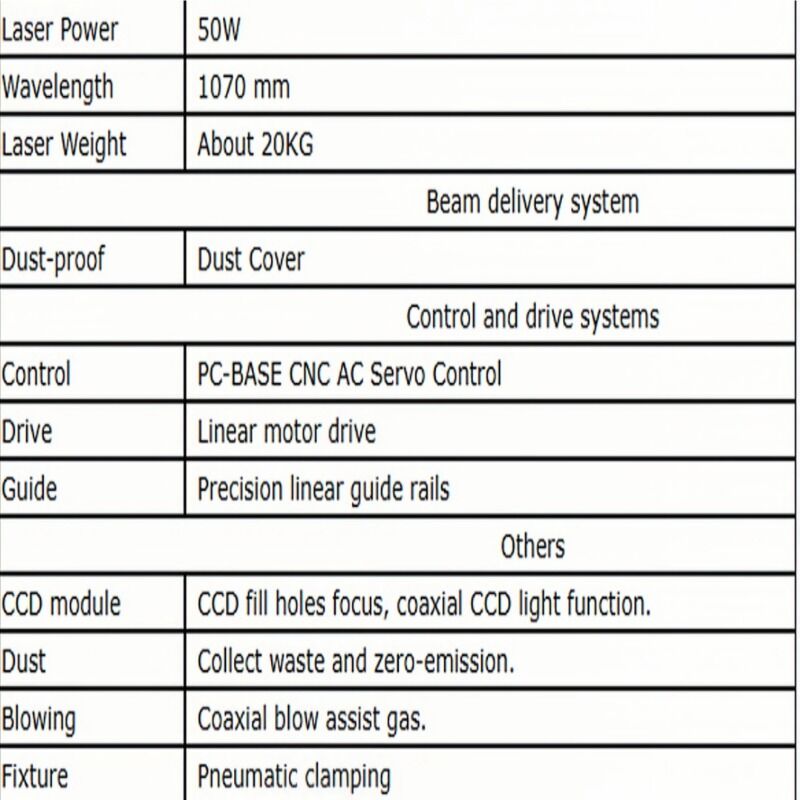

Spesifikasi Konfigurasi

Kekuatan laser	50W
Panjang gelombang	1070nm
Berat Laser	Sekitar 20KG
Sistem Pengiriman Sinar	Tutup debu
Sistem kontrol	PC-BASE CNC AC Servo Control
Sistem Penggerak	Penggerak motor linier
Sistem Panduan	Rel panduan linier presisi
Modul CCD	Fokus lubang pengisi CCD, fungsi cahaya CCD koaksial
Pengumpulan debu	Mengumpulkan limbah dan nol emisi
Sistem Blowing	Gas bantuan pukulan koaksial
Perlengkapan	Pneumatic clamping

Sistem perangkat lunak

Sistem perangkat lunak	YUSH Tanda
Bahasa	Bahasa Cina/Inggris
Lingkungan aplikasi	Windows XP
Format File	DXF, CNC
Pemantauan Pelaksanaan	Waktu pemotongan, jumlah lubang pemotongan, gas bantu, keadaan pemotongan

Fitur perangkat lunak:

Dukungan CNC untuk pembukaan dokumen langsung, file DXF, file Gerber dengan operasi pemilihan, rotasi, dan cermin
Dukungan untuk membangun basis data parameter pemotongan yang berbeda untuk berbagai ketebalan baja
Kemampuan pengoptimalan jalur dokumen
Catatan anggota pemotong otomatis dan fungsi kueri

Persyaratan Lingkungan

Kebutuhan daya:Regulator (AC 220V satu fase 10KVA) dengan fluktuasi tegangan tidak lebih dari ± 5%
Persyaratan dasar:Tanah stabil independen tanpa gangguan (6mm2 garis tanah)
Kondisi Lingkungan:Pasokan oksigen murni, gas bebas minyak, suhu sekitar 24-26°C, kelembaban relatif di bawah 60%, lingkungan bersih
