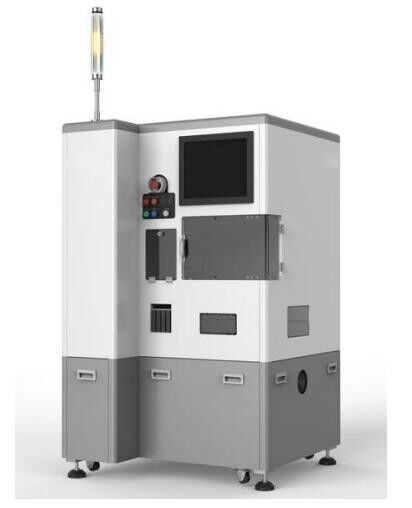

Mesin Dicing Semi Otomatis Kecepatan Tinggi SMT untuk Lini Produksi

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $19,000-22,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin dicing kecepatan tinggi SMT, Mesin depaneling PCB semi otomatis, Mesin dicing lini produksi dengan garansi


Berat:	850kg	Kekuatan:	10 kw
Voltase:	220V/110V	Stroke sumbu Y:	310mm
Ukuran:	104010801750mm	Konsumsi Udara:	200L/mnt
Tenaga Mesin:	4 Kw	Tekanan udara:	0,5-0,6Mpa
Diameter Bahan Maks:	300mm	Kekuatan Spindel:	2,4KW
Kecepatan spindel:	60.000 rpm	Akurasi Posisi:	0,001mm
Kecepatan Pemotongan:	0,05-400 mm/detik	Pisau standar:	2 inci
Pisau maksimal:	3 inci

Berat:	850kg
Kekuatan:	10 kw
Voltase:	220V/110V
Stroke sumbu Y:	310mm
Ukuran:	104010801750mm
Konsumsi Udara:	200L/mnt
Tenaga Mesin:	4 Kw
Tekanan udara:	0,5-0,6Mpa
Diameter Bahan Maks:	300mm
Kekuatan Spindel:	2,4KW
Kecepatan spindel:	60.000 rpm
Akurasi Posisi:	0,001mm
Kecepatan Pemotongan:	0,05-400 mm/detik
Pisau standar:	2 inci
Pisau maksimal:	3 inci

Mesin Dicing Semi Otomatis Kecepatan Tinggi SMT untuk Lini Produksi

Sistem dicing menggunakan mata pisau pemotong tipis yang dipasang pada spindel berkecepatan tinggi untuk memotong material secara presisi termasuk kaca, keramik, chip semikonduktor, PCB, rangka kawat EMC, dan substrat lainnya dengan akurasi luar biasa.

Prosedur Operasi

Wafer atau Strip

Pemasangan Pita

Dicing

Pembersihan

Pemisahan UV

Deskripsi Sistem Dicing Semi-Otomatis

Sistem dicing semi-otomatis menampilkan operasi pemuatan dan pembongkaran manual sambil mengotomatiskan prosedur dicing inti. Sistem ini tidak menyertakan fungsi pembersihan atau pengeringan otomatis.

Prosedur Utama

Penyusunan manual

Penjajaran posisi

Pemotongan otomatis

Pembongkaran manual

Operator secara manual menempatkan material pemotong pada platform kerja
Kalibrasi otomatis posisi pemotongan
Tekan tombol mulai untuk menyelesaikan proses dicing secara otomatis
Operator secara manual mengeluarkan material jadi dari platform kerja

Aplikasi

Sistem dicing otomatis banyak digunakan untuk pemotongan presisi chip semikonduktor, chip LED, rangka timbal EMC, papan PCB, filter IR, kaca safir, dan pelat tipis keramik.

Substrat keramik

Karet silikon

Rangka timbal

Wafer silikon

PCB

Kaca

Persyaratan Operasi

Gunakan udara terkompresi bersih dengan titik embun tekanan atmosfer -10°C hingga -20°C, kandungan minyak residu 0,1ppm, dan akurasi filtrasi di atas 0,01μm/99,5%
Operasikan pada suhu lingkungan 20°C hingga 25°C dengan rentang fluktuasi terkontrol pada ±1°C
Pertahankan suhu air pemotong pada 22°C hingga 27°C (variasi ±1°C) dan air pendingin pada 20°C hingga 25°C (variasi ±1°C)
Hindari benturan dan getaran eksternal; jangan pasang di dekat perangkat bersuhu tinggi seperti blower atau ventilasi, atau peralatan yang menghasilkan kabut minyak
Patuhi dengan ketat manual produk yang disediakan untuk pengoperasian

Fitur Sistem Semi-Dicing YSL-1000SD

Antarmuka Kontrol	Layar sentuh LCD dengan desain antarmuka sederhana, dukungan berbagai bahasa (Cina, Inggris, Korea)
Ukuran Material Maksimum	Kemampuan pemotongan presisi tinggi diameter 300mm
Desain Struktural	Desain kekakuan tinggi memastikan presisi dan stabilitas selama proses pemotongan
Sistem Penjajaran	Penjajaran otomatis CCD
Sistem Pemantauan	Pemantauan waktu nyata tekanan udara, tekanan air, nilai arus untuk mencegah kerusakan spindel
Spindel Pemotong	2,4 kW × 1 set (Maksimum: 60.000 rpm)
Akurasi Pemosisian	Akurasi pemosisian ulang 0,001mm
Kecepatan Pemotongan	0,05 ~ 400 mm/detik
Mata Pisau Standar	2 Inci (Maksimum: 3 Inci)

Berbagi Kasus

Peralatan Opsional

Fungsi deteksi kerusakan mata pisau
Fungsi pengaturan otomatis
Fungsi visual dicing
Kompatibilitas mata pisau dicing 3 inci

Perbandingan Kapasitas Platform

Platform kerja standar 8 inci hanya dapat menampung 2 buah material. Model SDS1000/ADS2000 dilengkapi dengan chuck 12 inci yang mampu menampung 4 buah per siklus, mengurangi waktu pemuatan, mengakomodasi produk yang lebih besar, dan meningkatkan efisiensi lebih dari 8%.
