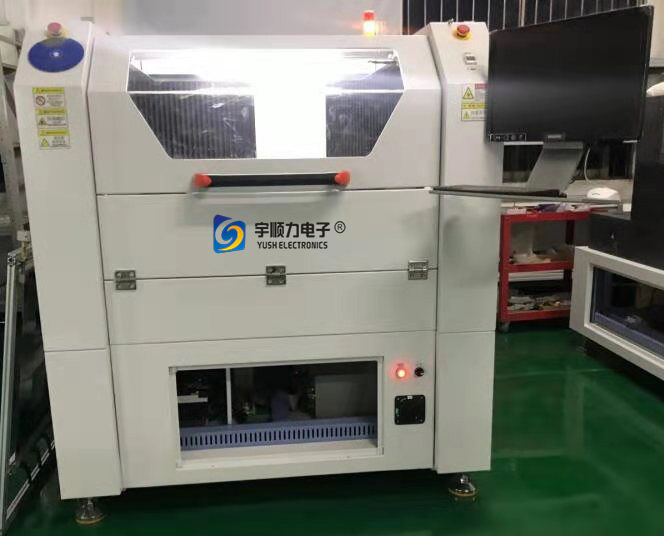

Mesin Depanelizer Laser UV Papan Sirkuit Pcb. Mesin Pemotong Laser UV (YS-GW50)

Name: Mesin Depanelizer Laser UV Papan Sirkuit Pcb. Mesin Pemotong Laser UV (YS-GW50)
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-GW50
Price: 75.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Jiangsu, Tiongkok

Nama merek: YUSH

Sertifikasi: ce

Nomor model: YS-GW50

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $50,000-100,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin depaneling laser UV PCB, Mesin pemotong laser UV untuk PCB, Mesin depanelizer laser YS-GW50


Berat:	600 kg	Panjang Gelombang Laser:	355nm
kekuatan laser:	10W	Format pemrosesan maksimum:	610mm X 500mm
Kecepatan platform XY:	50m/mnt	Akurasi Posisi:	±3um
Pengulangan:	±1um	Presisi sistem:	±20um
Rentang pemindaian galvanometer:	50mm x 50mm	Ketebalan pemotongan:	<1mm
Catu daya:	AC220V 50Hz / 2.2KW; tiga fase 380V 50Hz / 5,5KW	Persyaratan udara:	516m3/jam
Ukuran:	1818mm X 2317mm X 1550mm	suhu lingkungan:	20℃ ±2℃
Kelembaban:	<60% RH tanpa kondensasi

Berat:	600 kg
Panjang Gelombang Laser:	355nm
kekuatan laser:	10W
Format pemrosesan maksimum:	610mm X 500mm
Kecepatan platform XY:	50m/mnt
Akurasi Posisi:	±3um
Pengulangan:	±1um
Presisi sistem:	±20um
Rentang pemindaian galvanometer:	50mm x 50mm
Ketebalan pemotongan:	<1mm
Catu daya:	AC220V 50Hz / 2.2KW; tiga fase 380V 50Hz / 5,5KW
Persyaratan udara:	516m3/jam
Ukuran:	1818mm X 2317mm X 1550mm
suhu lingkungan:	20℃ ±2℃
Kelembaban:	<60% RH tanpa kondensasi

Mesin Depanelizer Laser UV Papan Sirkuit Pcb. Mesin Pemotong Laser UV (YS-GW50)

Mesin Depanelizer Laser UV Papan Sirkuit PCB (YS-GW50)

Mesin Depaneling Laser UV Papan Sirkuit PCB YS-GW50 dari YUSH Technology dirancang untuk pemotongan presisi papan sirkuit fleksibel dan lapisan organik. Sistem pemotongan laser UV canggih ini menghilangkan kebutuhan akan cetakan atau fiksasi pelat pelindung, memberikan kecepatan pemrosesan yang unggul dan hasil pemesinan yang presisi.

Aplikasi Mesin

Ideal untuk pemotongan presisi papan sirkuit fleksibel (FPC), CVL, komponen RF, dan bahan kayu lapis tipis. Sistem memproses berbagai bahan substrat termasuk silikon, keramik, dan kaca dengan akurasi luar biasa.

Fitur Utama

Perangkat lunak kontrol hak milik dengan antarmuka intuitif dan fungsionalitas komprehensif
Mampu memproses grafis apa pun dan memotong ketebalan serta bahan yang berbeda dengan penyelesaian hierarkis tersinkronisasi
Desain sistem optik yang dioptimalkan memastikan kualitas sinar yang tinggi dan ukuran titik fokus yang berkurang untuk pemotongan presisi
Laser UV berkinerja tinggi dengan panjang gelombang optimal, kualitas sinar superior, dan karakteristik daya puncak tinggi
Efek termal minimal tanpa delaminasi, menghasilkan potongan presisi, halus dengan dinding samping yang curam
Sistem fiksasi sampel vakum menghilangkan kebutuhan akan pelat pelindung cetakan
Koreksi otomatis, penentuan posisi, pemotongan multi-pelat, pengukuran ketebalan, dan kemampuan kompensasi

Spesifikasi Teknis

Sistem Laser

Sumber laser UV solid-state: panjang gelombang 355nm

Daya laser: 10W

Kemampuan Pemrosesan

Format pemrosesan maksimum: 610mm × 500mm (24" × 18")

Kecepatan operasi maksimum platform XY: 50m/menit

Ketebalan pemotongan: <1mm

Rentang pemindaian galvanometer: 50mm × 50mm

Metrik Presisi

Akurasi penentuan posisi: ±3μm

Pengulangan: ±1μm

Presisi sistem: ±20μm

Persyaratan Daya & Lingkungan

Catu Daya	AC220V 50Hz / 2.2KW; Tiga fasa 380V 50Hz / 5.5KW
Persyaratan Ventilasi	516m³/jam
Dimensi	1818mm × 2317mm × 1550mm
Suhu Sekitar	20℃ ± 2℃
Kelembaban	<60% RH non-kondensasi
Amplitudo Tanah	<5μm
Akselerasi Getaran	<0.05g
Tekanan Tanah	2200kgf/m²

Kontrol & Perangkat Lunak

Peralatan kontrol khusus industri dengan perangkat lunak pemrosesan yang fleksibel, kartu kontrol gerakan khusus, dan mode kontrol IPC. Dilengkapi monitor 17 inci, hard drive 300G+, dan mendukung format G-code, data Gerber, dan CAD standar.

Spesifikasi Cepat

Panjang Papan Maksimum	610 × 500mm
Ukuran Paket	1818mm × 2317mm × 1550mm
Ketebalan	1mm
Catu Daya	AC220V 50Hz / 2.2KW; Tiga fasa 380V 50Hz / 5.5KW
Tekanan Udara Kerja	516m³/jam
Cakupan Aplikasi	Semua papan V-CUT SMD PCB FPC
