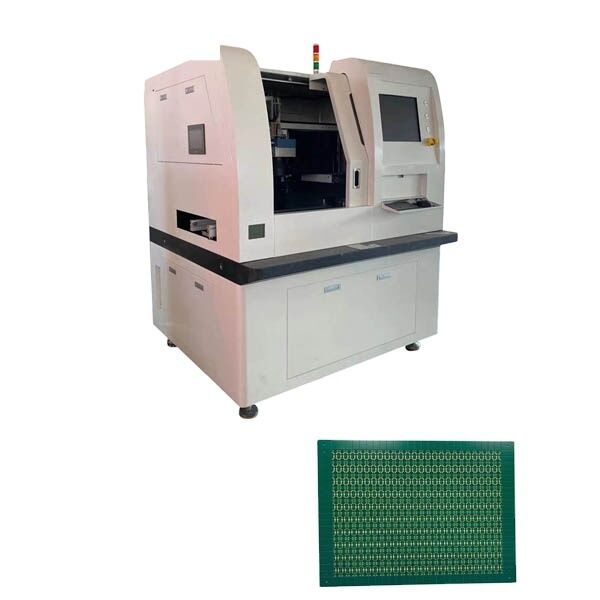

355nm 10W / 15W Mesin pemotong laser FPC / PCB UV presisi tinggi

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $50,000-100,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin pemotong laser UV 355nm, 10W mesin PCB depaneling, pemotong laser FPC presisi tinggi


Berat:	1600kg	Kekuatan:	10 kw
Voltase:	220V / 110V	Jenis Laser:	Laser UV 10W
Panjang Gelombang Laser:	355nm	Kekuatan Maks:	10W /15W
Frekuensi pengulangan:	1-250kHz	presisi CCD:	0,005mm
Rentang Kerja Maks:	450mm*430mm	Ukuran titik sinar:	0,015mm ± 0,003mm
Ukuran:	1500mmX1800mmX1660mm	Presisi meja kerja:	± 0,003mm
Pengulangan meja kerja:	±0,002mm	Rentang jangkauan meja:	500mm*500mm
Komponen inti:	PLC, Mesin, Bantalan, Motor, Bejana Tekan, Roda Gigi, Pompa

Berat:	1600kg
Kekuatan:	10 kw
Voltase:	220V / 110V
Jenis Laser:	Laser UV 10W
Panjang Gelombang Laser:	355nm
Kekuatan Maks:	10W /15W
Frekuensi pengulangan:	1-250kHz
presisi CCD:	0,005mm
Rentang Kerja Maks:	450mm*430mm
Ukuran titik sinar:	0,015mm ± 0,003mm
Ukuran:	1500mmX1800mmX1660mm
Presisi meja kerja:	± 0,003mm
Pengulangan meja kerja:	±0,002mm
Rentang jangkauan meja:	500mm*500mm
Komponen inti:	PLC, Mesin, Bantalan, Motor, Bejana Tekan, Roda Gigi, Pompa

355nm 10W / 15W Mesin pemotong laser FPC / PCB UV presisi tinggi

Mesin Pemotong Laser UV FPC/PCB Presisi Tinggi 355nm 10W /15W

Dengan antarmuka CAM yang sempurna, mesin ini mendukung format file pengeboran dan penggilingan arus utama. Antarmuka yang ramah pengguna menampilkan jalur optik tertutup dan integrasi yang stabil, andal dengan struktur yang ringkas. Sistem kontrol elektronik modular memastikan perawatan yang mudah.

Ideal untuk memproses papan kombinasi lunak dan keras (R-F PCBA), termasuk papan fleksibel dan kombinasi rigid-flex, peralatan ini menawarkan peningkatan kemampuan adaptasi dan efektivitas biaya.

Aplikasi Mesin Pemotong Laser UV FPC

Memotong berbagai bahan papan sirkuit fleksibel dan film penutup dengan hasil yang bersih, bebas karbonisasi
Pemotongan berkualitas tinggi, berkecepatan tinggi pada bahan kaku hingga ketebalan 1mm
Gerinda minimal karena proses dekomposisi dan penguapan cahaya UV
Efek termal kecil dengan tepi pemotongan yang presisi, halus, dan dinding samping yang curam
Mampu memotong berbagai bahan substrat termasuk silikon, keramik, dan kaca
Pembentukan etsa presisi dari berbagai film fungsional

Fitur Produk YSV-7A

Tepi rapi dan halus setelah pemotongan
Tidak ada gerinda, debu, atau residu partikel
Presisi tinggi untuk busur kecil dan aplikasi pemotongan halus
Secara efektif mengurangi tingkat kegagalan pencetakan
Pemotongan satu lintasan pada benda kerja komposit dengan berbagai kombinasi bahan dan ketebalan
Penyesuaian ketinggian kepala laser otomatis untuk penanganan FPC yang dipasang di permukaan dua sisi

Pemrosesan tanpa kontak menghilangkan tegangan mekanis dan deformasi. Platform motor linier menawarkan kecepatan tinggi, presisi, keausan rendah, perawatan mudah, dan biaya perawatan yang berkurang.

Spesifikasi Teknis

Spesifikasi/Model	YSV-7A
Kepala Laser	SP (USA)
Jenis Laser	Laser UV 10W
Panjang Gelombang Laser	355nm
Daya Maks	10W / 15W
Frekuensi Pengulangan	1-250kHz
Presisi Lokasi Meja Kerja	±0.003mm
Presisi Pengulangan Meja Kerja	±0.002mm
Rentang Jangkauan Meja	500mm × 500mm
Presisi Lokasi CCD	0.005mm
Rentang Kerja Maks	450mm × 430mm
Ukuran Titik Sinar	0.015mm ± 0.003mm
Dimensi (P×L×T)	1500mm × 1800mm × 1660mm
Berat	1800kg

Sumber Laser

Menampilkan cahaya kejut UV AS impor dengan kinerja optik yang sangat baik, masa pakai yang lama, struktur sederhana, dan pengoperasian yang mudah. Merek yang terbukti ini telah digunakan selama lebih dari 10 tahun.

Sistem Galvanometer

Menggunakan sistem galvanometer tercanggih di dunia dengan peralatan umpan balik dan kalibrasi otomatis untuk memastikan efisiensi dan akurasi pemrosesan.

Platform Marmer Hijau Taishan

Batu "Taishan hijau" berkualitas tinggi yang diproses secara mekanis dan diselesaikan secara manual untuk presisi. Menampilkan kilau hitam, struktur halus, tekstur seragam, stabilitas yang sangat baik, kekuatan tinggi, dan kekerasan sambil mempertahankan presisi di bawah beban berat. Bebas karat, tahan asam, dan tahan abrasi.

Fitur Platform Marmer

Kelas akurasi: level "000", kerataan 2μm
Kekuatan tekan: 245-254 N/mm²
Modulus elastisitas: 1,27-1,47 N/mm² (lebih tinggi dari besi cor)
Koefisien ekspansi linier: 4,61 × 10⁻⁶/℃
Koefisien redaman internal: 15× lebih besar dari baja dengan penyerapan guncangan yang sangat baik
Kekuatan Shore: HS70+ dengan ketahanan aus 5-10× lebih tinggi dari besi cor

Sistem CCD

Sistem akuisisi gambar berkecepatan tinggi dengan pemosisian dan pencocokan gambar presisi tinggi memastikan akurasi yang luar biasa.

Platform Kerja

Investasi THK (Cina) menampilkan panduan gerak linier presisi, spline bola, sekrup bola, kerah rol silang, dan aktuator dari pemasok terbesar di industri.

Hasil Laser UV FPC
