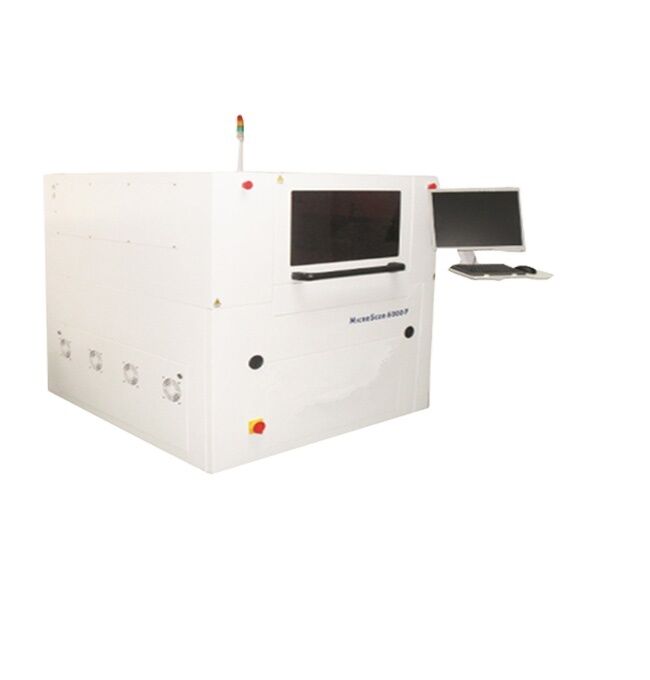

Mesin pemotong papan sirkuit online

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $50,000-100,000 / set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mesin depaneling PCB dengan garansi, pemotong papan sirkuit online, Mesin pemotong PCB untuk elektronik


Berat:	1600kg	Kekuatan:	3kW
Voltase:	380V, 110V	Ukuran mesin:	100012001533mm
Ukuran Max PCB:	350*350mm	Ketebalan PCB:	0.4-6mm
Ketinggian Transmisi:	900 ± 50 mm	Kecepatan transmisi:	1500 mm/s(maks)/dapat disesuaikan
Kecepatan Pemotongan Spindel:	60.000 rpm/menit	Kecepatan Pemotongan:	1-200mm/s
Akurasi pemotongan:	± 0,5mm	Ulangi Akurasi Pemosisian:	±0,01mm
Koordinat Kecepatan Bergerak:	1000mm/dtk	Pasokan Udara:	5-8kg/cm2
Catu daya:	AC380V±5%, 50/60Hz

Berat:	1600kg
Kekuatan:	3kW
Voltase:	380V, 110V
Ukuran mesin:	100012001533mm
Ukuran Max PCB:	350*350mm
Ketebalan PCB:	0.4-6mm
Ketinggian Transmisi:	900 ± 50 mm
Kecepatan transmisi:	1500 mm/s(maks)/dapat disesuaikan
Kecepatan Pemotongan Spindel:	60.000 rpm/menit
Kecepatan Pemotongan:	1-200mm/s
Akurasi pemotongan:	± 0,5mm
Ulangi Akurasi Pemosisian:	±0,01mm
Koordinat Kecepatan Bergerak:	1000mm/dtk
Pasokan Udara:	5-8kg/cm2
Catu daya:	AC380V±5%, 50/60Hz

Mesin pemotong papan sirkuit online

Pisau penggilingan ganda Mesin Depaneling PCB Berkecepatan Tinggi In Line Router Dengan Panduan Linear / BladeYSV-7A

Sebuah mesin PCB on-line yang dirancang khusus untuk memotong komponen PCBA (panel) menjadi bagian terpisah, dengan struktur dipasang rel tanpa memotong jig.Siap untuk integrasi produksi segeraDilengkapi dengan pemantauan statis ESD, pemotongan umpan balik stres, dan perubahan alat otomatis, mencapai kecepatan tertinggi 60.000 rpm.Memastikan pemrograman yang cepat dan akurat.

Spesifikasi Teknis

Model	YSV-7A
Ukuran Mesin	100012001533mm
Ukuran PCB maksimal	350*350mm
Ketebalan PCB	0.4-6mm
Ketinggian transmisi	900 ± 50 mm
Arah Transmisi	Kiri → Kanan
Kecepatan transmisi	1500mm/s (maks), diatur
Tipe pelat pakan	Jalur panduan transportasi tipe bagian
Penyesuaian Lebar Kereta Api	Otomatis
Posisi PCB	Pengepakan rel panduan atas dan bawah
Sistem Pemilihan	Sistem pematukan berputar 360 °; 2 kelompok nozzle hisap vakum maksimum, 4 kelompok unit transportasi sabuk ESD / unit penerus batch panel maksimum
Spindle pemotong/kecepatan	Jerman KAVO, 60.000 rpm
Jenis pendingin	Kompresi udara
Pemantauan ESD	Ya, aku tahu.
Perubahan alat otomatis	Ya, aku tahu.
Mengurangi Umpan Balik Stres	Ya, aku tahu.
Periksa pisau pecah	Ya, aku tahu.
Kecepatan Pemotongan	1-200mm/s
Keakuratan Pemotongan	± 0,5 mm
Mengulangi Keakuratan Posisi	± 0,01mm
Koordinasi Kecepatan Gerak	1000mm/s
Jenis pelat luar	Unit pengangkutan sabuk ESD/pembalut panel batch
Jenis Pengumpulan Limbah	Keluar dari jalur
Pemrograman Proses	Gerber gambar impor / Program pengeditan melalui sistem visual
Pasokan Udara	5-8kg/cm2
Sumber Daya	AC380V±5%, 50/60Hz, 3KW

Fitur Utama

Sistem penggantian alat otomatis
Pemantauan ESD untuk perlindungan statis
Mengurangi kontrol umpan balik stres
Operasi modus produksi otomatis
Integrasi fungsi statistik SPC dengan sistem manajemen ERP
Fungsi tahan ledakan vacuum cleaner opsional

Sistem Pemotongan Keandalan Tinggi

Jerman KAVO spindle berkecepatan tinggi dengan kecepatan maksimum 60.000 rpm, menampilkan pemantauan tegangan statis ESD, pemotongan umpan balik stres, dan kemampuan mengubah alat otomatis.

Sistem Super Vision

Sistem penglihatan mesin presisi yang terdiri dari kamera pencitraan industri Jerman, Moritex Lens dan sumber cahaya kelas pengukuran.dan fungsi penentuan posisi dengan stabilitas tinggi dan kapasitas anti gangguan.

Sistem Gripper PCB Keandalan Tinggi

Solusi pemotongan bebas jig dengan ruang lingkup ukuran penjepit PCB 2mm. Perangkat pick-up memungkinkan pemuatan / pengungkapan cepat dengan stabilitas tinggi dan biaya operasi yang rendah.

Pengganti alat otomatis

Pengganti alat standar mendukung tiga jenis alat 3,175mm, masing-masing dengan kapasitas beban maksimum 10 alat.dan sumbu Z1 dari mekanisme pemotongan memungkinkan perubahan alat otomatis.

ESD ATPD Panel Forwarding System (Sistem Pengiriman Panel ESD)

Solusi 1:PCB dipotong dikirimkan dengan sistem penjepit ke jalur transmisi sabuk, kemudian dikirim melalui jalur transmisi ESD ke jalur perakitan, atau dipilih dan dimuat ke dalam kasus produk oleh manipulator yang disesuaikan.

Solusi 2:Gunakan unit penerus batch panel ARM-1 untuk mengganti jalur transmisi sabuk, masukkan unit penerus panel dari belakang mesin, dan langsung memuat panel ke dalam kotak gelembung di ARM-1 melalui sistem penjepit.Solusi ini menawarkan kesederhanaan dan kenyamanan.
