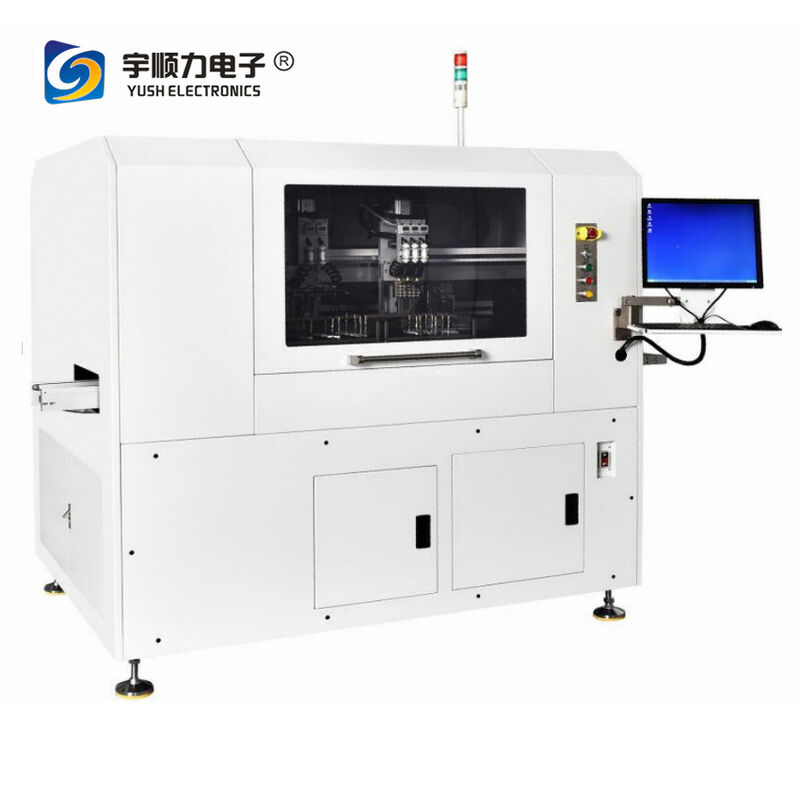

High-Precision On-Line Otomatis Papan Mesin PCB Router

Rincian Produk

Tempat asal: Guangdong, Tiongkok

Nama merek: YUSH

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: $50,000-100,000 / set

Dapatkan Harga Terbaik
Menyoroti:

Mesin PCB Router Presisi Tinggi

,

Mesin PCB Depaneling Otomatis

,

On-Line PCB Board Router

Berat:
1000kg
Kekuatan:
10 kw
Voltase:
220V
Akurasi pemotongan:
±0,08mm
Pengulangan:
±0,02mm
Jangkauan Kerja:
400mmX400mm
Ketebalan PCB:
0,3mm-6mm
Kecepatan spindel:
80000/menit
Ukuran peralatan:
1590x1330x1650mm
Jenis Titik Tandai:
Bulat, persegi
Ukuran penyedot debu:
750x580x615mm
Stres maksimal:
-240 ~ 130 Mikro N/mm
Ukuran pemotong:
0,8mm-3,0mm
Sumber Gas:
4-6kg/cm²
Akurasi Penyaringan Debu:
0,0001
Berat:
1000kg
Kekuatan:
10 kw
Voltase:
220V
Akurasi pemotongan:
±0,08mm
Pengulangan:
±0,02mm
Jangkauan Kerja:
400mmX400mm
Ketebalan PCB:
0,3mm-6mm
Kecepatan spindel:
80000/menit
Ukuran peralatan:
1590x1330x1650mm
Jenis Titik Tandai:
Bulat, persegi
Ukuran penyedot debu:
750x580x615mm
Stres maksimal:
-240 ~ 130 Mikro N/mm
Ukuran pemotong:
0,8mm-3,0mm
Sumber Gas:
4-6kg/cm²
Akurasi Penyaringan Debu:
0,0001
High-Precision On-Line Otomatis Papan Mesin PCB Router
Mesin Papan Otomatis Presisi Tinggi PCB Router
Mesin depaneling otomatis canggih yang dirancang untuk pemisahan PCB presisi tinggi dengan tekanan minimal, menampilkan penanganan papan dan proses pemotongan otomatis.
Pengantar Produk - YASTM-4C Depaneling Otomatis
Mesin depaneling papan otomatis presisi tinggi online dengan operasi tekanan minimal untuk kualitas pemisahan PCB yang unggul.
High-Precision On-Line Otomatis Papan Mesin PCB Router 0 High-Precision On-Line Otomatis Papan Mesin PCB Router 1
Area Aplikasi Utama
Kontrol peralatan rumah tangga, industri energi baru, modul WIFI 5G, ponsel pintar, perangkat yang dapat dikenakan pintar, instrumen presisi, komputer tablet, rumah pintar, peralatan medis, kedirgantaraan, produk militer, dan lainnya.
Tampilan dan Dimensi Peralatan
High-Precision On-Line Otomatis Papan Mesin PCB Router 2 High-Precision On-Line Otomatis Papan Mesin PCB Router 3
Analisis Tegangan Pemotongan PCB
Tegangan maksimum: -240 ~ 130 Mikro N/mm
Cocok untuk aplikasi pemotongan PCB multi-panel dan presisi tinggi.
Risiko Kontaminasi Debu
  • Debu konduktif dapat menyebabkan korsleting
  • Debu non-konduktif menyerap kelembaban dari waktu ke waktu, menyebabkan kegagalan sirkuit intermiten
  • Debu korosif merusak sirkuit tembaga
High-Precision On-Line Otomatis Papan Mesin PCB Router 4 High-Precision On-Line Otomatis Papan Mesin PCB Router 5
Fitur Desain Mesin
  • Depaneling papan otomatis online dengan pengumpanan, pemotongan, dan keluaran otomatis untuk efisiensi yang lebih baik
  • Sistem penyelarasan kamera CCD untuk akurasi pemotongan yang ditingkatkan dan pencegahan kesalahan operasi
  • Spindel berkecepatan tinggi impor untuk mengurangi tegangan pemotongan, inersia kecil, dan respons cepat
  • Desain struktur masuk/keluar platform kerja ganda untuk meningkatkan efisiensi pemotongan
  • Poros kontrol aluminium penerbangan untuk kekuatan dan kekerasan yang ringan
  • Fungsi penggantian alat otomatis dengan deteksi alat yang patah untuk presisi dan stabilitas
  • Port koneksi MES/ERP standar untuk konektivitas database real-time
  • Kamera barcode opsional untuk pemindaian otomatis dan unggah informasi database
  • Sistem operasi Windows 7
High-Precision On-Line Otomatis Papan Mesin PCB Router 6 High-Precision On-Line Otomatis Papan Mesin PCB Router 7
Parameter Teknis YASTM-4C
Parameter Spesifikasi
Ukuran Pemotongan Efektif Platform kerja ganda, rentang kerja maksimum platform tunggal 400mm×400mm
Metode Pengumpulan Debu Kantong filter anti-statis, tahan ledakan dengan perangkat foolproof dan sistem alarm otomatis; akurasi penyaringan 0.0001
Spindel Pemotongan Sycotec Jerman (ESD) kecepatan: 80.000 rpm dapat disesuaikan (pendingin udara)
Metode Penggantian Alat Penggantian frais otomatis dengan pemantauan masa pakai
Deteksi Alat Patah Dilengkapi dengan sistem deteksi alat yang patah
Mode Meja Kerja Motor servo Panasonic + sekrup gerinda presisi + slide presisi
Merek Motor Servo Japan Matsushita
Sistem Komputer Komputer industri Taiwan dengan sistem asli Windows 7
Penghilang Statis Schneider Prancis
Manajemen Informasi Dukungan sistem MES dengan antarmuka Ethernet dan protokol TCP/IP
Struktur Kamera CCD Struktur kamera terbang dengan kemampuan diferensiasi ketinggian
Pengenalan Titik MARK Pengenalan dan koreksi tipe penuh standar
Kontrol Apertur LED Perbedaan warna dan kecerahan yang dapat disesuaikan perangkat lunak
Otoritas Operator Perlindungan kata sandi empat tingkat
Fungsi Ekspansi Port yang disediakan untuk integrasi robot atau otomatisasi di masa mendatang
High-Precision On-Line Otomatis Papan Mesin PCB Router 8 High-Precision On-Line Otomatis Papan Mesin PCB Router 9
Parameter Pemotongan
Parameter Spesifikasi
Akurasi Pemotongan ±0.08mm
Pengulangan ±0.02mm
Rentang Kerja Maksimum 400mm × 400mm
Ketebalan Pemotongan PCB 0.3mm - 6mm
Ukuran Pemotong yang Berlaku 0.8mm - 3.0mm
Jenis Titik Tanda Bulat, Persegi
Fungsi Pemotongan Garis lurus, bentuk sektor, bentuk lingkaran, salinan universal, koreksi dan kompensasi otomatis
Parameter Kontrol
Parameter Spesifikasi
Metode Kontrol XYZ Pengontrol Khusus CNC
Mode Penggerak XYZ Servo AC Panasonic
Kecepatan Spindel Maksimum 80.000 rpm
Metode Vakum Menyedot
Jenis Router Menyedot (tangan kanan)
Metode Dukungan PCB PIN atas universal, perlengkapan khusus
Daya Peralatan AC 220V
Daya Penyedot Debu AC 380V
Sumber Gas 4-6kg/cm²
Ukuran Peralatan (P×L×T) 1590×1330×1650mm
Ukuran Penyedot Debu (P×L×T) 750×580×615mm
Berat Total 1000 KG
