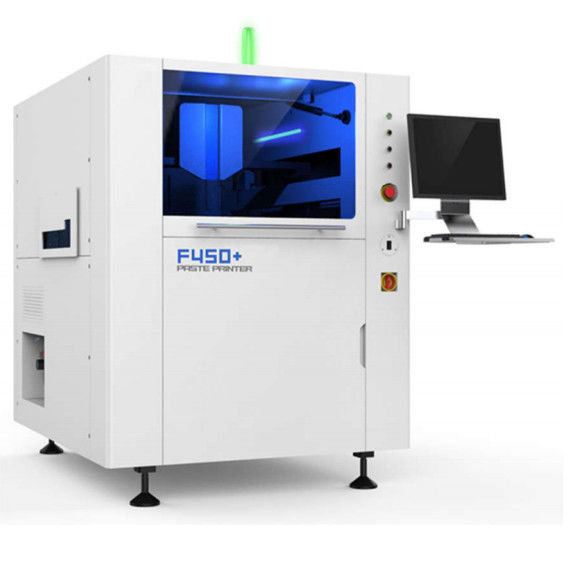

Full Auto Printer Stencil Presisi Tinggi F450 Untuk Lini Perlindungan SMT

Name: Full Auto Printer Stencil Presisi Tinggi F450 Untuk Lini Perlindungan SMT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: F450
Price: 20000 USD
Availability: InStock

Rincian Produk

Tempat asal: jiangshu

Nama merek: YUSH

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: F450

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD 20000

Kemasan rincian: bungkus kayu

Waktu pengiriman: 30 hari

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 100SET PER BULAN

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:

Ukuran papan maks:	450mm x 350mm	Ukuran Papan MIN:	50mmx50mm
Ketebalan PCB:	0,4 mm ~ 6 mm	Warpage:	Max. PCB Diagonal 1%
Berat maksimum papan:	6kg	Jarak tepi papan:	Konfigurasi ke 3mm
Max Bottom Spacing:	20mm	Kecepatan transmisi:	1500 mm/s (maks)

Ukuran papan maks:	450mm x 350mm
Ukuran Papan MIN:	50mmx50mm
Ketebalan PCB:	0,4 mm ~ 6 mm
Warpage:	Max. PCB Diagonal 1%
Berat maksimum papan:	6kg
Jarak tepi papan:	Konfigurasi ke 3mm
Max Bottom Spacing:	20mm
Kecepatan transmisi:	1500 mm/s (maks)

Full Auto Printer Stencil Presisi Tinggi F450 Untuk Lini Perlindungan SMT

Pencetak Stencil F450 dengan akurasi tinggi

Deskripsi:

F450+TM Parameter
Parameter PCB
Ukuran papan maksimum	450 mm x 350 mm
Ukuran papan minimal	50 mm x 50 mm
Ketebalan PCB	0.4mm~6mm
Warpage	Maks. diagonal PCB 1%
Berat maksimum papan	6kg
Jarak tepi papan	konfigurasi ke 3mm
Jarak bawah maksimum	20 mm
Kecepatan transmisi	1500mm/s (maksimal)
Ketinggian transmisi sampai tanah	900±40mm
Arah transmisi	Kiri-kanan, kanan-kiri, kiri-kiri, kanan-kanan
Metode transmisi	Jalur transmisi satu tahap
Metode pengambilan PCB	Perangkat lunak dapat mengubah tekanan lateral elastis ((Optional: multipoint di bagian bawah atau vakum parsial atau vakum penuh).
Bantuan Dewan metode	Jari magnetik, blok kontur, perlengkapan khusus untuk benda kerja
Parameter pencetakan
Kepala percetakan	Dua drive motor liga lurus independen
Ukuran kerangka templat	370mm x 470mm ((470 ditempatkan kiri/kanan) ~ 737 mm x 737 mm
Luas percetakan maksimum	450 mm x 350 mm
Jenis pengikis	Pengikis stensil/pengikis karet ((sudut 45°/55°/60° pilih menurut teknologi pencetakan)
Mode cetak	Pencetakan dengan satu atau dua scraper
Panjang demolding	0.02 mm sampai 12 mm
Kecepatan pencetakan	6 mm/s sampai 200 mm/s
Tekanan cetak	0.5kg sampai 10Kg
Gerakan pencetakan	± 250 mm (dari pusat)
Parameter gambar
Bidang pandangan (FOV)	6.4mm x 4.8mm
Tabel diatur area	X,Y:±7.0mm θ:±2.0°
Jenis titik referensi	Titik referensi standar (lihat standar SMEMA), pengikat pad/lubang
Sistem kamera	Kamera individu, Up/down visual pencitraan individu sistem, pencocokan posisi geometris
Parameter kinerja
Perataan gambar Keakuratan berulang	± 12,5 μ(± 0,0005") @6 σ,Cpk≥2.0
Pencetakan berulang Keakuratan	±25μ(±0,001") @6 σ,Cpk ≥ 2.0
Waktu siklus	Kurang dari 7,5 detik
Ganti waktu baris	Kurang dari 5 menit
Peralatan
Kekuatan	AC220V±10%,50/60HZ,15A
Udara terkompresi	4~6Kg/cm2, 10,0 tabung
Sistem operasi	Windows XP
Ukuran peralatan	1140mm(L) x 1400mm(W) x 1480mm(H) tinggi cahaya layar dan tri-warna)
Berat peralatan	Sekitar 1000kg

Full Auto Printer Stencil Presisi Tinggi F450 Untuk Lini Perlindungan SMT 0

Full Auto Printer Stencil Presisi Tinggi F450 Untuk Lini Perlindungan SMT 1

Full Auto Printer Stencil Presisi Tinggi F450 Untuk Lini Perlindungan SMT 2

Fitur:

1Sistem kamera CCD stabilitas tinggi

Sumber cahaya empat arah disesuaikan, dengan pencahayaan seragam dan koleksi gambar yang sempurna,membuat berbagai jenis titik Mark dapat menjadi identifikasi yang sangat baik ((termasuk titik Mark yang keras),Untuk memenuhi timah, emas-dilapisi, semprot timah, FPC, dan jenis lain dari berbagai warna PCB.

2.Sistem pembersih stensil efisiensi tinggi

Sistem pengelasan baru memastikan kontak penuh dengan stensil, dan peningkatan penghisapan vakum memastikan bahwa pasta solder yang tersisa di mesh secara efektif dihapus,dan fungsi pembersih otomatis yang efektif dicapai.

3.Sistem penentuan posisi PCB yang sederhana dan dapat diandalkan

Ketebalan papan PCB adaptif, tekanan sisi fleksibel yang disetel perangkat lunak dan perangkat pendukung magnetik,

4Sistem pengikis cerdas.

Pengendalian motor stepper yang dapat diprogram dan independen, sistem kontrol tekanan presisi internal.
