Full Automatic High Precision High Speed Solder Paste Printer Untuk SMT

Rincian Produk

Tempat asal: Jiangsu

Nama merek: GKG

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: G9+

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD10000~68000

Kemasan rincian: Kotak kayu

Waktu pengiriman: 3-5 hari

Syarat-syarat pembayaran: L/C, D/P, T/T, Western Union, Paypal

Menyediakan kemampuan: 100 set

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                SMT printer lem, Printer Paste Solder Presisi Tinggi, Printer Paste Solder Berkecepatan Tinggi


Sumber Daya:	AC:220±10%,50/60HZ,2,5KW	Tekanan udara:	4~6Kgf/cm²
Konsumsi udara:	Kira-kira: 5L/menit	Suhu Operasi:	-20°~+45°
Kelembaban Operasi:	30%~60%	Dimensi mesin (tanpa lampu Menara):	1530(T)mm
Panjang mesin:	1172(L)mm	Lebar mesin:	1385(L)mm
Perkiraan Berat Mesin:	Kira-kira: 1000Kg

Sumber Daya:	AC:220±10%,50/60HZ,2,5KW
Tekanan udara:	4~6Kgf/cm²
Konsumsi udara:	Kira-kira: 5L/menit
Suhu Operasi:	-20°~+45°
Kelembaban Operasi:	30%~60%
Dimensi mesin (tanpa lampu Menara):	1530(T)mm
Panjang mesin:	1172(L)mm
Lebar mesin:	1385(L)mm
Perkiraan Berat Mesin:	Kira-kira: 1000Kg

Full Automatic High Precision High Speed Solder Paste Printer Untuk SMT

Deskripsi produk:

Mesin cetak tin paste otomatis G9+ adalah model high-end untuk aplikasi high-end SMT,yang dapat memenuhi persyaratan proses pencetakan 03015, pitch 0,25, presisi tinggi dan kecepatan tinggi.

Fitur:

Sistem jalur optik yang sama sekali baru, cahaya melingkar seragam dan kecerahan sumber cahaya koaksial yang tinggi.memungkinkan titik tanda yang berbeda dapat dengan mudah dikenali (termasuk titik tanda yang tidak merata) seperti plating timah, plating tembaga, plating perak, pengelasan udara panas, FPC dan berbagai jenis

Struktur yang sangat handal dengan gerakan XY yang stabil. penyesuaian manual membuatnya mudah untuk mengakomodasi ketebalan PCB yang berbeda.

Desain baru paten guide rail dapat lepas,programable elastis samping penjepit, khusus untuk FPC,PCB warpage, melakukan damping yang unik
Dengan pemrograman perangkat lunak dapat secara otomatis meregangkan dan menarik kembali ketebalan PCB yang tidak terpengaruh.

Mengadopsi sistem squeegee yang komprehensif yang meningkatkan stabilitas dan umur simpan.

Spesifikasi

Pengolahan substrat	G9+
Ukuran papan maksimum	450*340mm
Ukuran papan minimum	50*50mm
Ketebalan papan	0.4 ~ 6mm
Berat maksimum papan	3kg
Kebersihan tepi papan	2.5mm
Ketinggian papan	15 mm
Ketinggian transportasi	900±40mm
Kecepatan transportasi	1500mm/s (maksimal) Kontrol Program
Arah transportasi	Satu tahap
Klem papan	Dipatenkan di atas penjepit atas
	Pengepakan sisi
	Fungsi adsorpsi
Sistem olahraga	Pin Magnetik
	Blok Dukungan
	Meja atas-bawah manual

Parameter Printer

Parameter Pencetakan	G9+
Pembuangan	0-20mm
Mode Cetak	Satu/Dua kali
tipe queegee	Karet/Baja Squeegee Blade ((sudut 45/55/60)
Kecepatan Cetak	10 ~ 200mm/detik
Tekanan cetak	0.5 ~ 20Kg
Ukuran kerangka templat	470370mm~737737mm
Sistem pembersihan	Sistem pembersih jenis hujan tetes
	Penyerapan vakum yang diperkuat
	Kering, basah vakum tiga mode
	Pembersihan maju mundur

Kinerja Mesin	G9+
Mengulangi Keakuratan Posisi	±10um@6σ,CPK≥2.0
Keakuratan Cetak	±18um@6σ,CPK≥2.0
Waktu siklus	<7detik
Berdasarkan sistem pengujian pihak ketiga (CTQ) Memverifikasi pencetakan pasta solder yang sebenarnya

Visi	G9+
CCD FOV	10*8mm
Jenis tanda fidusia	Jenis tanda fidusia
	Lubang
	Pad
Sistem Kamera	Lihat ke atas / ke bawah struktur optik
	Kamera digital CCD
	Pertandingan pola geometri

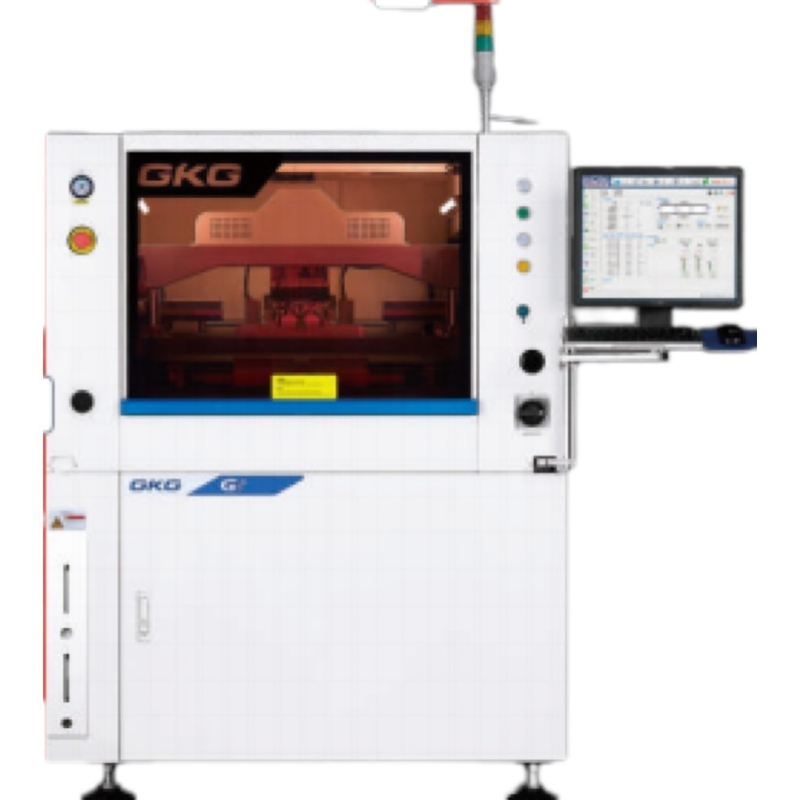

Full Automatic High Precision High Speed Solder Paste Printer Untuk SMT 0
