Pencetak pasta solder PCB presisi tinggi kecepatan tinggi yang sepenuhnya otomatis

Name: Pencetak pasta solder PCB presisi tinggi kecepatan tinggi yang sepenuhnya otomatis
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-E
Price: 17,800.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Jiangsu

Nama merek: YUSH

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: YSL-E

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD 12800~22800

Kemasan rincian: Kasus kayu lapis

Waktu pengiriman: 3 hari sampai 7 hari

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union

Menyediakan kemampuan: 10 set/bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                Pencetak pasta solder Pcb otomatis, Pencetak pasta solder PCB presisi tinggi, Percetakan pasta solder PCB berkecepatan tinggi


Pencetak pasta solder PCB presisi tinggi kecepatan tinggi yang sepenuhnya otomatis

YSL-E Pencetak Paste Solder PCB Kecepatan Tinggi Precision Full Automatic

性能Mesin Kinerja
重复定位精度 Mengulangi akurasi posisi	± 12,5um@6o CPK≥2.0
重复印刷 akurasi cetak akurasi	±22um@6o CPK≥2.0
NCP-CT (tidak termasuk pembersihan dan pencetakan)	< 7,5 detik
HCP-CT (termasuk pembersihan dan pencetakan)	19s/pcs
制程CT	5 menit
转线CT	3 menit
基板处理参数 Substrat pengolahan Ayahrameter
Maksimum ukuran papan dasar	510*510mm
Paling kecil ukuran papan ukuran minimal papan	50*50mm
基板厚度 ukuran Ketebalan papan	0.4 ~ 6mm
取像机械范围 Kamera Jangkauan mekanik	510*510mm
Maksimum berat papan	5kg
基板边缘间隙 Kebersihan tepi papan	2.5mm
过板高度 Tinggi papan	23mm superout 制顶pin
tinggi transportasi kecepatan transportasi	900±40mm
kecepatan transmisi (Max) Kecepatan transportasi	Segmen kontrol, 1500mm/s (Max)
cara transportasi arah transportasi	一段式运输导轨 Satu tahap
传输方向 Transmission direction	左至右 Dari kiri ke kanan
	kanan ke kiri kanan ke kiri
	Sama masuk sama keluar sama masuk sama keluar
基板支?? 方法 Sistem pendukung	磁性顶针 ((65mm) Pin Magnetik
	等高块 ((65mm) Blok Dukungan
	Otomatis pengaturan顶升平台 Manual atas-bawah meja
基板持 Board clamp	Tablet atas yang bisa ditarik manual
	柔性边侧 damping
	真空吸附功能 Fungsi adsorpsi

印刷参数Printing Parameter
印刷速度 Kecepatan cetak	10 ~ 200mm/detik
Tekanan cetak Tekanan cetak	0.5 ~ 20Kg
印刷模式 Mode cetak	单或双刀印刷 Satu/Dua kali
??刀类型 Queegee Jenis	¥刀/钢 ¥刀 ((角度45/55/60)) Karet/SqueegeeBlade (sudut 45/55/60)
脱模距离 Snap-off	0 ~ 20mm
脱模速度 Snap-Speed	0~20mm/detik
钢网框架尺寸 Ukuran kerangka templat	470370mm~737737mm
钢网定位方式	Otomatis Y arah posisi ((兼容手动补偿调整)
清洗参数Membersihkan Parameter
清洗方式 Sistem pembersih	干擦,湿擦,真空 kering, basah vakum tiga mode
Tinggi kecepatan pembersih Tinggi kecepatan pembersih	datang kembali membersihkan tenun pembersih
清洗系统 Sistem pembersih	侧喷淋式 Jenis semprotan samping
清洗行程 Pembersihan stroke	依据基板长宽 otomatis dihasilkanGenerasi otomatis
清洗位置 Posisi pembersih	后置清洗 Pembersihan setelah
清洗速度 Kecepatan pembersihan	10-200mm/detik
清洗液用量 Konsumsi cairan pembersih	Otomatis menghasilkan, manual diaturAuto & Manual diatur
Konsumsi kertas pembersih	Otomatis menghasilkan, manual diaturAuto & Manual diatur
影像参数Vision Parameter
影像视域 CCD FOV	10*8mm
Kamera jenis	130 juta piksel kamera digital 130 ribu CCD kamera digital
摄像系统 Sistem kamera	上下成像, sumber cahaya tanpa batas penyesuaian kunci ke atas / ke bawah struktur optik
取像CT(流光) Waktu siklus kamera	300 ms
基准点类型 Jenis tanda fidusia	标准形状基准点Bentuk Merek Fiducial Standar
	misalnya: bulat,方形,??形,十字round,square,diamond,cross
	Pad dan profil
Ukuran tanda Ukuran tanda	0.3-6mm
Jumlah tanda Nomor tanda	Maksimal 4 buah
防呆点数 Stay away number	Max: 1 pcs

peralatan hardware komponen Mesin parameter
功率要求	Sumber Daya	AC:220±10%,50/60Hz 2,2KW
压缩空气要求耗气量	Tekanan udara Konsumsi Udara	4~6Kgf/cm2 约5L/min
Suhu lingkungan kerja Suhu operasi		-20°C~+45°C
Kelembaban lingkungan kerja		30% ~ 60%
机器高度 ((去除三色灯) Dimensi mesin ((tanpa lampu menara)		1500 ((H) mm
机器长度 Mesin Panjang		1258 ((L) mm
机器宽度 Mesin Lebar		1425 ((W) mm
机器重量 Mesin Berat sekitar		Kira-kira: sekitar 1100Kg
设备承重要求 Perlengkapan beban bantalan persyaratan		650Kg/m

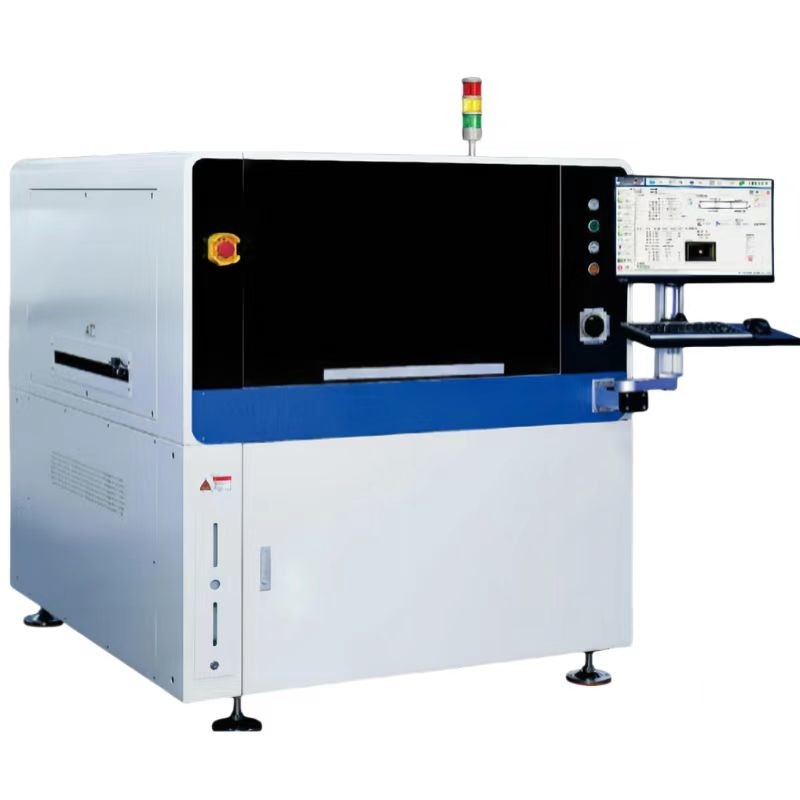

Pencetak pasta solder PCB presisi tinggi kecepatan tinggi yang sepenuhnya otomatis 1
