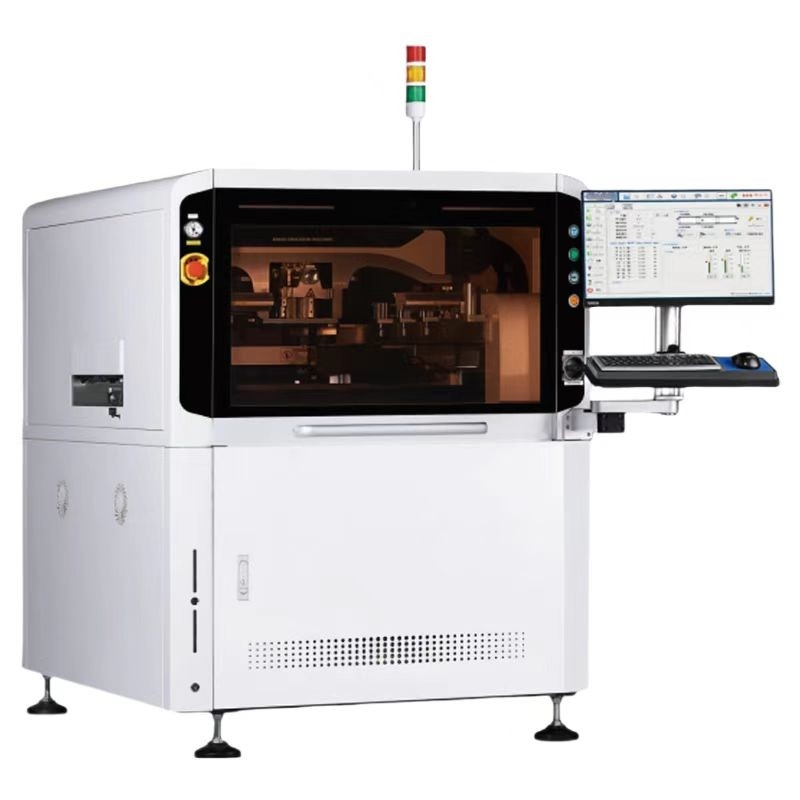

High Precision Inline / Offline PCB Solder Paste Printer sepenuhnya otomatis

Rincian Produk

Tempat asal: Jiangsu

Nama merek: YUSH

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: YSK

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD 12800~22800

Kemasan rincian: Kasus kayu lapis

Waktu pengiriman: 3 hari sampai 7 hari

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union

Menyediakan kemampuan: 50 Sets/Bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                Pencetak pasta solder Pcb otomatis, Pencetak pasta solder PCB presisi tinggi, Printer Paste Solder PCB Offline


High Precision Inline / Offline PCB Solder Paste Printer sepenuhnya otomatis

Pencetak pasta solder PCB Inline/Offline presisi tinggi otomatis penuh

性能MachinePerformance Performa mesin
重复定位精度 Mengulangi Keakuratan Posisi	± 12,5um@6o CPK≥2.0
重复印刷精度Keakuratan cetak	±22um@6o CPK≥2.0
NCP-CT (tidak termasuk pembersihan dan pencetakan)	7s
HCP-CT (termasuk pembersihan dan pencetakan)	18s/pcs
制程CT	4 menit
转线CT	2 menit
基板处理参数 Substrat pengolahan pArameter
Maksimum ukuran papan dasar	400340mm dapat diperluas:530340mm (pilihan)
Ukuran papan paling kecilUkuran papan minimum	50*50mm
基板厚度 Ukuran Ketebalan papan	0.4 ~ 6mm
取像机械范围Kamera Jangkauan Mekanik	528*340mm
Maksimum berat papan	4kg
基板边缘间隙Pembukaan tepi papan	2.5mm
过板高度 Tinggi papan	15mm ultraout √ √ √ √ √ √ √ √
Transmisi ketinggian Kecepatan transportasi	900±40mm
kecepatan transmisi (max) kecepatan transportasi	Segmen kontrol, 1500mm/s (Max)
Cara Pengangkutan arah Pengangkutan	一段式运输导轨 Satu tahap
arah transmisi arah transmisi	左至右 Dari kiri ke kanan
	kanan ke kiri kanan ke kiri
	Sama masuk sama keluar sama masuk sama keluar
Sistem pendukung	磁性顶针 Pin magnetik
	等高块Blok Dukungan
	Manual atas-bawah meja
基板持Board kamp	Manual peregangan atas film manual top clamping
基板持Board kamp	柔性边侧 clamping

印刷参数Printing Parameter
印刷速度Kecepatan cetak	10 ~ 200mm/detik
Tekanan cetak Tekanan cetak	0.5 ~ 10Kg
印刷模式Mode cetak	单或双刀印刷 Satu/Dua kali
刀类型 Jenis pisau	¥刀/钢 ¥刀 ((角度45/55/60)) Karet/Squeegee Blade (sudut 45/55/60)
脱模距离Snap-off	0 ~ 20mm
脱模速度Snap-Speed	0~20mm/detik
钢网框架尺寸Ukuran kerangka templat	470370mm~737737mm ((ketebalan: 20-40mm)
钢网定位方式Mode Posisi jaring baja	自动Y方向定位Posifikasi arah Y otomatis
清洗参数Membersihkan Parameter
清洗方式Sistem pembersih	干擦,湿擦,空Dry,Wet Vacuum tiga mode
Pengolahan dengan kecepatan tinggi	Pembersihan terpadu & tenun
清洗系统Sistem pembersih	侧喷淋式 Jenis semprotan samping
清洗行程Pembersihan stroke	依据基板长宽 otomatis dihasilkanGenerasi otomatis
清洗位置Posisi pembersih	后置清洗Pos pembersihan
Kecepatan pembersihKecepatan pembersih	10-200mm/detik
清洗液用量Konsumsi cairan pembersih	Otomatis menghasilkan, manual diaturAuto & Manual diatur
Menggunakan kertas pembersih Konsumsi pembersih	Otomatis menghasilkan, manual diaturAuto & Manual diatur
影像参数Vision Parameter
影像视域CCD FOV	10*8mm
Jenis Kamera	130 juta piksel kamera digital 130 ribu CCD kamera digital
摄像系统Sistem kamera	上下成像.光源无极调节 Memblokir struktur optik ke atas/ke bawah
取像CT(流光) Waktu kamera	150ms
基准点类型Jenis-jenis merek kepercayaan	標準形状基准 menempati bentuk Tanda Fiducial Standar
	misalnya: bulat,方形,??形,十字round,square,diamond,cross
	Pad dan profil
Ukuran tanda Ukuran tanda	0.3-6mm
Nomer tanda	Maksimal 4 buah
防呆点数量Menjauhlah numbei	Max: 1 pcs

peralatan hardware komponen Mesin parameter
功率要求Sumber Daya	AC:220 ± 10%,50/60Hz 2,2KW
压缩空气要求Tekanan udara	4 ~ 6Kgf/cm2
耗气量Konsumsi udara	约5L/menit
Suhu lingkungan kerjaSuhu operasi	-20°C~+45°C
lingkungan kerja kelembaban	30% ~ 60%
机器高度 ((去除三色灯) Dimensi mesin ((tanpa lampu menara)	1460 mm
机器长度 X方向 Mesin Panjang	1150 mm
机器宽度Y方向Mesin lebar	1380 mm
机器重量Berat mesin sekitar	Kira-kira: 900Kg
设备承重要求Keperluan beban peralatan	650Kg/m

1. Model perangkat: YSK
2. Ukuran peralatan: 1380 ((panjang depan) * 1150 ((luas sisi) * 1460 ((tinggi) mm
3. Sumber daya utama: AC:220±10%,50/60HZ 3KW sumber daya stabil dengan arus nominal, jenis colokan: inci.
Antarmuka listrik ditunjukkan sebagai berikut:
4. Pasokan udara utama: sumber udara industri dengan tekanan stabil 4,0 ~ 6kgf / cm2. diameter pipa gas 6mm / 8mm / 10mm / 12mm
Kepala universal, dan sendi belakang dapat dicocokkan dengan ukuran pipa gas
5Berat mesin: sekitar 900kg
High Precision Inline / Offline PCB Solder Paste Printer sepenuhnya otomatis 1
