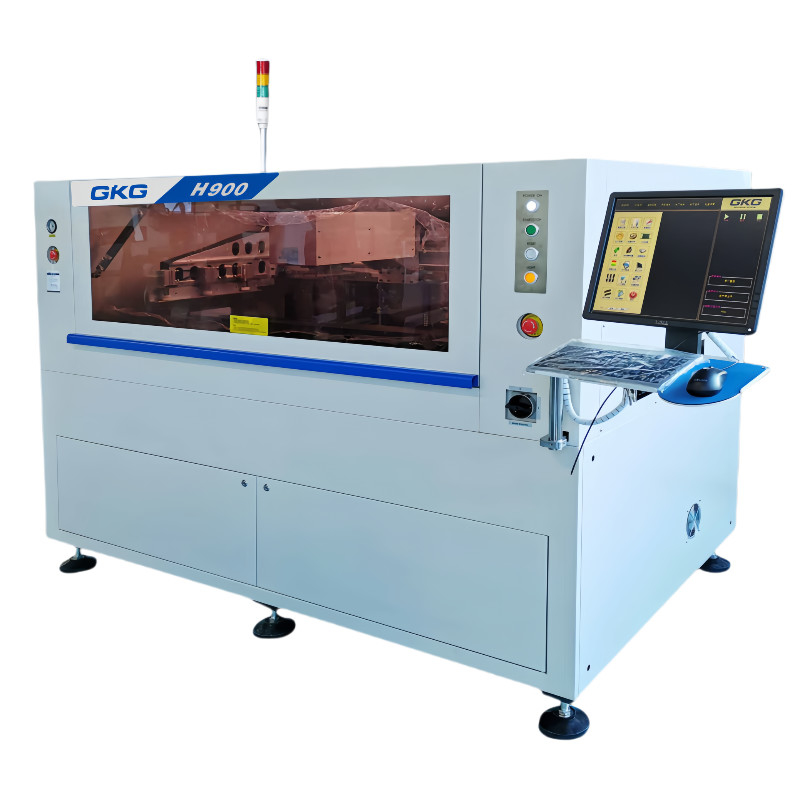

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah

Name: Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah
Brand: YUSH Electronic Technology Co.,Ltd
SKU: H900
Price: 57,250.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Jiangsu

Nama merek: Yushunli

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: H900

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD 6500~108000

Kemasan rincian: Kasus kayu lapis

Waktu pengiriman: 3 hari sampai 7 hari

Syarat-syarat pembayaran: T/T ,Paypal ,West Union ,L/C ,D/P .

Menyediakan kemampuan: 300 set/bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                Pencetak pasta solder Pcb otomatis, Tin Plating Pcb Solder Paste Printer, Cepat Pcb Solder Paste Printer


Sumber Daya:	AC:220 ±10%,50/60Hz 3KW	Tekanan udara:	4~6Kgf/cm²
Konsumsi udara:	Sekitar 5L/menit	Suhu operasi:	-20 ℃ ~ + 45 ℃
Kelembaban Lingkungan Kerja:	30%~60%	Dimensi mesin (tanpa lampu Menara):	1509(T) mm
Panjang mesin:	1970 (kiri) mm	Lebar mesin:	1210(L) mm
Perkiraan Berat Mesin:	1500kg

Sumber Daya:	AC:220 ±10%,50/60Hz 3KW
Tekanan udara:	4~6Kgf/cm²
Konsumsi udara:	Sekitar 5L/menit
Suhu operasi:	-20 ℃ ~ + 45 ℃
Kelembaban Lingkungan Kerja:	30%~60%
Dimensi mesin (tanpa lampu Menara):	1509(T) mm
Panjang mesin:	1970 (kiri) mm
Lebar mesin:	1210(L) mm
Perkiraan Berat Mesin:	1500kg

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah

Pencetak pasta solder sepenuhnya otomatis

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 0

Spesifikasi

Kinerja Mesin
Mengulangi Keakuratan Posisi	± 0,015mm
Keakuratan Cetak	± 0,03 mm
Berdasarkan sistem pengujian pihak ketiga (CTQ) Memverifikasi posisi cetak pasta solder saat ini dengan presisi berulang
Waktu siklus	< 15detik

Parameter mesin
Sumber Daya	AC:220 ± 10%,50/60Hz 3KW
Tekanan udara	4 ~ 6Kgf/cm2
Konsumsi Udara	Sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban lingkungan kerja	30% ~ 60%
Dimensi mesin ((tanpa lampu menara)	1509 ((H) mm
Panjang Mesin	1970 ((L) mm
Lebar Mesin	1210 ((W) mm
Berat mesin sekitar	Sekitar 1500kg.

Pengolahan substrat
Ukuran papan maksimum	900 × 350 mm
Ukuran papan minimum	80*50mm
Ketebalan papan	0.8 ~ 6mm
Berat maksimum papan	10kg
Kebersihan tepi papan	3.5mm
Ketinggian papan	15 mm
Ketinggian transportasi	900±40mm
Kecepatan transportasi	1500mm/s (maksimal)
Arah transportasi	Satu tahap

1Diagram dimensi peralatan

Ukuran Peralatan:1970*1210*1509mm

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 1

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 2

Sistem gambar dan optik

Menggunakan lampu cincin seragam dan cahaya koaksial kecerahan tinggi, dengan fungsi penyesuaian kecerahan janji, maka semua jenis titik Mark dapat dikenali dengan baik (Termasuk titik Mark kasar),berlaku untuk plating timah, tembaga, plating emas, penyemprotan timah, FPC dan jenis lainnyaPCB dengan warna yang berbeda.

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 3

Sistem Kontrol Listrik

Distribusi sirkuit listrik dan sirkuit gas yang aman dan rapi sirkuit listrik dan jalur gas diposisikan secara vertikal di kedua sisi dan bagian belakang mesin, yang mudah diperiksa dan diperbaiki.

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 4

Antarmuka Operasi Bahasa Cina/Inggris

Mesin mengadopsi antarmuka operasi windowsXP/win7 dengan perangkat lunak ramah pengguna GKG.Menu/Jurnal Operasi/Catatan kerusakan/Diagnosis kerusakan/Analisis kesalahan/Alarm cahaya dll.

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 5

Sistem Pemeriksaan dan Analisis Kualitas Cetak Paste Solder 2D

Sistem 2D segera mendeteksi cacat deposisi pasta solder seperti penyimpangan, kekurangan pasta, kesalahan pasta, sendi pasta dll, dan menjamin kualitas cetak.

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 6

Motor Stepper yang dapat disesuaikan - Programmable & Floating Print-Heads

Platform panjang yang unik dan desain jalur tetap, untuk memastikan dukungan PCB yang stabil. Pencetakan horizontal squeegee pendek, stabilitas tekanan, hemat pasta solder.

Cepat Mesin Pencetak Paste Solder Pcb Penuh Otomatis Untuk Lapisan Timah 7
