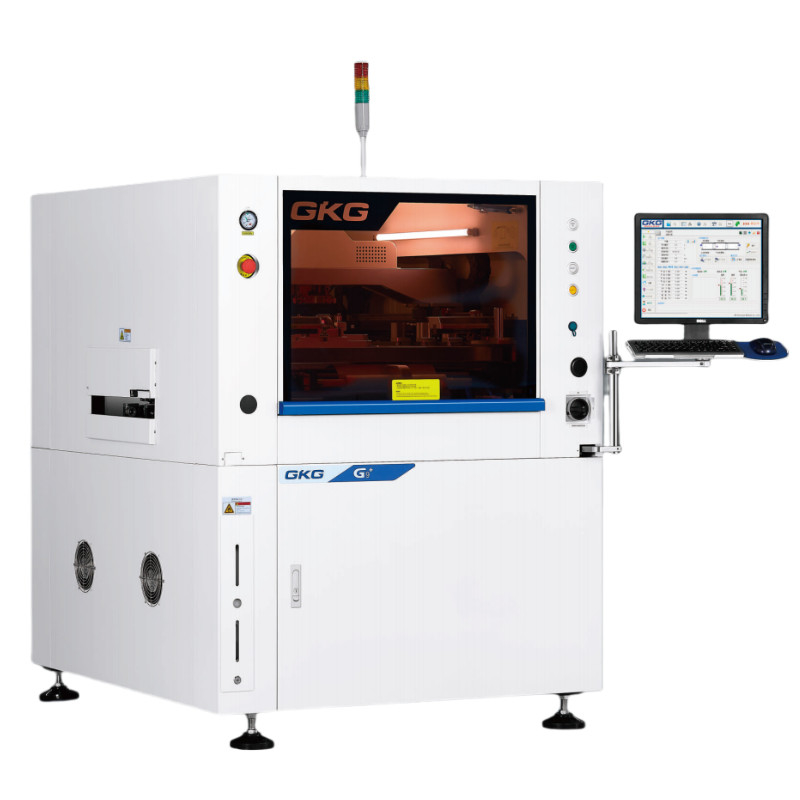

High Precision Full Automatic PCB Board Solder Paste Printer
Printer Paste Solder Dengan Presisi Tinggi Dan Kecepatan Tinggi
G9 + mesin cetak pasta timah otomatis adalah model high-end untuk aplikasi high-end SMT, yang dapat memenuhi persyaratan proses pencetakan 03015, 0,25 pitch, presisi tinggi dan kecepatan tinggi.
Parameter/spesifikasi teknis
| Pengolahan substrat |
G9+ |
| Ukuran papan maksimum |
450*340mm |
| Ukuran papan minimum |
50*50mm |
| Ketebalan papan |
0.4 ~ 6mm |
| Berat maksimum papan |
3kg |
| Kebersihan tepi papan |
2.5mm |
| Ketinggian papan |
15 mm |
| Ketinggian transportasi |
900±40mm |
| Kecepatan Transportasi |
1500mm/s (maksimal)
Kontrol Program
|
| Arah transportasi |
Satu tahap |
| Klem papan |
Dipatenkan di atas penjepit atas |
| Pengepakan sisi |
| Fungsi adsorpsi |
| Sistem Dukungan |
Pin Magnetik |
| Blok Dukungan |
| Meja atas-bawah manual |
Penampilan Dimensi
BTB Dimensi Penampilan
Kinerja
Sistem kamera digital CCD
Sistem jalur optik baru, cahaya melingkar seragam dan kecerahan tinggi dari sumber cahaya koaksial.memungkinkan titik tanda yang berbeda dapat dengan mudah dikenali (termasuk titik tanda yang tidak merata) seperti plating timah, plating tembaga, plating perak, pengelasan udara panas, FPC dan berbagai jenis PCB dengan warna yang berbeda.
Tinggi presisi ketebalan PCB disesuaikan
Struktur yang sangat handal dengan gerakan XY yang stabil. penyesuaian manual membuatnya mudah untuk mengakomodasi ketebalan PCB yang berbeda.
Sistem posisi rel panduan
Pola baru paten guide rail dapat dilepas, programmable klem sisi fleksibel, khusus untuk FPC, PCBwarpage, melakukan perangkat camping plate yang unik.Melalui pemrograman perangkat lunak dapat secara otomatis meregangkan dan menarik kembali ketebalan PCB yang tidak terpengaruh.
Desain struktur squeegee yang inovatif
Mengadopsi sistem squeegee yang komprehensif yang meningkatkan stabilitas dan umur simpan.
Pembersihan stensil kecepatan tinggi
Struktur pembersih dispenser ke bawah berhasil mencegah pembukaan tersumbat (yang selalu menjadi penyebab utama pembersihan yang tidak efektif) terjadi.Panjang pelarut disebar juga dapat dengan mudah diubah dengan kontrol perangkat lunak.
Antarmuka multifungsi baru
Kesederhanaan, Clearty mengerti, pengguna ramah.
Fungsi pemantauan suhu dan kelembaban aktual.
