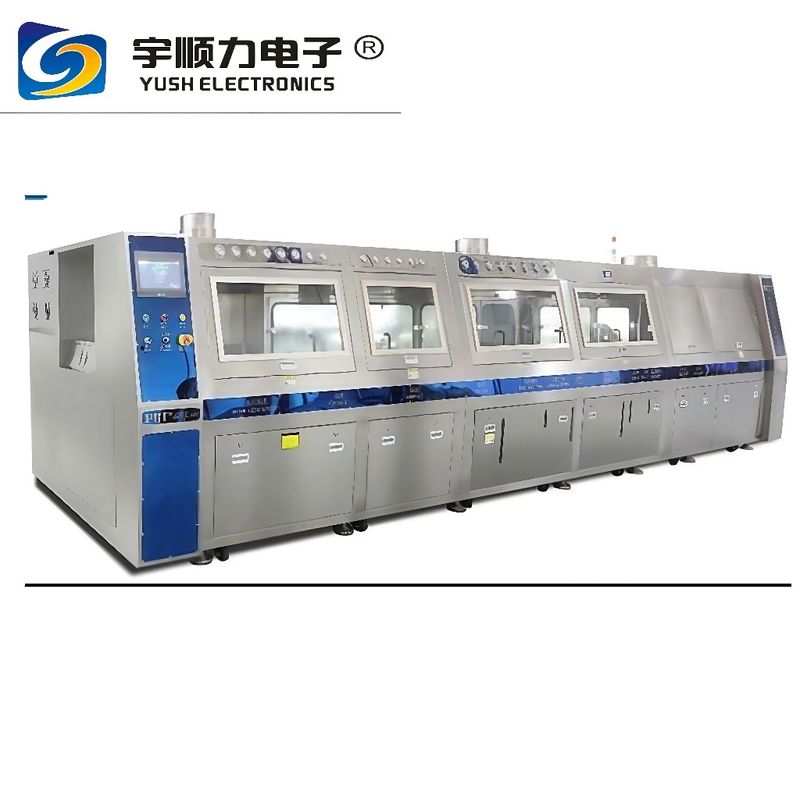

Mesin Pembersih PCBA Online Berbasis Air Efisiensi Tinggi Ramah Lingkungan YSL-600-500
Mesin Pembersih PCBA Online Berbasis Air Efisiensi Tinggi Ramah Lingkungan YSL-600-500
Peralatan Princiole
Fitur
1. Mode pembersihan sepenuhnya otomatis: PCBA berjalan sejajar pada sabuk mesh dengan lebar W600mm. Sementara itu larutan pembersih dipanaskan disemprotkan pada
tekanan tinggi dan ke arah yang sama melalui lengan semprotan.
Seluruh proses pembersihan otomatis, pencucian (membuka loop), dan pengeringan;
2Visualisasi proses penuh: jendela visualisasi kaca tempered, membuat proses pembersihan jelas sekilas.
3. Desain nozel ilmiah (paten): Ia mengadopsi distribusi yang meningkat secara bertahap di kedua sisi - pembersihan menyeluruh, dan lengan semprotan dan nozel
bisa dilepas.
4Tekanan yang dapat disesuaikan dari nozzle visual: Ini memecahkan masalah tabrakan dan percikan benda kerja berukuran kecil di bawah semprotan tekanan tinggi
kondisi selama pembersihan.
5Jendela penglihatan dan pintu masuk dilengkapi dengan perlindungan fotoelektrik untuk mencegah larutan pembersih dari percikan dan lempeng jatuh.
deteksi memastikan keamanannya.
6Sistem pembersihan yang komprehensif: Tangki pengencer standar dan tangki pencuci semprotan keduanya dilengkapi dengan sistem pemanas yang meningkatkan pembersihan
Mengurangi waktu pembersihan dan kompatibel
Jalankan pencucian air atau pembersihan kimia untuk SMT; Bersihkan secara menyeluruh dan efektif kontaminan organik dan anorganik seperti rosin dan pasta solder
yang tersisa di permukaan PCBA THT.
7Sistem filtrasi yang dibangun untuk pembersihan dan pemulihan memiliki fungsi untuk mengkompensasi konsentrasi larutan pembersih.
dikondensasi dan dimanfaatkan untuk daur ulang, mengurangi jumlah pelarut yang digunakan.
8Bahan tubuh: Seluruh tubuh terbuat dari stainless steel, tahan terhadap asam, alkali dan larutan pembersih lainnya.
9. Perlengkapi suplai daya cadangan UPS untuk perlindungan. Jika terjadi kesalahan yang solid, harus memiliki tombol berhenti darurat dan fungsi perlindungan kebocoran.
10Biaya operasi yang lebih rendah: Biaya investasi peralatan yang lebih rendah, layanan lokal, tim, dan pasokan suku cadang yang melimpah
YSL-600-500 Atur konfigurasi parameter:
Area pembersihan: Tangki penyimpanan pembersih digunakan untuk memulihkan dan menyimpan larutan pembersih, dan untuk melakukan penyaringan tiga tahap, pemanasan dan pemantauan, serta
sebagai pemantauan tingkat cairan pada larutan pembersih.
Pompa air pra-bersih: 1,1KW (1 unit), pompa air pembersih: 5,5KW (2 unit);
Volume tangki penyimpanan: ≤ 270L (1 unit)
Perangkat penyaringan: elemen filter yang sudah dibersihkan 0,45UM ((5 buah), pembersih 1 dan pembersih 2 setiap elemen filter 0,45UM ((5 buah), layar filter baja tahan karat
1.5mm (3 buah); Daya pemanas: 18KW (2 item), suhu pemanas: suhu ruangan -100°C (diatur);
Perlindungan tingkat cairan: tingkat rendah, tingkat menengah, tingkat berhenti, tingkat batas.
Tekanan semprot: 0,1-0,7Mpa (bisa disesuaikan)
Area pencucian: Tangki penyimpanan air pencucian digunakan untuk memulihkan air yang tersimpan, dan air pencucian mengalami penyaringan overflow + penyemprotan akhir loop terbuka,
pemanasan dan pemantauan, serta pemantauan tingkat cairan.
Pompa air sebelum bilas: 1.1KW (1 unit), pompa air bilas 1:3KW (1 unit), pompa air bilas 2:1.1KW (1 unit);
Volume tangki penyimpanan air pra- bilas: ≤ 27L (1 unit) Kapasitas tangki penyimpanan air bilas 1: ≤ 72L (1 unit); bilas 2. Volume tangki air semprot akhir: ≤
55L (1 unit);
Kekuatan pemanasan tangki air pra-bersihkan: 9KW (1 buah); Pembersih 1 tangki air daya pemanasan: 18KW (2 item); Pembersih 2.
9KW (1 buah) Suhu pemanasan: Suhu ruangan -45°C (diatur)
Perangkat penyaringan: penyaringan overflow, layar filter baja tahan karat 0,5 mm (1 buah);
Perlindungan tingkat cairan: tingkat rendah, tingkat menengah, tingkat berhenti, tingkat batas.
Sebelum bilas, bilas 1, bilas 2 Semprot tekanan: 0.1-0.6Mpa (teratur), semprot akhir: Semprot tekanan: 0.1-0.3Mpa (teratur)
Area pengeringan: Bagian pengeringan digunakan untuk mengeringkan produk secara menyeluruh dan melakukan sirkulasi udara panas + pemanasan dan pemantauan suhu udara.
Kipas udara panas: 1.5KW (1 buah), tabung pemanas bersayap: 15KW (6 buah 2500W), suhu pemanas: suhu kamar -95°C (diatur);
Perangkat berjalan sabuk mesh: Perangkat berjalan terdiri dari motor pengurangan, sabuk mesh stainless steel, konverter frekuensi, dll.
sabuk mesh untuk berjalan dengan lancar.
Daya motor: 90W (1 set), konverter frekuensi: 200W ((1 unit), encoder 1 unit;
Parameter Peralatan
|
Isi
|
Parameter
|
|
Ukuran area pembersihan
|
Panjang total dari tiga bagian pembersih adalah 1140MM
|
|
Dimensi penampilan peralatan:
|
5000MM*1960MM*1840MM
|
|
Aliran proses:
|
Ke bagian papan, pemisahan uap air, pra-bersih - bersih bersih 1-2 - bahan kimia isolasi -
Kamar drainase - bilas - bilas - bilas 12 - semprot akhir - angin potong 1 - angin potong 2 - pengeringan -
Pengeringan piring 2 paragraf
|
|
Perhitungan kapasitas
|
Kecepatan sabuk mesh: dapat diatur dari 0,1 hingga 1,5 meter per menit.
Kecepatan kerja 0,4-0,5 meter per menit.
Referensi: Untuk pelat 450mmX100mm, jarak penempatan pelat adalah 5mm, dan kerja
Kecepatan 0,5 meter per menit
|
|
Output: sekitar 13 meter persegi per jam; Metode perhitungan: Lebar total/kecepatan sabuk mesh
Contoh: 150*200mm plat, output per jam: sekitar 450PCS/H. output ini untuk referensi
hanya dan tergantung pada kondisi aktual.
|
|
Ketinggian permukaan pengangkutan
|
950±50mm (menyesuaikan)
|
|
Arah masuk dan keluar:
|
Kiri masuk, kanan keluar (dilihat dari jendela depan unit)
|
|
Volume knalpot (volume ekstraksi udara):
|
sekitar 36M3/Min;Diameter outlet knalpot: 250mm, tiga di depan, tengah dan belakang
|
|
Berat:
|
sekitar 1800KG
|
|
Persyaratan pasokan listrik
|
AC380/3P/50H;Total daya: 102Kw/160A Daya operasi nominal: 55Kw/85A
|
