Menyoroti:
Mesin Pembersih Pcb Scribing
, Mesin Pembersih PCB Presisi Tinggi
, Mesin Pembersih Pcb Efisiensi Tinggi
Dimensi Garis Besar: |
580mm × 910mm × 1650mm |
Berat badan: |
Sekitar 600KG |
Ketebalan maksimum benda kerja yang dapat dikerjakan: |
4mm（Harap berkomunikasi dengan produsen peralatan terlebih dahulu） |
Jenis produk yang dapat diproses: |
QFN, DFN, BGA, LGA, FC, MEMS, pelat BT manik lampu LED, dan bahan lain dengan karakteristik fisik ya |
Sumber: |
fase tunggal AC220V±10％, Daya maksimum 4,5KVA |
Mesin Pembersih Pcb Penulisan Presisi Tinggi Efisiensi Tinggi

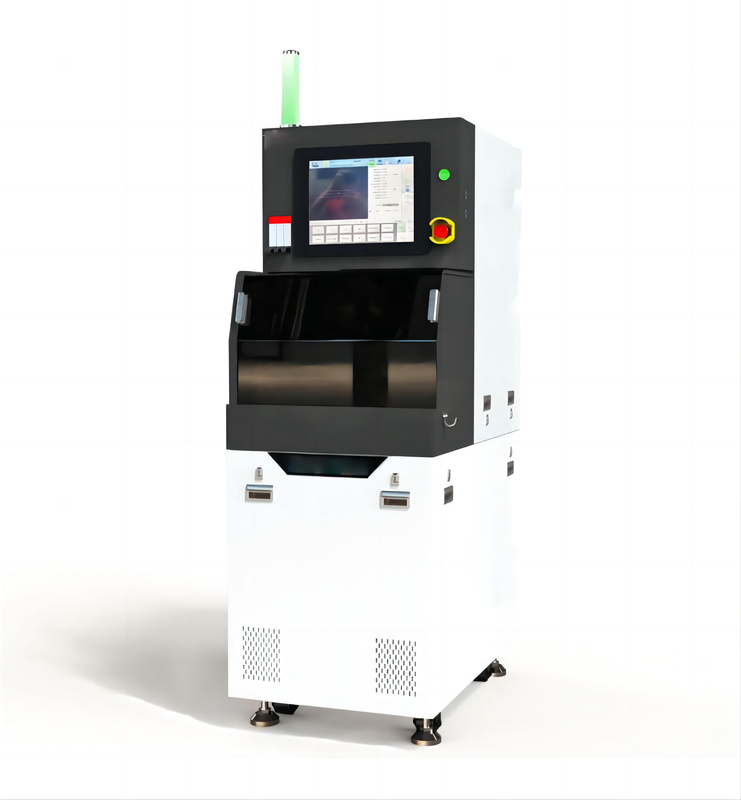

YSL 3600 Mesin penulisan presisi tinggi efisiensi tinggi
Persyaratan lingkungan penggunaan peralatan dan parameter teknis
YSL3600Precision scribing machine mode pemotongan sumbu tunggal yang efisien; pemrosesan maksimum
ukuran benda kerja adalah 150 * 150mm, cocok untuk bahan substrat kemasan kecil, bahan lunak
pemotongan, manual loading dan unloading, otomatis transmisi dan posisi, otomatis alignment pemotongan.
1Mesin penulisan harus dipasang tanpa getaran yang jelas.
tanpa gas korosif dan medan magnet yang kuat.
°C dan tetap konstan; kelembaban relatif < 60%, tidak ada kondensasi.
2Udara terkompresi yang digunakan oleh mesin penulisan harus bersih tanpa minyak dan air,
dan udara terkompresi harus disaring melalui pengering dingin.
3. Kualitas air pendingin pemotong mesin pemotong harus bersih tanpa kotoran
suhu air harus berada dalam kisaran 16-20°C, dan fluktuasi suhu air
suhu air yang terlalu tinggi dapat menyebabkan pemotongan
dge pemecahan, keausan membran, pisau dan pemotongan; suhu air mesin pemotong
In harus berada dalam kisaran 9-16°C, dan fluktuasi suhu air kurang dari atau sama dengan t
o ± 2°C; suhu air yang terlalu tinggi dapat menyebabkan lebur timah, pemotongan terbalik dan patah
(Perbedaan dari suhu kamar adalah dalam ± 3°C untuk menghindari kondisi yang berlebihan.
(dalam bahasa Inggris)
4Kualitas air dari air pendingin spindle yang digunakan dalam mesin penulisan harus c
Lemah dan bebas dari kotoran, suhu air harus dalam 12-20°C, dan
r fluktuasi suhu kurang dari atau sama dengan ± 1°C. Jika suhu air melebihi
Dalam standar, hal ini dapat mempengaruhi pendinginan spindle, mempengaruhi akurasi dan stabilitas
spindle, yang mengakibatkan penyimpangan pemotongan, kualitas pemotongan yang buruk dan kondisi lainnya.
suhu ruangan dan suhu pemotongan dalam ± 3°C)
5Kandungan minyak sumber gas kurang dari 0,5 mg / m3.
| Dasar parameter |
| Dimensi garis besar |
580mm × 910mm × 1650mm |
| Berat badan |
Sekitar 600kg |
| Ketebalan maksimum bahan kerja yang dapat dicincang |
4mm ((Silahkan hubungi produsen peralatan sebelumnya) |
| Jenis produk yang dapat diolah |
QFN,DFN,BGA,LGA,FC,MEMS,LED Light bead BT plate dan bahan lain dengan karakteristik fisik yang sama |
| Sumber |
tunggalfase AC220V±10%, Daya maksimum 4,5KVA |
|
Udara terkompresi
|
Tekanan udara terkompresi pasokan: lebih dari 0,6MPa, fluktuasi tekanan kurang dari 0,02MPa |
| |
Tekanan kerja peralatan:0.55-0.6MPa |
| |
Konsumsi puncak: 200 L/menit |
| |
Keakuratan penyaringan: 0,01μm/99,5% udara terkompresi bersih bebas minyak |
|
Air pendingin
|
Tekanan:0.2-0.3MPa |
| |
Puncak konsumsi:20,0 L/menit |
| |
Suhu: 17 °C ± 2 °C (Menurut pengaturan daya yang diperlukan dari bahan pengolahan, semakin besar daya, semakin rendah suhu) |
| Potong air |
Tekanan:0.2-0.3MPa |
| |
Puncak konsumsi:60,0 L/menit |
| |
Suhu:10°C-16°C ((Jika suhu air memiliki persyaratan khusus, silakan hubungi produsen peralatan sebelumnya) |
| Gas buang udara |
Total pembuangan udara peralatan:1.5 m3/menit |
| |
Kecepatan udara dari saluran keluar udara peralatan:> 17 m/s |
| Suhu operasi peralatan |
23°C±2°C |
| Kelembaban relatif lingkungan |
40%-60%, Tidak ada kondensasi |
| Tempat penempatan peralatan |
Jauhkan dari sumber getaran, jauh dari angin kencang, debu, kabut air, perangkat kabut minyak. |
