380V Mesin Solder Gelombang Selektif
, Mesin Solder Gelombang Selektif CE
, Pompa Elektromagnetik Solder Gelombang Selektif
Mesin Solder Gelombang Selektif Pompa Elektromagnetik Online 380V
Solder Gelombang Selektif Pompa Elektromagnetik Online
Fitur:
1. Penelitian dan pengembangan independen pompa elektromagnetik
2. Sistem transmisi hybrid rantai dan rol
3. Sistem penyesuaian lebar trek otomatis
4. Nosel semprot presisi tinggi
5. Pemanasan inframerah bawah
6. Pemanasan awal udara panas teratas
7. Mendukung pemrograman online / offline, pemrograman mudah
8. Dapat dilas di kedua sisi PCB
9. Parameter pengelasan dapat diatur secara independen untuk setiap sambungan solder
10. Tampilkan status pengelasan di seluruh proses
Modul struktur dasar mesin standar:
1. Modul semprot
2. Memanaskan lebih dulu modul
3. Modul pengelasan
4. Sistem transmisi
Prinsip kerja dasar: Setelah kepala semprotan mengontrol papan PCB untuk pindah ke posisi yang ditentukan sesuai dengan program yang telah diprogram, itu hanya menyemprotkan fluks pada bagian yang perlu disolder.Setelah penyemprotan dan pemanasan awal, platform pompa elektromagnetik menggerakkan pompa elektromagnetik untuk bergerak ke posisi yang ditentukan sesuai dengan program yang telah ditetapkan.Bagian-bagian yang perlu dilas kemudian dilas.
Sistem pemrograman yang cepat dan nyaman
Fitur dan keunggulan:
1. Tiga metode pemrograman untuk dipilih
2. Mendukung pemrograman offline
3. Parameter pengelasan yang berbeda tersedia untuk setiap titik pengelasan
4. Proses perekaman data
Parameter teknis
| Parameter |
Nama |
Spesifikasi |
| Parameter tubuh |

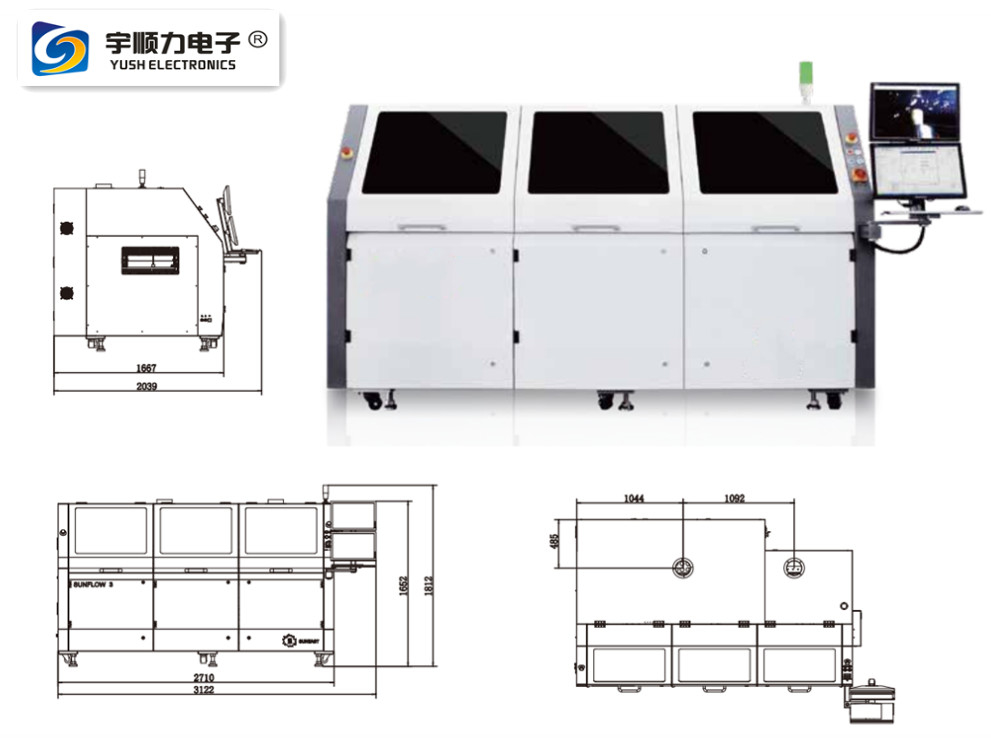

Dimensi Perangkat |
2710(L)*1670(W)*1630(H) |
| Berat peralatan (KG) |
2000 |
| Ukuran papan PCB maksimum |
510(L)*450(W) |
| Ukuran papan PCB minimum |
120(L)*50(W) |
| Izin atas PCB |
120 |
| Jarak bawah PCB |
60 |
| sisi proses PCB |
3 |
| Tinggi sabuk konveyor di atas tanah |
900±20 |
| kecepatan transfer PCB |
0.2-10 |
| Berat PCB (KG) |
5 |
| Ketebalan PCB (termasuk perlengkapan) |
1- 6 |
| Rentang sabuk konveyor yang dapat disesuaikan |
50-450 |
| Metode penyesuaian lebar sabuk konveyor |
Listrik |
| arah transfer PCB |
Kiri ke kanan |
| Tekanan asupan udara |
0.6 |
| Pasokan nitrogen |
Disediakan oleh pelanggan |
| Tekanan masuk nitrogen |
0.6 |
| konsumsi nitrogen |
1.5 |
| Kemurnian nitrogen yang dibutuhkan |
99.999 |
| Voltase |
380 |
| Frekuensi |
50/60 |
| Konsumsi daya maksimum |
28 |
| Arus maksimum |
56 |
| Suhu sekitar |
| Kebisingan mesin |
65 |
| Antarmuka Komunikasi |
SMEMA |
| Sistem pengelasan |
Pengelasan perjalanan maksimum sumbu X |
510 |
| Perjalanan maksimum pengelasan sumbu Y |
450 |
| Pengelasan sumbu Z perjalanan maksimum |
60 |
| Diameter Luar Nozzle Minimum |
5.5 |
| Diameter dalam nosel |
2.5-10 |
| Tinggi puncak maksimum |
5 |
| Kapasitas tungku timah |
Kira-kira 13kg (Sn63Pb)/ Kira-kira 12kg (bebas timah) |
| Suhu Solder Maksimum |
330 |
| Daya pemanas tungku timah |
1.15 |
| Sistem pemanasan awal |
Kisaran suhu panaskan |
200 |
| Kekuatan pemanas |
24 |
| Metode pemanasan |
Udara panas + Inframerah |
| Panaskan atas |
Udara panas |
| Sistem semprot |
Semprotkan perjalanan maksimum sumbu X |
510 |
| Stroke maksimum sumbu Y semprot |
450 |
| Tinggi semprotan |
60 |
| Kecepatan posisi |
400 |
| Fungsi pembersihan otomatis nozzle |
Kontrol program |
| Kapasitas tangki fluks |
2 |
Pengelasan yang stabil dan berkualitas tinggi ------ modul pengelasan
Fitur dan keunggulan:
1. Penelitian dan pengembangan independen pompa elektromagnetik
2. Tinggi puncak yang stabil
3. Nosel bahan khusus (bisa digunakan selama 3 bulan)
4. Nosel mudah dilepas dan diganti
5. Tingkat perawatan yang sangat rendah
Menggunakan pompa elektromagnetik, dibandingkan dengan pompa mekanis, pompa elektromagnetik memiliki puncak gelombang yang stabil selama operasi, tidak ada keausan mekanis pada mesin jam, dan menghasilkan limbah yang sangat sedikit.Selain itu, modul pengelasan mengadopsi sistem gerak presisi tinggi untuk memastikan keakuratan proses pengelasan., Rekan bekerja sama dengan proses khusus, yang dapat sangat menghilangkan fenomena koneksi timah.Dalam hal pengalaman pengguna, ia menyediakan kamera pemantauan pengelasan dan deteksi otomatis ketinggian gelombang, yang sangat meningkatkan pengalaman pengguna.
Sistem transmisi
Sistem transmisi rantai terintegrasi dan sistem transmisi roller.Diantaranya, modul pemanasan ulang dan modul penyemprotan digerakkan oleh rantai.Modul pengelasan mengadopsi penggerak rol, yang dapat sangat meningkatkan akurasi pemosisian dan pengulangan
Pemanasan awal yang sempurna ---- modul pemanasan awal
Menggabungkan pemanasan awal atas dan bawah juga sempurna untuk penyolderan bebas timah atau PCB multi-lapisan.Pemanasan awal udara panas atas telah digunakan dalam penyolderan reflow Nitto selama bertahun-tahun, dengan kinerja yang stabil, dapat secara merata menyebarkan panas pada PCB.Pemanasan awal inframerah yang lebih rendah dapat membuka pipa pemanasan awal di area yang berbeda sesuai dengan ukuran PCB untuk menghemat energi.Pada saat yang sama, modul pengelasan juga menyediakan pemanasan awal udara panas atas, yang dapat memastikan suhu pemanasan awal selama seluruh proses pengelasan dan menjamin kinerja fluks yang sempurna.
proses penyolderan selektif
1. Transportasi PCB ke modul semprot
2. Semprotan fluks bergerak ke posisi perintah dan secara selektif menyemprotkan posisi yang perlu disolder
3. Udara panas atas dan modul inframerah bawah memanaskan terlebih dahulu PCB
4. Pompa elektromagnetik dilas sesuai dengan jalur yang diprogram
5. PCB keluar
Semprotan presisi tinggi --- modul semprot
Mesin standar mengadopsi nozzle drop presisi yang diimpor dari Jerman, diameter nozzle adalah 130μm, yang dapat menyemprotkan fluks secara merata pada area pengelasan yang diperlukan.Area semprotan minimum adalah 3mm, menghemat setidaknya 90% fluks dibandingkan dengan semprotan tradisional.Sesuai dengan kebutuhan pengguna, dalam hal presisi rendah ukuran area semprotan, nozel semprot juga disediakan untuk mempercepat proses penyemprotan.
Semua gerakan modul didorong oleh pakaian pribadi dan sekrup bola, proses gerakannya halus dan stabil, dan pengulangannya bisa mencapai 0,05mm.
