Mesin Soldering Gelombang
, Mesin Solder Gelombang Produksi Smt

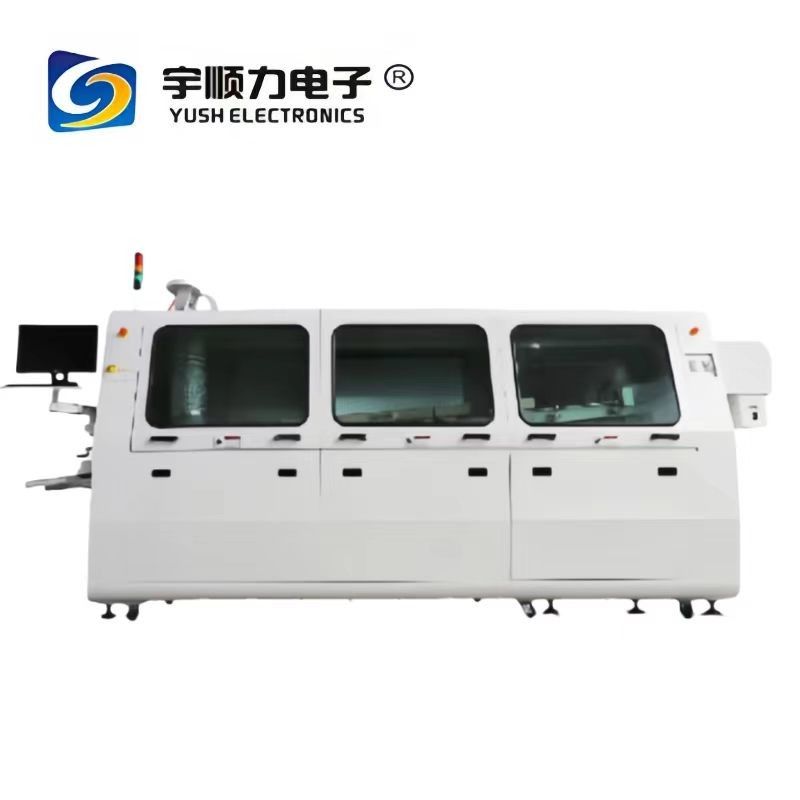

Mesin Soldering Gelombang T300 Untuk Garis Produksi Smt
PENGENALAN:
1Menghemat energi, aplikasi bebas timbal, memenuhi persyaratan perlindungan lingkungan dan ramah pengguna
2Sistem daya otomatis, kontrol inverter, fitur board in-load otomatis.
3Flux sprayer menggunakan nozzle semprotan transversal Jepang dan didorong oleh motor stepper, rentang semprotan selektif, dikendalikan PLC,
akurat dan dapat diandalkan.
4Desain laci wadah pemulihan fluks, mudah dibersihkan.
5. Conveyor dilengkapi 3 lebar skru diatur, transmisi conveyor lebih stabil, tidak ada risiko jatuh PCB.
6. Titanium solder jari, tinggi diperkuat double-V alur dengan tin tahan
7. PID loop tertutup dikendalikan udara panas pra-pemanas, sistem pra pemanasan menggunakan tiga kontrol suhu independen untuk memastikan
pelestarian panas yang sangat baik, keseragaman suhu, akurasi suhu dalam ± 2oC.
8. desain modular pre-heat passage, perlindungan lingkungan dan keselamatan, nyaman untuk pembersihan.
9. Solder motor mengadopsi motor konversi frekuensi tinggi yang diimpor dengan kontrol independen, kinerja stabil.
8. bahan inpeller solder pot adalah besi cor, tidak pernah korosi, solder pot dengan jaket oksidasi, low solder resid
11Fitur timer start untuk solder pot, solder meleleh dalam waktu 90 menit.
12- Alat pembersih jari otomatis dilengkapi.
13Dengan fungsi memori kotak hitam, mesin selalu dapat menyimpan data SPC, meningkatkan efisiensi kerja.
14Sistem pemantauan dan alarm cerdas memastikan kinerja yang stabil dan keselamatan operator.
|
Spesifikasi umum
|
Dimensi: 3600*1400*1750 mm |
| Berat: Sekitar:1100kg |
| Kekuatan mulai: kira-kira 19KW |
| Kekuatan normal :6-8 KW |
| Sumber daya listrik 3ph,AC380V/220V 50HZ |
| Sistem kontrol:PC dengan Window 7+PLC |
| Penghitung PCB |
|
Sistem konveyor
|
Arah: Dari kiri ke kanan,Front Fix (((R untuk L) |
| Titanium Alloy bentuk V Jari |
| Buffer pemuatan PCB 300 mm di pintu masuk |
| Metode kontrol kecepatan konveyor:Motor (Panasonic) |
| Kecepatan konveyor: 300-2000mm |
| Sudut konveyor:4-7° |
| Ketinggian komponen PCB120mm bagian bawah: 15mm |
| |
Motor stepper penggerak berputar Semprot |
| Nozzle 7-UP ST-8 |
| Kapasitas Aliran adalah 60,5/liter |
| Pemanfaatan otomatis fluks (Opsinya) |
|
|
| Spay Flux Sistem |
Tekanan udara kecil:3-5bar |
| Struktur modular untukpemeliharaan yang mudah |
|
Sistem pemanas
|
Zona pemanasan : Bagian bawah 3 zona, |
| Panjang zona pemanasan:1450 mm |
| Metode pemanasan:Kekuatan panas udara |
| Pemanasan zona modularisasi mudahuntuk perawatan |
|
Panci pengelasan
|
Kapasitas panci pengisap 82kg |
| Gelombang dua : Gelombang Turbulensi dan Lambda 2danGelombang |
| Bahan-bahan Titanium alloy (Op:Besi cor) enamel) |
| Membersihkan sistem jari. |
|
|
suku cadang :
| Tidak, tidak. |
Nama suku cadang |
Merek |
Asal usul |
| 1 |
Tampilan |
Acer |
Cina |
| 2 |
Komputer |
Komputer industri |
Cina |
| 3 |
PLC |
Siemens |
Jerman |
| 4 |
Modul kontrol suhu |
Siemens |
Jerman |
| 5 |
Motor pengangkut 90W |
Panasonic |
Jepang |
| 6 |
Gelombang solder pot motor |
ZIK |
Cina |
| 7 |
Koil prapanas |
Taizhan |
Cina |
| 8 |
Pemanasan panci solder tabung |
Taizhan |
Cina |
| 9 |
Utama Pergantian |
Mitsubishi |
Jepang |
| 10 |
Kontaktor dan mata uang pembatas |
OMRON |
Jepang |
| 11 |
Relay perantara |
OMRON |
Jepang |
| 12 |
Pemegang sekring dan sekring tabung |
OMRON |
Jepang |
| 13 |
Kontroler pemrograman |
CARLO GAVAZZI |
Swiss |
| 14 |
Konverter Frekuensi |
Delta |
Taiwan |
| 15 |
Tombol power dan indicator cahaya |
Izumi |
Jepang |
| 16 |
Detektor suhu |
Nihon Dennetu |
Jepang |
| 17 |
SSR |
CARLO GAVAZZI |
Swiss |
| 18 |
Sensor fotoelektrik |
Penyakit |
Jepang |
| 19 |
Silinder |
SMC |
Jepang |
| 20 |
Aliran penyemprot |
7-UP |
Taiwan |
| 21 |
Paduan titanium yang dipatenkan cakar |
JAGUAR |
Cina |
| 22 |
Air/main switch |
CHNT |
Cina |
| 23 |
Kontaktor AC |
CHNT |
Cina |
| 24 |
Tombol Pergantian |
Schneider |
Prancis |
