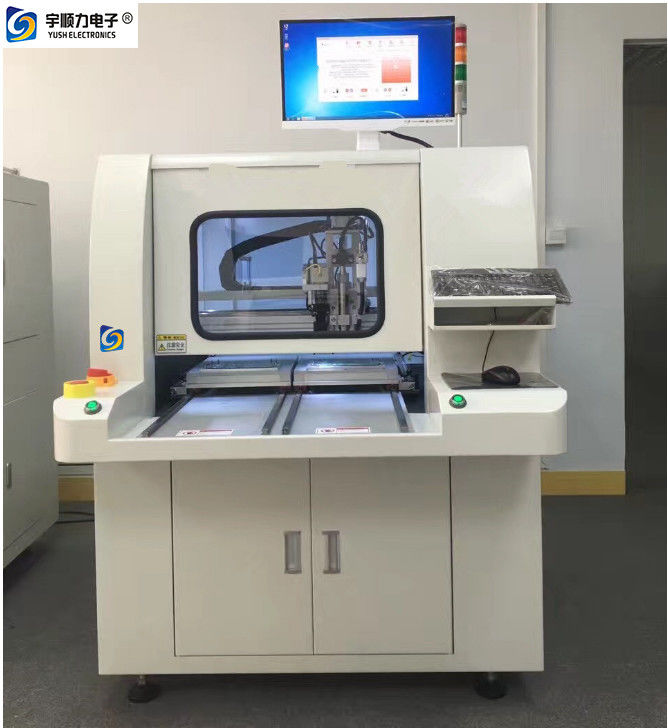

Mesin Off Line PCB Depaneling Router Untuk Kaca Epoxy
Mesin Off-Line PCB Router Depanleing Untuk Kaca Epoxy, CEM1, CEM3, FR4
Fitur:
Seri YSVC-650 adalah PCB otomatis penyelarasan visualroutermesin, dilengkapi dengan perangkat koreksi penglihatan CCD berkecepatan tinggi, terutama untuk PCB presisi dan berkapasitas tinggiperutean papanoperasi, cocok untuk ponsel, GPS, PDA dan MODUL dan kecil lainnya PCB dibagi menjadi papan.Menggunakan spindel presisi Jepang NAKANISHI (SEBUAHjugabisaBedipilih sesuai dengan kebutuhan pelanggan Jerman KAVO spindledll),Tanpamemotong stres,Tepi papan setelah dipotong adalahhalus,denganpresisi tinggi.
SEBUAH. Pilih pesananmetodeuntuk mencapai pemotongan otomatis
1. Proses pemotongan digabungkan dengan model dan kuantitas produksi, sesuai dengan rencana produksi PMC;
2. Untuk menghindari munculnya produksi yang maju dan kapasitas produksi yang tidak jelas;
3. Menghindari modifikasi pada proses non-produksi;
4. Untuk mencapai pemisahan orang dan mesin.
B. Kode dua dimensi secara otomatis mengambil program.
1. Melalui aturan kode dua dimensi dapat langsung ditransfer ke program, nyaman, sederhana, tidak ada kesalahan;
2. Produk beralih cerdas.
C.Fungsi pemindaian CCD.
1. Fungsi pemindaian full-board PCBA terkemuka di industri;
2. Kurangi waktu pemrograman, potong jalur tampilan waktu nyata, mudah dimodifikasi sederhana.
D. Sistem 4.0-MES Industri
1. Data server diambil secara otomatis;
2. unggah data mesin dan produksidata;
3. Deteksi status peralatan secara real-time
Spesifikasi:
| |
YSVC-650 A |
YSVC-650 B |
YSVC-650C |
| Jenis |
Berdiri Sendiri |
| program |
Perangkat Lunak Pengolah Gambar |
| Area Perutean |
300 x 350 mm |
300 x 450 mm |
500x450mm |
| Ketebalan PCB Maks (Standar) |
2mm |
| Mengatur Perlengkapan |
2 stasiun |
| Antarmuka Manusia-Mesin |
Monitor Industri Layar Sentuh + Keyboard + Mouse |
| Pemuatan / Bongkar PCB |
Otomatis |
| Ketebalan PCB Maks (Opsi) |
6mm |
| Bahan PCB |
Kaca Epoxy, CEM1, CEM3, FR4 dll. |
| Diameter Bit Router |
0.8~3.0mm |
| Pengulangan |
±0,01mm |
| Motor Spindel |
Maks 60.000 rpm |
| Pintu |
Mobil |
| Tenaga Listrik |
3 fase AC 380V 50hz |
| Pneumatik |
0,5 MPa |
| Ukuran Router (mm) |
1300*1100*1500mm |
1300*1350*1500mm |
1500*1350*1500mm |
| Bobot |
800kg |
850kg |
900kg |
| Model Kolektor Debu |
VF-30N |
| Jenis |
Off-Line |
| Versi perangkat lunak |
Dasar / Profesional / Disesuaikan |
| Fungsi pemotongan |
Linear, Melingkar, U-kurva, Busur, L-kurva |
| Sistem visual |
Sistem pemosisian otomatis visual |
| Akurasi pemotongan |
± 0,01mm |
| Mode penggerak sumbu X, Y, Z |
Motor Servo AC |
| Mode penggerak sumbu X, Y, Z |
Motor Servo AC |
| Kecepatan potong sumbu X, Y |
0-100 mm/dtk |
| Operasi dan data |
Sistem PC |
| Antarmuka operasi |
Windows 7 |
| Voltase |
220 V 50HZ 1ψ |
| Kekuatan |
1500W |
| Tegangan Kolektor Debu |
380V 50HZ 3ψ |
| Kekuatan Kolektor Debu |
2200w |
| Metode pengumpulan debu |
Pengumpul debu bawah (standar) atau pengumpul debu atas (opsi) |
