Menyoroti:
Artikel: |
YSV-5A |
nama: |
Mesin depaneling PCB arah ganda otomatis |
Dimensi/w/h: |
1250 （1560） mm × 800mm × 1295mm |
Ukuran bilah: |
Bilah bulat∮80 ∮60 pisau lurus 356 × 43,5 × 6 |
Bahan Pisau: |
Mengimpor baja berkecepatan tinggi berkualitas tinggi |
Merek Blades: |
yushunli |
Lebar papan: |
Papan tunggal 12mm （seluruh papan 300mm） |
Kecepatan memotong: |
300-500/dtk |
Operasi sederhana YSV-5A Mesin Depaneling PCB Berarah Ganda Otomatis
YSV-5A Mesin Depaneling PCB arah ganda otomatis
Deskripsi produk
Mesin pencahayaan pcb otomatis YSV-5A adalah mesin pemisah otomatis dengan sub-plat horizontal dan vertikal bidirectional,yang memecahkan masalah bahwa papan PCB membutuhkan sekunder terpisah. Pembagian horizontal dan vertikal untuk produk seperti papan PCB V-cut dua arah, papan downlight, dan pelat aluminium LED.menghemat waktu dan usahaSaat ini mesin subboard di pasaran hanya dapat dibagi menjadi papan satu arah,dan tidak ada masalah yang dapat memecahkan masalah bahwa dua arah V-slot line PCB board sulitSplitter otomatis YSV-5A dengan sempurna menginterpretasikan splitter dua arah tanpa perlu pemisahan sekunder manual.
Proses pengoperasian mesin papan otomatis
- PCB Loader & un loader feed atau manual feed board.u
- arus masuk produk dan posisi.
- Mesin mulai terbelah secara longitudinal.
- Produk mengalir ke struktur omset menengah.
- Mesin mulai membelah secara horizontal.
- Produk jadi mengalir ke jalur pengangkut.
Pengenalan produk
1. YSV-5A mesin split otomatis dua arah adalah mesin dengan dua arah horizontal dan vertikal split plat.Hal ini memecahkan masalah yang berbentuk baik V-groove papan PCB perlu dibagi menjadi dua sub-papan, dan operasinya lambat.
2. Tingkat otomatisasi yang tinggi, sebelum dan sesudah mendok peralatan lain, benar-benar tidak berawak, menghemat tenaga kerja.
3. Operasi layar sentuh dapat dengan cepat mengganti produk PCB dengan ukuran yang berbeda. Sub-board back-end dimodulasi. Hanya membutuhkan waktu 10 menit untuk mengganti produk,dan penyimpanan data PLC dapat mencapai 100 kelompok.
4. Perangkat dapat diatur sebagai sub-board satu arah, dan sub-board horizontal dan vertikal dapat diselesaikan di layar sentuh perangkat,dan satu mesin adalah multi-tujuan dan lebih cerdas.
5. Vacuum cleaner (opsional)
Struktur utama mesin di dalam foto
Fitur
1. Mesin dapat sepenuhnya otomatis dua arah papan.
2Mesin juga dapat dibagi secara horizontal atau vertikal.
3Mesin dapat mencapai penggantian cepat produk, konversi modular cepat.
4. Ini dapat mendok mesin papan atas dan bawah untuk mewujudkan produksi sepenuhnya otomatis dan menghemat tenaga kerja.
5Operasi sederhana, pelatihan dapat digunakan untuk menguasai.
6. Desain alat baru yang unik, daya tahan meningkat 1,5 kali.
Perkenalan alat bilah

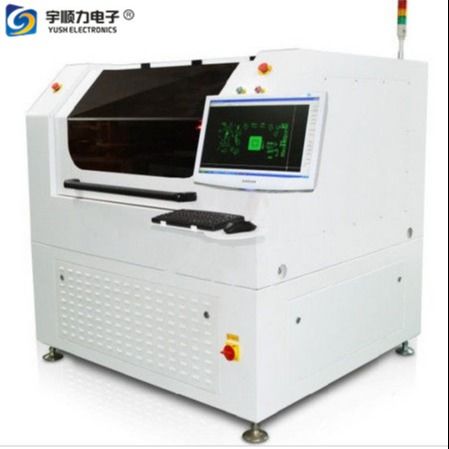

Mesin foto nyata
Parameter teknis:
| Artikel |
YSV-5A |
| Nama |
Mesin penataan PCB arah ganda otomatis |
| Dimensi L/W/H |
1250 ((1560) mm × 800 mm × 1295 mm |
| Ukuran pisau |
Pisau bulat 80 60 pisau lurus 356 × 43.5 × 6 |
| Bahan pisau |
Baja kecepatan tinggi berkualitas tinggi yang diimpor |
| Merek pisau |
yushunli |
| Lebar papan |
Papan tunggal 12mm ((Papan penuh300mm) |
| Motor sistem penggerak |
Motor langkah / servo (opsional) |
| Kecepatan pemotongan |
300-500/s |
| Jenis papan pemotong |
Produk tipe sumur V-CUT dua arah, produk V-CUT satu arah |
| Ketebalan V-CUT |
Ketebalan sepertiga |
| Tekanan kerja |
00,5-0,8mpa |
| Tegangan Operasi |
220V/110V Opsional |
| Kekuatan peralatan |
300Kw ((Tidak termasuk Vacuum cleaner) |
| Berat mesin |
300kg |
