Ul Rohs Hasl Fr4 94v0 Laser PCB Depaneling Machine with Water Cooling

Ul Rohs Hasl Fr4 94v0 Laser PCB Depaneling Machine dengan Pendingin Air

Mesin Laser

Merek Yu Shun Technology adalah merek instrumen positif.Mesin pemotong laser ultraviolet FPC Yu Shun, mesin pemotong laser FPC terutama digunakan CVL, FPC, RF, dan potongan kayu lapis tipis menjadi bentuk.Teknologi telah berkomitmen untuk menjadi R & D dan produksi peralatan industri PCB, perusahaan

Mesin pemotong laser FPC, oleh sebagian besar pelanggan.

Mesin pemotong laser UV FPC, mesin pemotong laser FPC menggunakan:

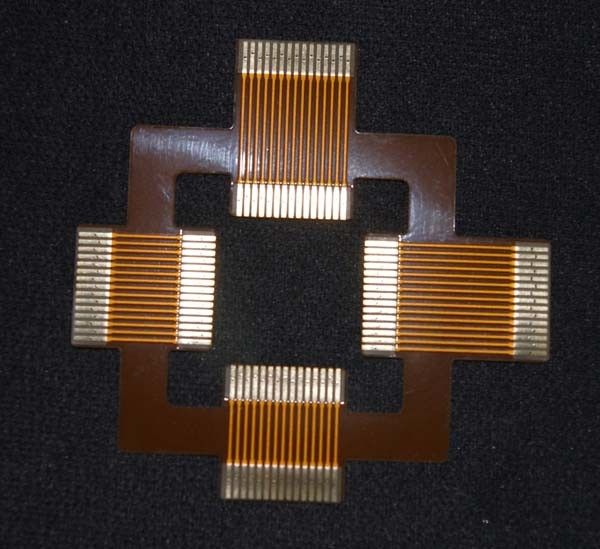

Tersedia untuk papan sirkuit fleksibel dan lapisan organik untuk pemotongan presisi tanpa cetakan atau fiksasi pelat pelindung.Dengan menggunakan sumber laser energi tinggi dan kontrol yang tepat dari sinar laser dapat secara efektif meningkatkan kecepatan pemrosesan dan untuk mendapatkan hasil pemesinan yang tepat.

Mesin pemotong laser ultraviolet FPC, mesin pemotong laser FPC yang dicirikan oleh:

1, dengan perangkat lunak kontrol dengan hak kekayaan intelektual independen, antarmuka yang ramah pengguna, fungsi lengkap, operasi sederhana;

2, dapat memproses grafik apa pun, memotong ketebalan yang berbeda dan bahan yang berbeda dapat diproses dan sinkronisasi selesai secara hierarkis;optimasi desain sistem optik untuk memastikan kualitas balok tinggi, mengurangi ukuran titik fokus, untuk memastikan presisi;

3, menggunakan laser UV berkinerja tinggi dengan panjang gelombang, kualitas sinar tinggi, karakteristik daya puncak yang lebih tinggi.Karena sinar ultraviolet melalui dekomposisi, penguapan daripada peleburan bahan pengolahan untuk mencapai, sehingga hampir tidak ada gangguan pasca-pemrosesan, efek termal kecil, tidak ada poin

Lapisan, efek presisi pemotongan, halus, dinding samping curam.

4, menggunakan sampel tetap vakum, tidak ada pelat pelindung cetakan yang diperbaiki, nyaman, meningkatkan efisiensi pemrosesan.

5, dapat memotong berbagai bahan substrat, seperti: silikon, keramik, kaca dan sejenisnya.

6, koreksi otomatis, fungsi pemosisian otomatis, pemotongan multi-pelat, pengukuran dan kompensasi ketebalan otomatis, bank motor dan kompensasi, keseragaman kerja yang lebih baik dan fluktuasi kedalaman pemesinan kecil, efisiensi pemrosesan yang lebih tinggi dari grafik kompleks.

Mesin pemotong laser UV FPC, mesin pemotong laser FPC Parameter teknis:

Panjang gelombang laser sumber laser UV solid-state: 355nm
Daya laser: 10W

Format pemrosesan maksimum: 610mm X 500mm (24 "X 18") atau 610X500mm

Kecepatan operasi maksimum platform XY: 50m / mnt

Akurasi posisi: ± 3um

Pengulangan: ± 1um

Sistem presisi: ± 20um

Rentang pemindaian galvanometer: 50mm X 50mm

Ketebalan pemotongan: <1mm

Daya dan Daya: AC220V 50Hz / 2.2KW;tiga fase 380V 50Hz / 5.5KW

Selamat datang di rumah Persyaratan: 516m3 / jam

Dimensi: 1818mm X 2317mm X 1550mm

Berat: 3500Kg

Suhu sekitar: 20 ± 2

Kelembaban: <60% RH non-kondensasi

Amplitudo Tanah: <5um

Akselerasi getaran: <0,05g

Tekanan tanah: 2200kgf / m2

Peralatan kontrol khusus industri, pakaian listrik yang diformulasikan dengan perangkat lunak pemrosesan fleksibel, kartu kontrol gerak khusus dan mode kontrol IPC

Dengan 17 monitor, hard drive dengan kode G standar 300G, data Gerber, CAD
