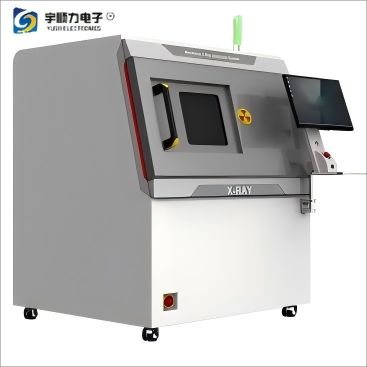

Solusi Sinar-X Efisiensi Tinggi YS-X6600, Produsen Sistem Inspeksi Sinar-X Microfocus

Name: Solusi Sinar-X Efisiensi Tinggi YS-X6600, Produsen Sistem Inspeksi Sinar-X Microfocus
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X6600
Price: 38650 USD
Availability: InStock

Rincian Produk

Tempat asal: Guangdong

Nama merek: YUSH

Nomor model: YS-X6600

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1

Harga: USD38650

Waktu pengiriman: 20 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union

Menyediakan kemampuan: 100

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:

Berat badan:	1170kg	Model:	YS-X6600
Ukuran standar:	540mm*450mm	Total Daya:	1700w

Berat badan:	1170kg
Model:	YS-X6600
Ukuran standar:	540mm*450mm
Total Daya:	1700w

Solusi Sinar-X Efisiensi Tinggi YS-X6600, Produsen Sistem Inspeksi Sinar-X Microfocus

1. Aplikasi

1: Semikonduktor	2: Elektronika otomotif	3: PCB A	4: LED
5: Pemeriksaan BGA/QFN	6: Aluminium die casting	7: Cetakan	8: Komponen listrik dan mekanik
9: Biologi pertanian benih	10: Komponen penerbangan	11: Hub roda	12: Kabel/USB/Plug

2Fungsi dan Fitur

Fungsi	Keuntungan
Tabung sinar-X dan detektor dapat bergerak di sepanjang arah Z,Kecepatan meja bergerak di sepanjang arah X-Y dapat disesuaikan.	Jangkauan deteksi efektif yang lebih besar, meningkatkan pembesaran dan efisiensi deteksi produk.
Detektor panel datar digital definisi tinggi.Sudut miringadalah 60°, sampel dapat diamati dengan perspektif yang unik.	Mudah untuk mengidentifikasi cacat sisi produk dan tidak mencapai deteksi sudut mati.
Umur panjangTabung sinar-X, perawatan gratis seumur hidup.	Mengadopsi sumber sinar-X Jepang Hamamatsu terbaik di dunia
Kesalahan kurang dari 2,5μm dapat dideteksi.	Mudah untuk membedakan lentur kawat emas dan pecah dari paket semikonduktor.
Fungsi Pengukuran CNC yang kuat, dapat menguji secara otomatis, program pengujian dapat diedit.	Cocok untuk inspeksi skala besar dan meningkatkan efisiensi deteksi.
Ruang inspeksi yang besar, dapat menempatkan berbagai sampel berukuran besar.	Meja besar untuk papan kontrol industri besar, strip LED ultra-panjang, dan produk elektronik untuk berbagai bidang
Pemandangan navigasi besar, tabel akan bergerak ke mana Anda mengklik mouse.	Sangat mudah dioperasikan, dengan cepat menemukan cacat item dan meningkatkan efisiensi deteksi

3Parameter Teknis Hardware

Tipe tabung	Tabung sinar-X mikrofokus tertutup
Tegangan tabung	Tegangan tabung
Arus tabung	10-200uA(Perangkat lunak terbatas pada 89uA)
Ukuran titik fokus	5-15μm
Metode pendinginan	Pendinginan konveksi
Jenis detektor	Detektor panel datar digital HD (FPD)
Daerah pencitraan	130mm*130mm
Matriks piksel	1536*1536 piksel
Sudut miring	0-60°
Keakuratan pengujian berulang	3 μm
Kecepatan pemeriksaan perangkat lunak	3.0s/titik (Tidak termasuk waktu pemuatan dan pengungkapan)
Ukuran standar	540mm*450mm
Daerah inspeksi efektif	500 mm × 420 mm
Kapasitas beban	≤5Kg
Platform operasi	Mouse, keyboard, 2 mode operasi
Pelat timah dalam	Plat timbal tebal 5 mm (mengisolasi radiasi)
Dimensi	1245mm(L) * 1230mm(W) * 1900mm(H)
Berat badan	1170Kg
Sumber daya listrik	AC 110-220V(+10%Aku tidak tahu.pasokan listrik umum internasional)

4Parameter teknis perangkat lunak

BGA pendek	Praset gambar NG, kontras perangkat lunak dan mengenali secara otomatis
Pemanas palsu BGA	Praset gambar NG, kontras perangkat lunak dan mengenali secara otomatis
Pengukuran luas	Standar ukuran area preset, fungsi prompt produk NG.
Pengukuran ukuran	Jarak, kelengkungan garis emas, kemiringan, sudut, dll.
Posisi otomatis	Daya pada meja fungsi nol otomatis, sistem reset
Modus kontrol	Kontrol otomatis CNC, keyboard kontrol manual, mouse, 3 mode opsional.

5. Kontrol Meja

1Kecepatan meja dapat disesuaikan dengan bilah spasi: kecepatan rendah, normal dan tinggi.

2. X, Y, Z gerak tiga sumbu dan sudut miring dikendalikan oleh keyboard.

3. tampilan navigator besar, gambar navigasi yang jelas, tabel akan bergerak ke mana Anda mengklik mouse.

6.CNC Pemrograman

1Cukup klik mouse dan Anda dapat menulis program.

2. Meja objek bergerak di sepanjang arah X, Y untuk posisi; tabung sinar-X dan detektor bergerak di sepanjang arah Z untuk posisi.

3Tegangan dan arus diatur oleh perangkat lunak.

4Pengaturan gambar: kecerahan, kontras, gain otomatis dan eksposur

5. Pengguna dapat mengubah waktu jeda untuk konversi program.

6Sistem anti tabrakan dapat memaksimalkan kemiringan dan pengamatan benda kerja.

7. analisis otomatis pada diameter, proporsi rongga, luas dan kebulatan BGA.

7Prinsip Kerja Sinar X
