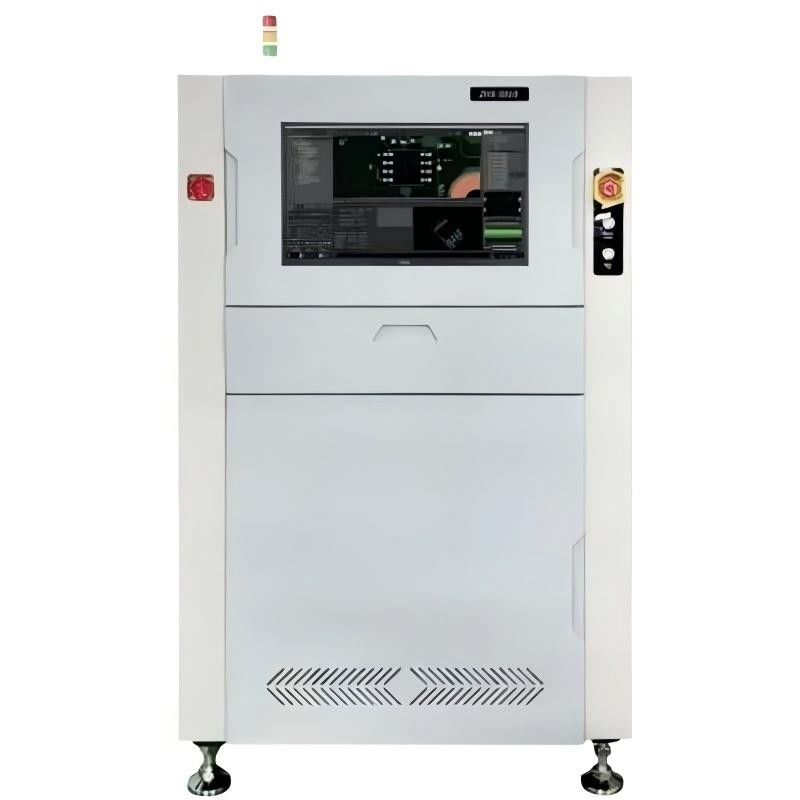

Peralatan Inspeksi Optik Seluruh Otomatis Single / Dual Lane High Precision Online AOI

Name: Peralatan Inspeksi Optik Seluruh Otomatis Single / Dual Lane High Precision Online AOI
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-S910
Price: 15,300.00 USD
Availability: InStock

Rincian Produk

Tempat asal: Jiangsu

Nama merek: YUSH

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: YSL-S910

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD 12800~17800

Kemasan rincian: Kasus kayu lapis

Waktu pengiriman: 7 hari

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union

Menyediakan kemampuan: 10 set/bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                AOI Online Presisi Tinggi, Single Lane Online AOI, AOI Dual Lane Online


Sumber daya listrik:	220V±10%,50/60Hz,1,6KW	Sistem operasi:	Windows 10 Pro
Tampilan:	24"LED	Kamera:	OCD Kecepatan Tinggi 12MP (25MP untuk opsi)
Lensa:	Lensa Telesentris

Sumber daya listrik:	220V±10%,50/60Hz,1,6KW
Sistem operasi:	Windows 10 Pro
Tampilan:	24"LED
Kamera:	OCD Kecepatan Tinggi 12MP (25MP untuk opsi)
Lensa:	Lensa Telesentris

Peralatan Inspeksi Optik Seluruh Otomatis Single / Dual Lane High Precision Online AOI

YSL-S910 Peralatan inspeksi optik tunggal/ganda jalur otomatis penuh AOI online presisi tinggi

Fitur
Al algoritma pengenalan dan deteksi cerdas, mencapai cepat
pemrograman dan deteksi yang tepat
Platform kontrol presisi tinggi
Platform gerak mengadopsi sistem pengemudi ganda, kecepatan tinggi, stabil
Tidak ada getaran, tidak ada suara
Kamera industri berkecepatan tinggi
Sistem grating struktur multi proyeksi
Algoritma pergeseran fase N-langkah berdasarkan Moir é fringes dapat memberikan
Tingkat mikrometerKeakuratan deteksi;Opsinya multi grating head untuk mudah
penanganan pantulan dan bayangan
Peralatan Inspeksi Optik Seluruh Otomatis Single / Dual Lane High Precision Online AOI 1

Teknologi rekonstruksi awan titik 3D yang unik dapat sangat meningkatkan akurasi deteksi dan abiity deteksi, dapat secara efektif menutupi area buta deteksi 2D,2D sulit untuk mendeteksi kaki IC, daya apung bagian dapat mencapai 100% tingkat deteksi.

Peralatan Inspeksi Optik Seluruh Otomatis Single / Dual Lane High Precision Online AOI 2

Di bawah koordinasi yang mendalam dari 12MP high-definition COAXPRESS kamera ultra-high speed dan beberapa set 1080P unit proyeksi digital,melalui multi-stage RGBW empat warna menara sumber cahaya LED,Proyeksi digital 360° non-sudut mati dan akuisisi gambar yang efisien dan efek nyata dapat dicapai.

Peralatan Inspeksi Optik Seluruh Otomatis Single / Dual Lane High Precision Online AOI 3

Profilometry pengukuran fase (PMP) berdasarkan proyeksi gerak sinusoid oleh kisi struktur,gambar ganda dengan pergeseran fase diskrit,untuk menghitung distribusi fase dengan multi-fase,triangulasi dan sebagainya untuk mendapatkan presisi tinggi outine dan volume objek, untuk mencapai tampilan gambar stereoskopik 3D warna sejati

技术参数 harus dilakukanECHNAkuCAL Parameter
影像系统 Sistem Penglihatan	S910	S920	D910 D920
摄像头 Kamera	Kamera CCD berkecepatan tinggi, 12 juta piksel (opsional)
镜头 Lensa	工业镜头 Lensa Telecentris
投影单元 Sistem proyeksi	4 arah proyeksi cahaya 4 kisi proyeksi arah
Sumber Cahaya	环形RGBW四色LED光源 Ring RGBWLEDLight
Resolusi optik Resolusi	15μm ((opsional12μm,10μm,8μm)
FOV	60×45mm ((15μm)/48×36mm ((12μm) /40×30mm ((10μm)
检测能力 kemampuan Kinerjae
3D ketinggian pengukuran Kisaran pengukuran ketinggian 3D	标准精度下: - 2~20mm, 高精度下: - 2~10mm
Résolusi tinggi Resolusi ketinggian	00,4 μm
Keakuratan pemeriksaan tinggi Keakuratan ketinggian pada target bersertifikat	± 3 μm
GR&R yang berulang dan dapat diulang	≤ 10%
XY posisi tepat Keakuratan Posisi Shift	10 μm	5 μm	10μm 5μm
检测不良类型 nspectionjenis	缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,多锡,少锡,短路, ukuran Salah, bergeser, miring, batu nisan, papan reklame, terbalik, polaritas terbalik, salah. rusak, terlalu rendah, tidak cukup, pendek, dimensi.
板?? kompensasi PCB Warpage	± 5 mm ((2%)
peralatan Parameter mesin
检测基板尺寸范围 Boardsize range	双轨时:50×50?? 510×300mm ((Max:510×320mm diperlukan untuk keluar dari pabrik) 50 × 50 ∼ 510 ∼ 460 mm 单轨时:50×50 510×560mm
零件上下限高 Bagian atas/Bot side clearance	40/40 mm
Ketebalan PCB Ketebalan PCB	0.5-5.0mm
轨道高度 Ketinggian konveyor	900 ± 20 mm
尺寸 ((宽×深×高,高度不含三色报警灯) Dimensi (W×D*H, tidak mengandung Tower Light)	1200×1280×1656mm	1382×1389×1600mm	1200×1520×1656mm	1300×1632×1600mm
Pengemudi	伺服电机 Servo Motor	Mesin listrik Motor linier	伺服电机 Servo Motor	Mesin listrik Motor linier
Berat badan Berat badan	~ 700kg	~ 900kg	~950kg	~1150kg
sumber listrik Sumber daya listrik	220V±10%,50/60Hz,1.6KW		220V±10%,50/60Hz,2.5KW
气源 Pasokan Udara	0.5mpa, 40cm3/menit
Sistem operasi Sistem Operasi	Windows 10 Pro
Parameter mesin utama Parameter PC	CPU:Intel I9, RAM:128G,HDD:1TB S SD+4TB perusahaan级HDD,GPU:RTX3060(12G显存) Intel 9 CPU,Memory:128G,Hard disk 1TB SSD+4TB Enterprise-dass HDD,GPU:RTX3060(12GMemory
显示器 Tampilan	24"LED
界面显示 Hasil	2D/3D真彩图 2D / 3D warna sejati
