Seri presisi tinggi otomatis Visual Online PCB Depaneling Router Machine

Name: Seri presisi tinggi otomatis Visual Online PCB Depaneling Router Machine
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YSL-880
Price: 57,250.00 USD
Availability: InStock

Rincian Produk

Place of Origin: jiangsu

Nama merek: Yushunli

Sertifikasi: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Nomor model: YSL-880

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1 set

Harga: USD 6500~108000

Kemasan rincian: Kasus kayu lapis

Waktu pengiriman: 3 hari sampai 7 hari

Payment Terms: T/T ,Paypal ,West Union ,L/C ,D/P .

Menyediakan kemampuan: 300 set/bulan

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                High Precision PCB Depaneling Router, Visual Online PCB Depaneling Router, Router Depaneling PCB Otomatis


Lingkungan kerja:	-20℃ - +45℃	Kelembaban Lingkungan Kerja:	30%-60%
Ukuran mesin:	Ukuran 201412301650mm	Ukuran penyedot debu:	Ukuran 6407851760mm
Berat mesin dengan penyedot debu:	1000kg	Kekuatan peralatan:	Arus bolak-balik:220V±10% 50/60HZ 3,5KW
Kekuatan penyedot debu:	AC:380V±10% 50/60HZ 3kw	akurasi pemotongan:	±0,1 mm
Ketebalan pemotongan PCB:	0,3-6mm	Kecepatan memotong:	0-100mm/dtk

Lingkungan kerja:	-20℃ - +45℃
Kelembaban Lingkungan Kerja:	30%-60%
Ukuran mesin:	Ukuran 201412301650mm
Ukuran penyedot debu:	Ukuran 6407851760mm
Berat mesin dengan penyedot debu:	1000kg
Kekuatan peralatan:	Arus bolak-balik:220V±10% 50/60HZ 3,5KW
Kekuatan penyedot debu:	AC:380V±10% 50/60HZ 3kw
akurasi pemotongan:	±0,1 mm
Ketebalan pemotongan PCB:	0,3-6mm
Kecepatan memotong:	0-100mm/dtk

Seri presisi tinggi otomatis Visual Online PCB Depaneling Router Machine

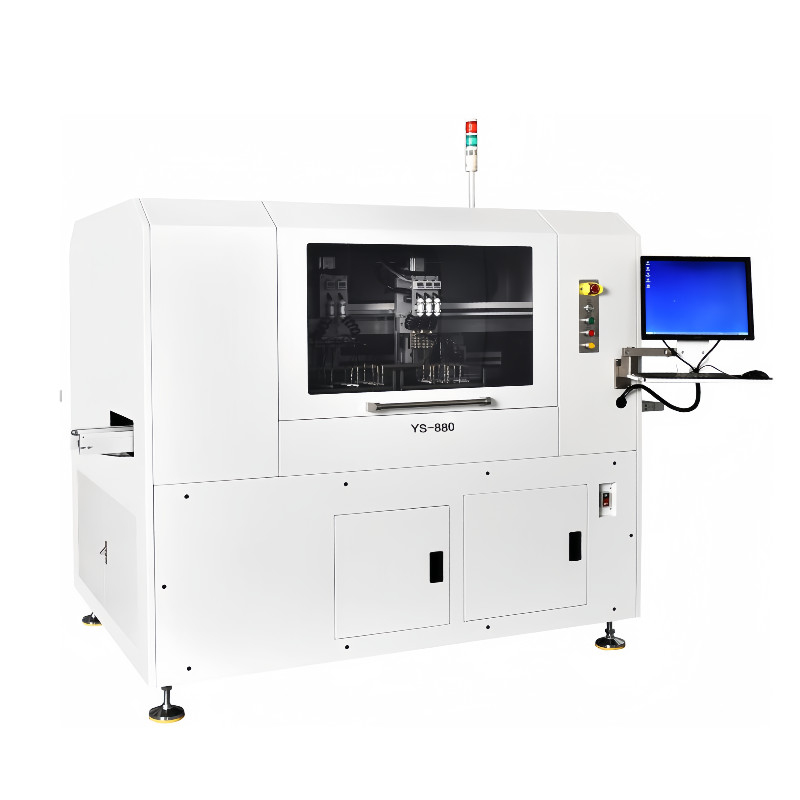

YS-880 Otomatis Visual Online PCB Depaneling Router

Fitur produk:

Seluruh seri dilengkapi dengan sistem koreksi otomatis visi CCD berkecepatan tinggi, yang sangat meningkatkan akurasi pemotongan dan efisiensi operasi.Mengadopsi spindle kecepatan tinggi untuk memisahkan papan, dengan tegangan pemotongan rendah dan presisi tinggi, cocok untuk papan PCB dengan bentuk tidak teratur.meningkatkan efisiensi kerjaPerangkat pengumpulan debu yang dikembangkan sendiri, kebisingan rendah, efisiensi tinggi, perawatan dan pembersihan yang mudah.

Industri aplikasi:

YS-880 otomatis visual online PCB Depaneling Router

YS-880 mesin Depaneling PCB otomatis dilengkapi dengan fungsi koreksi keselarasan visual sebagai standar, yang lebih cocok

untuk operasi pemotongan dan pemisahan PCB presisi tinggi dan kapasitas tinggi. seperti ponsel, elektronik otomotif, peralatan medis, kedirgantaraan.Luas dan ukuran besar cocok untuk sub-board pemrosesan papan sirkuit besar seperti TV digital, motherboard PC, server, dll. Jig standar atau jig khusus dapat digunakan untuk membantu memotong papan untuk meningkatkan produktivitas.Gunakan platform kerja ganda untuk menempatkan benda kerja untuk mengurangi waktu tunggu dan meningkatkan produktivitas.

Parameter dan spesifikasi teknis:

1.Parameter pemotongan

Keakuratan pemotongan	± 0,1 mm
Kemungkinan diulang	± 0,02 mm
Kecepatan bergerak maksimum	sumbu XY 1000mm/s, sumbu Z 800mm/s
Kecepatan pemotongan	0-100mm/s
Jarak kerja maksimum	300mm*350mm
Ketebalan pemotongan PCB	0.3-6mm
Ukuran pemotong yang berlaku	0.8-3.0mm
Metode makan	Conveyor rel
Metode pelepasan	Conveyor rel
Arah aliran	Kiri→kanan atau kanan→kiri

2. Peralatan

Kekuatan peralatan	AC:220V±10% 50/60HZ 3,5KW
Kekuatan pembersih vakum	AC:380V±10% 50/60HZ 3kw
Sumber gas	4-6kg/cm2- 6 -
Lingkungan kerja	-20°C- +45°C
Kelembaban lingkungan kerja	30%-60%
Ukuran mesin	201412301650mm
Ukuran pembersih vakum	6407851760mm
Berat mesin dengan vacuum cleaner	1000kg

Fitur produk:

.On-line otomatis papan pengerjaan, otomatis papan makan, memotong papan keluar sangat meningkatkan efisiensi dan menghemat biaya tenaga kerja

. Seluruh seri dilengkapi dengan sistem penyelarasan kamera CCD untuk meningkatkan akurasi pemotongan dan efisiensi dan mencegah misoperation

.Spinel kecepatan tinggi yang diimpor digunakan untuk memotong dan memisahkan papan, yang sangat mengurangi tegangan pemotongan, memiliki inersia kecil dan respon cepat

Desain struktur platform ganda, meningkatkan efisiensi pemotongan

Struktur bagian dalam:

. Papan diangkut dengan kereta api

.Fungsi posisi kayu lapis setelah makan papan PCB

.Struktur makan cangkir vacuum hisap secara otomatis mengisap PCB ke papan perlengkapan untuk memotong

Struktur luar kapal:

.Produk jadi dan limbah dipotong pada jig aspirasi vakum dan ditempatkan pada limbah dan sabuk pengangkut masing-masing

Struktur PCBA pick and place:

.Pick and place device: otomatis loading and unloading (modular vacuum suction claw, vacuum device, dapat dikendalikan secara independen)

Struktur transmisi: gerakan X dan Z1 Z2 hisap, AC kontrol servo motor

.Kecepatan pengambilan: 500mm/detik
