Menyoroti:
Mesin PCB Depaneling
, UV Laser Cutting Depaneling Mesin
, Mesin Depaneling Laser Presisi Tinggi

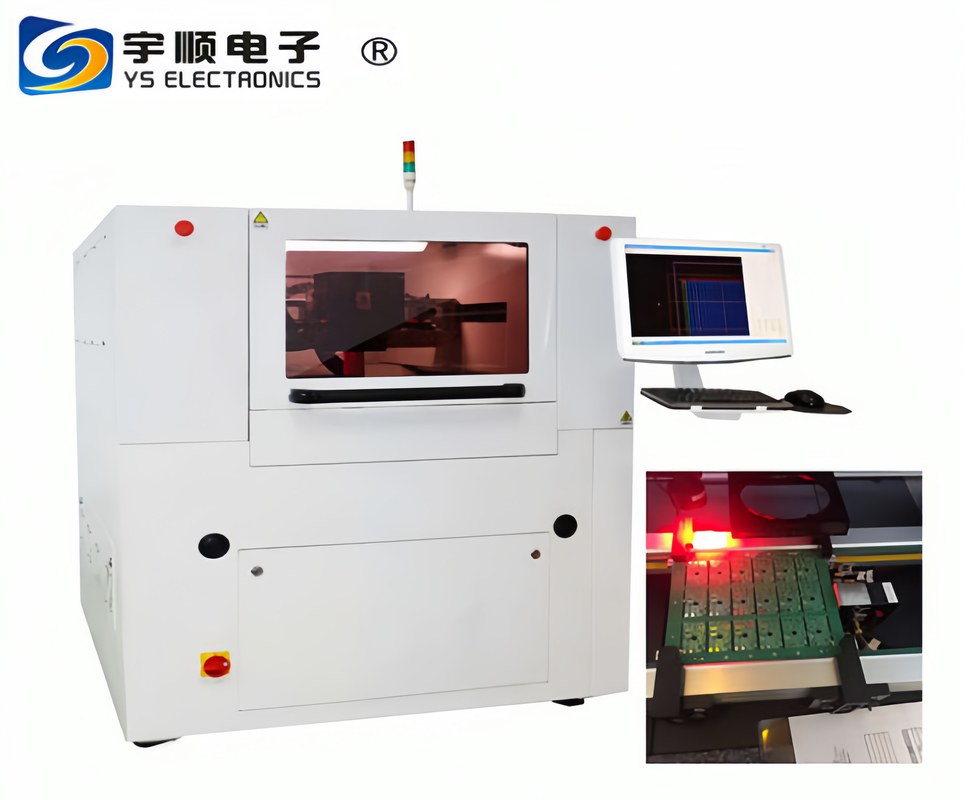

High Precision UV Laser Cutting Laser Pcb Depaneling Mesin
PCB Laser Depaneling Machine Mesin pemotong laser UV
YSV-7A Fitur produk
Setelah memotong tepi rapi dan halus;
Jangan menghasilkan burrs, tidak akan ada residu debu / partikel;
Keakuratan tinggi, terutama untuk busur kecil dan pemotongan halus lainnya;
Mengurangi tingkat kegagalan cetakan secara efektif
Sebuah benda kerja komposit dengan berbagai bahan dan kombinasi ketebalan yang berbeda dapat dipotong sekali
Kepala laser dapat menyesuaikan ketinggian secara otomatis, mudah untuk menangani FPC permukaan berlapis dua sisi.
Dengan antarmuka Perfect CAM, ini mendukung arus utama format file pengeboran dan penggilingan;
antarmuka manusia-mesin ramah; jalur optik disegel, dan juga memiliki integrasi yang stabil dan dapat diandalkan dari struktur kompak; dengan sistem kontrol elektronik modular, itu mudah untuk pemeliharaan.
Digunakan dalam prosesi papan kombinasi lunak dan keras (R-F PCBA), termasuk papan lunak FPC, papan kombinasi lunak dan keras,yang sangat meningkatkan kemampuan adaptasi peralatan dan menurunkan harga.
Dapat diintegrasikan dengan jalur produksi: struktur gantry dan desain optik penerbangan, mudah acc
untuk jalur produksi, sesuai dengan kebutuhan produksi yang dilengkapi dengan
pengisian dan pengungkapan dan sistem INLINE untuk mencapai otomatisasi penuh produksi,
npeningkatan efisiensi produksi, dirancang untuk pengolahan FPC dan PCB peralatan yang disesuaikan.
Aplikasi mesin pemotong laser UV PCB
• Digunakan dalam memotong berbagai bahan papan sirkuit fleksibel dan film penutup, karbonisasi bersih dan bebas;memotong bahan kaku Dengan kualitas tinggi, kecepatan tinggi, ketebalan hingga 1 mm (0,04 ").
• Karena sinar UV melalui dekomposisi dan penguapan daripada mencair, hampir tidak ada burrs yang tersisa setelah pengolahan.
• Efek termal kecil, tidak ada stratifikasi tetapi setelah memotong, pemotongan
• Efek termal kecil, tidak ada stratifikasi tetapi setelah memotong, tepi pemotongan tepat dan halus, dan dinding sampingnya curam.
dari bahan substrat, seperti silikon, keramik, kaca, dll.;
• Berbagai film fungsional dari cetakan cetakan presisi.
• Efisien, cepat pemotongan FPC / PCB, pengeboran dan penutup jendela, pemotongan chip identifikasi sidik jari, sub-board kartu memori TF, mobile
aplikasi pemotongan modul kamera telepon
| Spesifikasi dasar dan parameter teknis |
| Spesifikasi/model |
YSV-7A |
| Kepala laser |
SP (AS) |
| jenis laser |
UV |
| Panjang gelombang laser |
Laser UV gelombang cahaya 355nm |
| Kekuatan maksimum |
10W /15w/17W |
| Frekuensi pengulangan |
1-250 kHz |
| Keakuratan lokasi meja kerja |
± 0,003mm |
| Keakuratan pengulangan meja kerja |
± 0,002mm |
| Jangkauan jangkauan tabel |
500mm*500mm |
| Keakuratan lokasi CCD |
0.005mm |
| Kisaran kerja maksimum |
460mm*460mm (area yang lebih besar 620*620mm dapat disesuaikan) |
| Ukuran titik sinar |
0.015mm ± 0.003mm |
| Dimensi ((L*W*H) |
1300mmX1150mmX1455mm |
| Berat ((kg) |
1500kg |
Tidak ada kontak tidak akan menghasilkan tegangan mekanik dan deformasi.
Kecepatan platform motor linier, presisi tinggi, keausan rendah, mudahpemeliharaan, biaya pemeliharaan yang rendah.
Fitur mesin:
Efisien, cepat pemotongan FPC / PCB, pengeboran dan penutup jendela, pemotongan chip identifikasi sidik jari, sub-board kartu memori TF, aplikasi pemotongan modul kamera ponsel.
Blok, delimit, menentukan blok atau pilih area potong dan bentuk langsung, tepi potong rapi bulat, halus tanpa burr, tidak ada lem overflow.Produk dapat diatur dalam matriks untuk pemotongan posisi otomatis ganda, terutama untuk pola halus, sulit, kompleks seperti penampilan pemotongan.CCD presisi tinggi posisi otomatis, fokus, sehingga posisi cepat dan akurat, penghematan waktu,efisiensi tinggiPengiriman cepat.
Laser berkinerja tinggi: penggunaan laser UV solid-state merek internasional, dengan kualitas sinar yang baik, titik fokus kecil, distribusi daya seragam, efek termal kecil,lebar celah kecil, kualitas pemotongan yang tinggi adalah jaminan kualitas pemotongan yang sempurna.
Cepat dan presisi tinggi: Presisi tinggi, galvanometer drift rendah dengan kombinasi platform sistem motor linear tanpa inti yang cepat, pemotongan cepat sambil mempertahankan akurasi tinggi dalam urutan mikron.
Penentuan posisi sepenuhnya otomatis: penggunaan penentuan posisi otomatis CCD presisi tinggi, presisi tinggi, tanpa intervensi manusia, operasi sederhana, untuk mencapai jenis mode satu klik yang sama,sangat meningkatkan efisiensi produksi.
Sistem pengolahan gas buang: sistem hisap dapat memotong semua gas buang untuk dihilangkan, untuk menghindari bahaya bagi operator dan polusi lingkungan.
Tingkat otomatisasi yang tinggi: koreksi otomatis galvanometer, fokus otomatis, otomatisasi penuh,penggunaan sensor perpindahan laser secara otomatis menyesuaikan fokus ke ketinggian meja untuk mencapai penyelarasan cepat, menghemat waktu ketenangan pikiran.
Mudah untuk belajar perangkat lunak: penelitian independen dan pengembangan berdasarkan perangkat lunak kontrol sistem Windows, mudah untuk mengoperasikan antarmuka Cina, ramah dan indah, kuat dan beragam,mudah dioperasikan.
Fitur:
️Kelas akurasi: tingkat "000", ketebalan 2um
️Kekuatan kompresi: 245 ~ 254 N / mm2
️Modulus elastis: 1,27 ~ 1,47 N / mm2, lebih tinggi dari besi cor
️Koefisien ekspansi linier: 4.61×10-6 /°C
️Koefisien peredam internal: 15 kali lebih besar dari baja, kekakuan yang baik, bisa kejut,
️Koefisien peredam internal: 15 kali lebih besar dari baja, kekakuan yang baik, bisa kejut,
penyerapan kejut.
️Kekuatan darat: HS70 di atas, ketahanan haus yang baik, 5 sampai 10 kali lebih tinggi dari
besi cor sampai 10 kali lebih tinggi dari besi cor
Diagram efek pemotongan laser UV FPC
Efek pemotongan di bawah mikroskop
