Mesin Pemotong Stencil Laser 1070nm
, Mesin pemotong stensil laser presisi tinggi
, Mesin pemotong stensil laser SMT

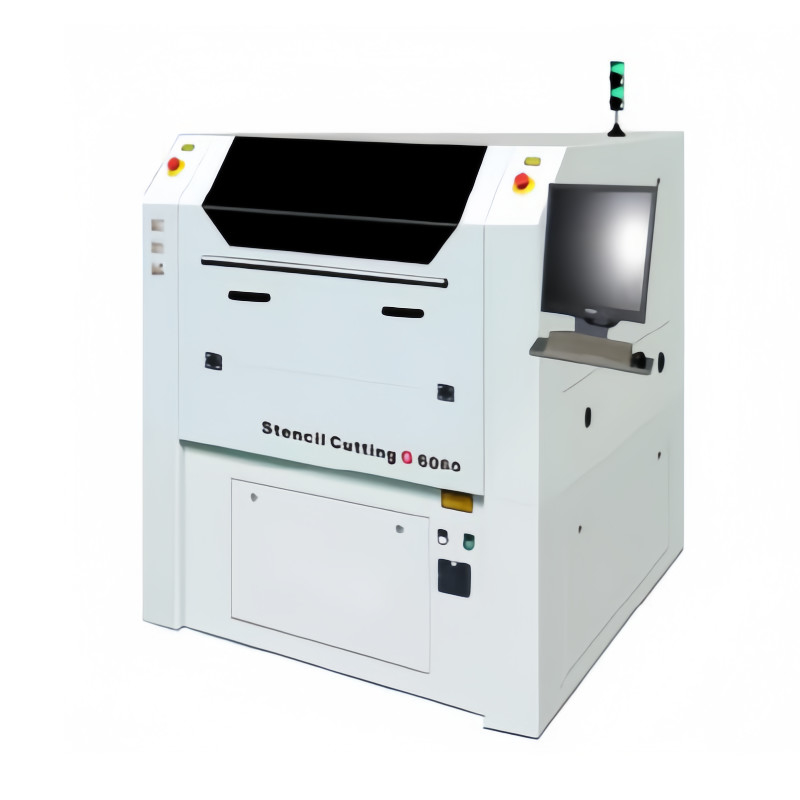

1070nm High Precision SMT Laser Stencil Cutting Machine
Kompetitivitas
1Terus berinovasi dan maju dengan waktu untuk memastikan bahwa kinerja mesin kami adalah pada tingkat tertinggi di industri;
2Desain operasi yang ramah pengguna, operasi yang sederhana dan nyaman, dan persyaratan yang rendah untuk operator;
3.Tim profesional telah melakukan penelitian selama bertahun-tahun, dengan operasi yang stabil dan dapat diandalkan dan kompatibilitas perangkat lunak yang tinggi.
4.Harga terbuka dan transparan, dan kinerja biaya tinggi.
Pengantar Perusahaan
YUSH Electronic Technology Co.,Ltdadalah perusahaan yang mengkhususkan diri dalam pembuatan mesin pemotong laser presisi tinggi, kami memiliki tim teknis yang sangat baik,yang memiliki pengalaman bertahun-tahun dalam aplikasi laser. Perangkat lunak kami dikembangkan sendiri, untuk memastikan kami dapat menyediakan produk dan layanan kelas dunia!!Mesin model perwakilan utama adalah: mesin pemotong templat laser SMT, mesin pemotong templat gantry, peralatan laser LDS.Bergeraklah seiring dengan zaman dan berinovasi secara aktif.Permintaan pelanggan selalu di tempat pertama. Terus berinovasi untuk beradaptasi dengan pasar. Pastikan setiap pelanggan yang memilih kami selalu menikmati layanan aplikasi laser kelas dunia.Peralatan kami memiliki berbagai pengolahan dan manufaktur . Dapat pemotongan presisi tinggi untuk stainless steel, lembaran baja silikon, lembaran baja silikon, paduan titanium, tembaga, aluminium, keramik, dll. Juga bahan pemesinan presisi yang umum digunakan juga.Sangat memastikan pelanggan kami memiliki ketahanan yang kuat dan daya saing di pasar untuk waktu yang lama.
Bisa pemotongan presisi tinggi untuk baja tahan karat, baja karbon, lembaran galvanis, lembaran baja silikon, lembaran baja silikon, paduan titanium, tembaga, kuningan, aluminium, keramik, dll.
SMT STENCIL LASER CUTTING MACHIANE: Spesifikasi & Parameter.
|
Model
|
YS-G7080
|
|
Daya Laser Serat IPG
|
200w
|
|
Kecepatan Pemotongan
|
15000-30000 pad/jam
|
|
Daerah pemotongan
|
700*800mm
|
|
Ketebalan Pemotongan
|
200w≤1mm
|
|
Keakuratan Pemotongan
|
± 0,005mm
|
|
Kemungkinan diulang
|
± 0,002mm
|
|
Perangkat Lunak Operasi
|
HK Studio
|
|
Format data
|
DXF/PLT/CNC/LMD ect.
|
|
Ukuran Mesin
|
1480*1840*1500mm
|
|
Berat mesin
|
2600kg
|
|
Daya Masuk
|
AC220V/3KW
|
|
Gas Bantuan
|
Oksigen/udara terkompresi
|
|
Tekanan Gas
|
Oksigen 1,0Mpa/udara terkompresi 1,6Mpa
|
|
Suhu
|
22±2°C
|
|
Kelembaban
|
< 60%
|
|
Panjang Gelombang Laser
|
1070nm
|
|
Kualitas Sinar
|
M2<1.1
|
|
Percepatan pemotongan
|
2G
|
Catatan:Daya laser model di atas dapat dipesan sesuai dengan kebutuhan pelanggan.
Aksesoris mesin:
1)Kipas pembuangan - 750W
3) Stabiliser - 5KVA - 200 V
Titik sinar laser standar adalah 0,03 mm,dan pemotongan aperture minimum adalah 0,03 mm.(0,018 mm untuk opsional sekarang) Ukuran lembaran longgar maksimum (Clamping X) - 780mm
Fitur servo drive otomatis - YA
Umur laser serat IPG:lebih dari 100000 jam.
Pemotongan mesh baja SMT
Pemotongan stensil SMT konvensional, berdasarkan presisi tinggi, kecepatan pemotongan tinggi dan
stabilitas tinggi, seri G6060 dapat mencapai 15000 lubang per jam di bawah premis
untuk memastikan kualitas pemotongan.
Pemotongan IC SMT
Bagian IC dari pemotongan SMT konvensional diperbesar 100 kali, yang terutama
mencerminkan kinerja mesin memotong busur dan garis lurus.
Tanda lingkaran
Diagram efek pemotongan dari titik Mark melingkar setelah memperkuat seratus
kali terutama mencerminkan kemampuan mesin untuk mencapai titik Mark.
Teknologi mikroporos
Teknologi micro-lubang adalah untuk dengan cepat menusuk 0.02-0.06mm lubang yang sangat kecil pada
mesh baja, dan kecepatan tusukan dapat mencapai 80.000 lubang per jam (sekitar
50,000-100,000 mikropor di daerah gambar), yang terutama digunakan dalam
industri pengolahan layar.
Pemotongan presisi
Pemotongan lembaran baja presisi tinggi, ketebalan lembaran baja 0,08 mm, lebar garis
dapat dilihat pada gambar adalah sekitar 0,1mm, dalam ketebalan yang tipis, pemotongan
lubang ketat dan lembaran baja tidak cacat, terutama mencerminkan mesin
Keakuratan tinggi dan stabilitas.
Pemotongan presisi
Pemotongan presisi lembaran baja dengan ketebalan 0,1 mm, lebar dan jarak
dari strip tengah adalah 0,05mm, yang juga memastikan bahwa deformasi termal
dari jaringan perantara berada dalam kisaran yang diperlukan.
Pemotongan presisi
Pengecoran bulat presisi tinggi, fitur utama dari jenis produk ini adalah bahwa
ada banyak lubang seperti busur, dan cincin luar memiliki lingkaran kisi-kisi seperti skala
untuk memastikan konsentrisitas lingkaran dan presisi pemotongan diagonal.
Pemotongan pelat baja tebal
Pemotongan stainless steel dengan ketebalan 2mm dapat dengan mudah menjamin kualitas pemotongan
dan presisi dalam memotong plat tebal.
Pemotongan lembaran aluminium
Plat aluminium dengan diameter 130 mm dan ketebalan 1,3 mm diproses.
Plat aluminium memiliki reflektivitas yang tinggi untuk laser dan dapat memproses 1,3mm aluminium
plat, yang juga mencerminkan penerapan mesin yang luas.
Efek pemotongan di bawah mikroskop bertenaga tinggi
Efek dinding di bawah mikroskop 300x
Efek dinding di bawah mikroskop 1000x
◆Menggunakan motor linier inti besi dan struktur pengemudi ganda, dorongan besar, akselerasi maksimum dapat mencapai 2.0G, memastikan pergerakan mesin yang tepat di bawah kecepatan tinggi.
◆Laser serat IPG yang diimpor, daya keluar yang stabil, umur panjang, bebas perawatan, pengolahan lubang yang halus, dan memastikan stabilitas proses pengolahan.
◆Menggunakan drive impor dari AS, algoritma penyesuaian dan penyesuaian kelas atas sangat meningkatkan kinerja pemotongan dan memastikan akurasi pemesinan
◆ Seluruh mesin menggunakan marmer alami sebagai struktur dasar, yang aman dan stabil.
◆Dilengkapi dengan sistem loop tertutup grating presisi tinggi untuk umpan balik waktu nyata untuk mengurangi kesalahan penentuan posisi berulang.
◆Konsumsi energi rendah, konsumsi daya seluruh mesin sekitar 2,5KW/jam.
