Mesin Penempatan Otomatis Eyelet Pin
, Mesin Pemasangan PCB Assemblies
, Mesin Penempatan Otomatis PCB Assemblies
Eyelet Pin Insert Mesin Auto Insertion Untuk perakitan PCB

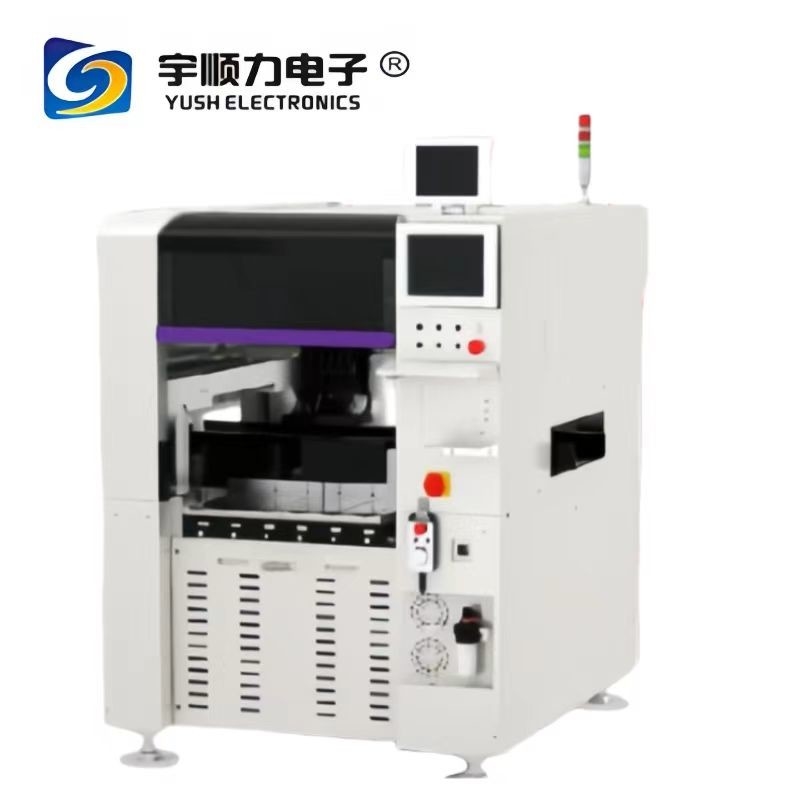

Mesin Masukkan Pin Eyelet YSL-S7000
️Pengantar dari Mesin Masukkan Pin Eyelet
1. Kecepatan hingga 12000/jam;
2. deteksi kaki bengkok, pengenalan otomatis;
3. dual mangkuk feeder untuk makan yang efisien dan sederhana;
4. Teknologi feeder low maintenance;
5. kerja kepala ganda, kecepatan yang lebih tinggi dan stabilitas yang lebih baik.
Stasiun Feeder
1. bergetar urutan feeder bulk rivet/eyelet pin ke panjang rel;
2. Gunakan bobot Eyelet/Pin melalui slide rail panjang ke bawah ke slider feeder;
3. Feeder Silinder drive slider makan untuk mendorong eyelet / pin pada rel busur satu per satu;
4. udara bertekanan menempatkan eyelet / pin melalui rel busur dan mendorongnya ke material Clip kepala sisipan.
Area Kerja X-Y
1. Pengangkut Loader mengangkut PCB ke meja kerja X-Y, X-Y servo motor untuk mendorong posisi meja kerja X-Y;
2. Setelah bagian dasar Insertion Head menyelesaikan penyisipan (Sistem deteksi akan memeriksa penyisipan berhasil ke langkah berikutnya, jika tidak selesai maka ulangi tindakan ini),X-Y meja kerja akan mengangkut PCB penyisipkan selesai untuk Unloader conveyor
Bagian Masukan
1. Kepala Silinder drive batang sisipan dan di bawah tekanan, panduan pin melalui eyelet/pin pisitioning;
2. Bagian kerucut dari nozzle slide akan mendorong lengan rocker dengan material clamping untuk membuka ke kedua sisi, nozzle slide akan menekan Eyelet / pin ke lubang melalui PCB
️SpesifikasiMesin Masukkan Pin Eyelet
| Model |
YSL-S7000 |
| Tingkat penempatan |
12000PCS/H |
| Ukuran PCB |
50*50-400*400mm |
| Ketebalan PCB |
0.79-2.36mm |
| Tinggi komponen |
0-18mm |
| Interval komponen |
3 mm |
| Masukkan kepala |
2 pcs |
| Ukuran mesin (mm) |
1700*1500*1800mm |
| Berat badan |
1800kg |
| Sumber daya listrik |
AC220V 50HZ/60HZ 2,0KVA |
YUSH Electronic Technology Co.,Ltddidirikan pada tahun 2005, terletak di kota manufaktur dunia Jiangsu,Guprofessional pcb separator/pcb depanelizer peralatan elektronik mesin.Perusahaan memiliki peralatan produksi dan pengolahan yang canggih dan tim pengembangan dan manufaktur yang berpengalamanSetengah dari mereka memiliki pengalaman lebih dari 10 tahun di industri peralatan elektronik.
Mulai tahun 2004 pemimpin perusahaan berinvestasi untuk mengembangkan dan memproduksi pemisah PCB dan mesin PCB depaneling.aman digunakan dan inovasi produk,sejauh ini kami telah memproduksi banyak kualitas tinggi, kinerja stabil, produk hemat biaya tinggi.dan dengan demikian meningkatkan daya saing pasar pelanggan kamiSampai sekarang kami telah merancang jenis yang berbeda dari pemisah PCB PCB dan mesin PCB pengelompokan dengan manual, motor-drive, pneumatic-drive, cetakan punching, milling cutter router.Karena kualitas yang baik dan harga yang wajar pelanggan kami di seluruh duniaSampai sekarang YuSH telah menjadi salah satu basis produksi separator PCB terbesar di Cina.
