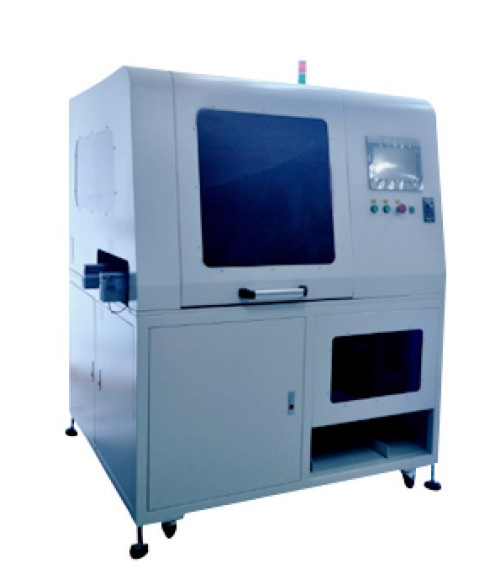

Mesin V Slot Dua Sisi PCB Depaneling Online

Fitur
1. Dapat dihubungkan ke jalur perakitan, dan pemotongan papan otomatis dapat direalisasikan tanpa tenaga kerja manual, dan PCB yang terbelah mengalir keluar melalui jalur perakitan;
2. Cepat dan hemat waktu untuk mengubah produk, cukup ubah programnya;
3. Beberapa mode kontrol keamanan: struktur sangat mudah, kontrol tirai cahaya, kontrol perangkat lunak;
4. Kontrol komputer mikro, antarmuka pertukaran manusia-mesin.mudah dimengerti;
5. Sistem pemantauan data: pemantauan waktu boot, pemantauan kapasitas, pemantauan kesalahan, dll.



Plat universal 360 derajat Plat universal Standar internasional
mengambil koleksi konsol pembagi perangkatperangkatdan sistem kontrol listrik
sistem pengumpulan sampah


Fitur mesin
1. Otomatisasi tingkat tinggi: on-line, pengumpanan otomatis, pemotongan otomatis, pengumpanan otomatis, kehilangan tepi pelat otomatis, pelepasan posisi statis, pelepasan sabuk opsional.
2. Rentang aplikasi yang luas: V alur XY kedua sisi untuk menggorok, cocok untuk menggorok substrat aluminium, substrat tembaga, FR4 dan pelat lainnya.
3. Mekanisme pemotong khusus, secara efektif mengurangi tekanan pemotongan.
4. Dapat menyimpan 50 grup program, dan fixture dapat melakukan pemosisian cepat dan perubahan produksi cepat.
5. Seluruh mesin mengadopsi kontrol layar sentuh Mitsubishi PLC + Wilenton, antarmuka pengoperasiannya sederhana.
6. Penelitian dan pengembangan independen, skalabilitas yang kuat.
7. Merek-merek terkenal dipilih untuk bagian-bagiannya, dan perlakuan khusus dibuat dengan pemotong bundar.Bagian yang kurang aus.
8. Penyedot debu built-in, tapak kecil.
9. Dilengkapi dengan pistol udara ion untuk secara efektif menghilangkan pemotongan listrik statis.




Deskripsi parameter fungsi mesin
1. Perangkat ini cocok untuk pekerjaan divisi papan PCB setelah plug-in.
2. Dengan makan otomatis/pemotongan otomatis/pelat penerima otomatis dan fungsi lainnya, mesin ini sederhana dan cepat.
3. Pengaturan berbagai parameter sepenuhnya memastikan kontinuitas feeding board dan sub-board.
4. Bagian transmisi utama mengadopsi motor stepper presisi Zhongyan (motor servo Mitsubishi) dan komponen pneumatik SMC, dengan akurasi pemosisian pengulangan yang tinggi.
5. Seluruh mesin mengadopsi kontrol layar sentuh Mitsubishi PLC + Velen, antarmuka pengoperasiannya sederhana dan nyaman
6. Tegangan kerja peralatan: 220 V 50HZ
7. Efisiensi: 15s/pcs (150*150mm delapan potongan untuk referensi)
8. Area kerja dilindungi oleh kisi-kisi pengaman

Mesin Pemuat Otomatis



Hubungkan modul pengumpanan Mesin Pemuat Otomatis dan Mesin Depaneling Otomatis



Deskripsi tindakan papan terpisah mesin
1. Satu mesin dilengkapi dengan modul die cutter cutter.Papan PCB dikirim ke jalur yang telah ditentukan melalui mekanisme pemuatan;Manipulator bergerak dan menggunakan nosel vakum untuk menempatkan papan PCB pada cetakan pemotong mesin slitter.
2.Papan PCB ditempatkan setelah modul die alat bawah;Pindah ke posisi slitter, pisau bundar pada papan PCB slitter terjemahan mesin, setelah posisi slitter terjemahan, modul cetakan pemotong bawah dipindahkan ke posisi slitter;Sampai pelat melintang selesai, silinder putar otomatis berputar 90 derajat untuk memotong pelat vertikal.
3. Setelah mesin selesai memotong papan PCB, grup alat pemotong mati keluar;Ambil manipulator pelat untuk bergerak dan potong
Papan PCB dan tepi limbah papan disedot secara bersamaan, dipindahkan ke bingkai limbah untuk menjatuhkan limbah, dan kemudian dipindahkan ke pengumpulan
Produk disusun di atas pelat pelat dan dikirim melalui jalur transportasi.
4. Ada penyedot debu industri di bawah cetakan mesin untuk menyerap debu PCB.Bekerja dalam siklus ini.
Catatan: Potongan papan PCB kecil dapat secara otomatis ditempatkan di kotak bahan (bahan) sesuai dengan kebutuhan pelanggan
Baki, atau diletakkan langsung di jalur perakitan) untuk dibawa pergi oleh jalur perakitan.



Deskripsi singkat tentang mesin
1. Pembagi V-slot online otomatis dapat lebih meningkatkan kualitas pembagi;Slot V X dan Y dapat dibelah secara otomatis, dan pemotongan substrat aluminium (300-1500MM), substrat tembaga, FR4 dan papan fiberglass bersih dan bebas duri.
2. Pembagi dapat dihubungkan ke jalur perakitan untuk mewujudkan pembagi otomatis.Tidak ada pelat manual;Pelat potong dibawa oleh jalur perakitan, yang sangat menghemat tenaga kerja dan sepenuhnya mewujudkan pengoperasian sub-board tak berawak.
3. Saat mengganti produk, bagian cetakan alat dan bagian cangkir hisap dapat ditukar secara langsung, tanpa penyesuaian manual, yang sangat menghemat waktu.
