Peralatan Auto Wave Soldering, Pemantauan Proses Penuh
Peralatan solder gelombang otomatis - Pemantauan proses penuh - Mesin solder gelombang ganda bebas timah ( Model: N300 )
Parameter spesifikasi:
| Model nomor. |
YS-N300 |
| Jumlah zona pemanasan |
3 |
| Panjang zona pemanasan |
1450mm |
| Ukuran badan |
2800(L)*1250(W)*1560(H) |
| Dimensi luar |
3600(L)*1250(W)*1560(H) |
| Bobot |
1000kg |
| Total/daya berjalan |
19KW/5-7KW |
| Pasokan udara |
0,5MPa |
| Metode pemanasan awal |
IR (standar)/Udara panas |
| Kekuatan pemanasan awal |
220V 6KW |
| Metode kontrol |
PC + PLC/tekan tombol/Layar sentuh |
| Rentang suhukontrol |
Suhu kamar --- 300ºC |
| Waktu pemanasan awal |
Sekitar 10-15 menit untuk pengaturan 150ºC |
| Jenis solder |
Bebas timbal / Sn-Pb |
| Kapasitas panci solder |
280kg |
| Suhu panci solder |
300ºC |
| Daya solder |
380V 9KW |
| suhu soldermetode kontrol |
PID&SSR |
| Kekuatan penggerak puncak gelombang |
1KW 220V |
| Waktu pemanasan solder |
Sekitar 120 menit untuk pengaturan 250ºC |
| lebar PCB |
50-300mm |
| Sampaikan kecepatan |
0-1800mm/mnt |
| Sampaikan arah |
L→R (R→L opsional) |
| Sampaikan sudut |
4-7 |
| Tekanan/kapasitas fluks |
3-5 bar/5.2L |
Pengenalan fitur:
1. Efisien, hemat energi, bebas timah, ramah lingkungan, aman dan desain baru, operasi sederhana, perawatan yang mudah.
2.Sistem tenaga otomatis, kontrol konverter frekuensi, sistem input papan otomatis.
3. Sistem semprotan fluks menggunakan nosel semprot pemindaian, nozel Jepang dan silinder pneumatik tanpa batang dan kontrol PLC, akurat dan andal.
3.Sistem pemanasan awal menggunakan tiga kontrol suhu independen sehingga memastikan pelestarian panas yang sangat baik, keseragaman suhu, perbedaan suhu tidak lebih dari ±2ºC.
4.cakar rantai transportasi paduan khusus, timah anti lengket dan memastikan kualitas papan PCB pengelasan.
5.Kompor timah mengadopsi kontrol independen motor konversi frekuensi tinggi yang diimpor, kinerja yang stabil.
6.Tungku solder bebas timah dengan desain independen, perlindungan dan keamanan lingkungan,
7.mudah untuk dibersihkan.
8.Tungku pemanasan awal tungku timah menggunakan PID berkecepatan tinggi dan 2 kontrol pemanasan inframerah (pemanasan IR) independen.
9.Waktu dapat dikontrol, kita dapat mengatur fungsi sakelar, kompor timah dapat memanas dalam 90 menit.
10.Dengan fungsi memori kotak hitam, mesin selalu dapat menyimpan catatan manajemen produksi, meningkatkan efisiensi kerja.
11.Fungsi pembersihan cakar otomatis memastikan kebersihan cakar.
12.Desain yang masuk akal dan sistem alarm keamanan kesalahan yang sensitif memastikan kinerja yang stabil dan keselamatan operator.
Pameran demo:

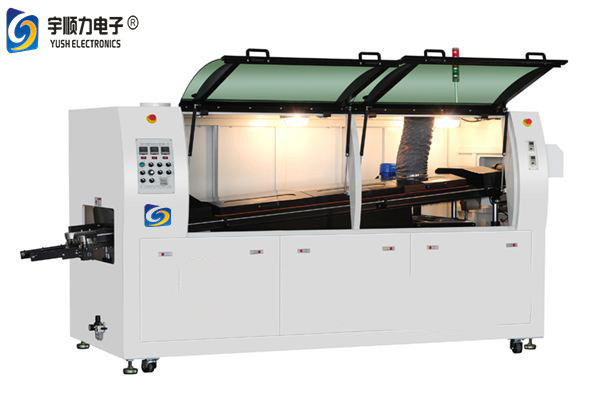

1. Tampilan penuh mesin gelombang bebas timah.
2. mesin kontrol komputer
3. Operasi tampilan sentuh:
4. Beralih kontrol tombol:
