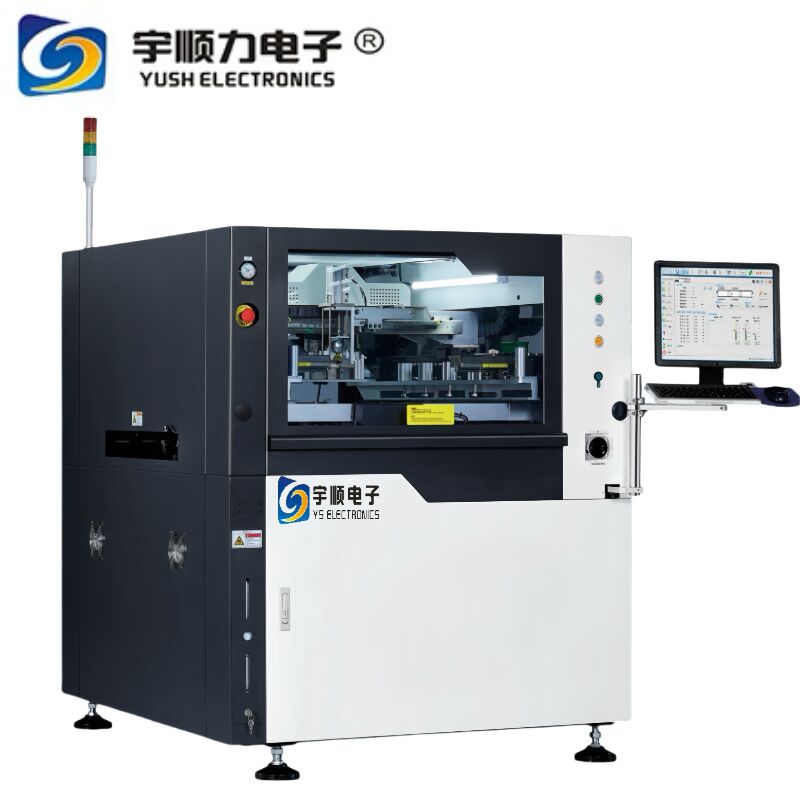

Printer Pasta Solder Otomatis Presisi Tinggi untuk Produksi PCB
Printer Pasta Solder Otomatis Presisi Tinggi untuk Produksi PCB
Spesifikasi Kinerja Mesin
| Akurasi Posisi Ulang | ±10μm@6σ, CPK≥2.0 |
|---|
| Akurasi Cetak | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (tidak termasuk pembersihan dan pencetakan) | <7.5 detik |
|---|
| HCP-CT (termasuk pembersihan dan pencetakan) | 18s/pcs |
|---|
| Proses CT | 4 menit |
|---|
| Transfer Line CT | 2 menit |
|---|
Parameter Pemrosesan Substrat
| Ukuran papan maksimum | 510*510mm (Peningkatan opsional menjadi: 610*510mm) |
|---|
| Ukuran papan minimum | 50*50mm |
|---|
| Ketebalan papan | 0.4~6mm |
|---|
| Jangkauan Mekanis Kamera | 528*510mm |
|---|
| Berat papan maksimum | 5kg |
|---|
| Jarak bebas tepi papan | 2.5mm |
|---|
| Tinggi papan | 23mm Di Luar pin item sifat |
|---|
| Kecepatan Transportasi | 900±40mm |
|---|
| Kecepatan Transportasi Maksimum | Kontrol tersegmentasi, 1500mm/s (Maks) |
|---|
| Arah Transportasi | Satu tahap |
|---|
Parameter Pencetakan
| Kecepatan Cetak | 10~200mm/detik |
|---|
| Tekanan Cetak | 0.5~20Kg |
|---|
| Mode Cetak | Satu/Dua Kali |
|---|
| Tipe Squeegee | Karet/Squeegee Blade (sudut 45/55/60) |
|---|
| Snap-off | 0~20mm |
|---|
| Snap-Speed | 0~20mm/detik |
|---|
| Ukuran rangka template | 470*370mm~737*737mm |
|---|
| Metode penentuan posisi jaring baja | Penentuan posisi otomatis arah-Y |
|---|
Parameter Pembersihan
| Sistem Pembersihan | Kering, Basah, Tiga mode Vakum |
|---|
| Pembersihan kecepatan tinggi | Pembersihan terintegrasi & tenun |
|---|
| Sistem pembersihan | Tipe semprot samping |
|---|
| Langkah pembersihan | Generasi otomatis |
|---|
| Posisi pembersihan | Pembersihan pasca |
|---|
| Kecepatan Pembersihan | 10-200mm/detik |
|---|
| Konsumsi cairan pembersih | Dapat disesuaikan secara Otomatis & Manual |
|---|
| Konsumsi kertas pembersih | Dapat disesuaikan secara Otomatis & Manual |
|---|
Parameter Visi
| FOV CCD | 10*8mm |
|---|
| Tipe kamera | Kamera Digital CCD 130 Ribu |
|---|
| Sistem Kamera | Struktur optik kunci atas/bawah |
|---|
| Waktu Siklus Kamera | 100ms |
|---|
| Tipe tanda fidusia | Bentuk Tanda Fidusia Standar: bulat, persegi, berlian, silang, Pad dan profil |
|---|
| Ukuran tanda | 0.1-6mm |
|---|
| Jumlah tanda | Maks: 4pcs |
|---|
| Jauhi nomor | Maks: 1pcs |
|---|
Parameter Mesin
| Sumber Daya | AC: 220±10%, 50/60Hz 2.2KW |
|---|
| Tekanan Udara | 4~6Kgf/cm² |
|---|
| Konsumsi Udara | Sekitar 5L/menit |
|---|
| Suhu Pengoperasian | -20℃~+45℃ |
|---|
| Kelembaban lingkungan kerja | 30%~60% |
|---|
| Dimensi mesin (tanpa lampu Menara) | 1500(T)mm |
|---|
| Panjang Mesin | 1240(P)mm |
|---|
| Lebar Mesin | 1410(L)mm |
|---|
| Berat Mesin Kira-kira | Kira-kira: Sekitar 1100Kg |
|---|
| Persyaratan bantalan beban peralatan | 650Kg/m² |
|---|
Spesifikasi Peralatan
Model Peralatan: YS-GT
Ukuran: 1240(P) * 1410(L) * 1500(T)mm
Persyaratan Daya
Catu daya utama: AC: 220 ± 10%, 50/60HZ 3KW catu daya stabil dengan arus terukur, jenis steker: sistem Inggris.
Persyaratan Pasokan Gas
Pasokan gas utama: Sumber gas industri yang stabil dengan tekanan 4.0-6kgf/cm². Diameter pipa gas adalah 6mm/8mm/10mm/12mm, dan sambungan depan pipa gas bersifat universal.
Berat Mesin
Kira-kira 1100Kg
Lingkungan Penggunaan Peralatan
- Suhu bengkel: -20℃~+45℃
- Kelembaban bengkel: 30-60%
- Perlindungan listrik statis: Pembumian ESD dan perlindungan listrik statis diperlukan
- Kapasitas bantalan beban lantai: Harus ≥ 650kg/m²
Tentang Teknologi Elektronik YUSH
YUSH Electronic Technology Co., Ltd didirikan pada tahun 2004 dan berlokasi di Jiangsu, China. Kami mengkhususkan diri dalam mesin peralatan elektronik pemisah PCB dan pemisah PCB profesional. Perusahaan memiliki peralatan produksi dan pemrosesan yang canggih dan tim pengembangan dan manufaktur yang berpengalaman, dengan separuh staf kami memiliki pengalaman lebih dari 10 tahun di industri peralatan elektronik.
Sejak tahun 2004, kepemimpinan perusahaan kami telah berinvestasi dalam mengembangkan dan memproduksi pemisah PCB dan mesin pemisah. Kami memprioritaskan kualitas produk, keselamatan, dan inovasi, menghasilkan produk berkualitas tinggi, kinerja stabil, dan hemat biaya yang meningkatkan hasil produksi, meningkatkan produktivitas, dan meningkatkan daya saing pasar pelanggan kami.
Kami menawarkan berbagai jenis pemisah PCB dan mesin pemisah termasuk model manual, bertenaga motor, bertenaga pneumatik, peninju cetakan, dan router pemotong penggilingan. Karena komitmen kami terhadap kualitas dan harga yang kompetitif, kami melayani pelanggan di seluruh dunia dan telah menjadi salah satu basis produksi pemisah PCB terbesar di China.
