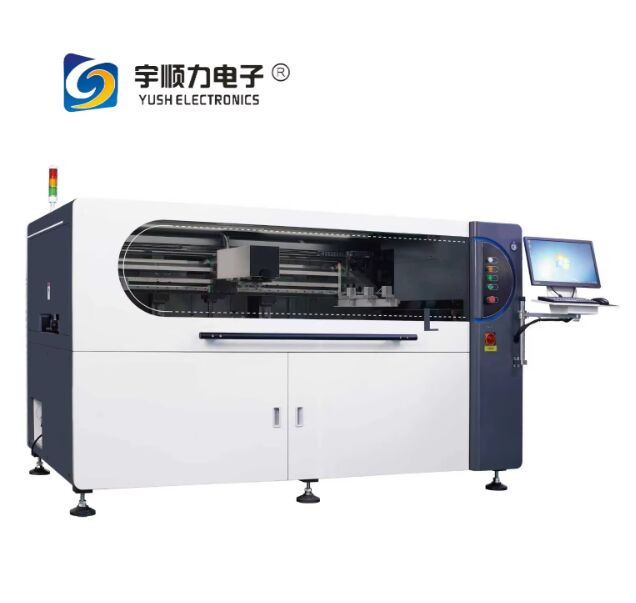

Name: YS-12 mesin cetak visual otomatis sepenuhnya terutama digunakan dalam mini LED,
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Rincian Produk

Tempat asal: Guangdong

Nama merek: YUSH

Nomor model: YS-12

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 1

Harga: USD50000

Waktu pengiriman: 20 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union

Menyediakan kemampuan: 1000

Dapatkan Harga Terbaik

Rincian Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                Pencetak pasta solder Pcb otomatis, mesin cetak visual mini LED, printer pasta solder YS-12


model:	YS-12	Berat:	1500kg
Ukuran min:	520*300mm	Ukuran maksimal:	1500*750mm

model:	YS-12
Berat:	1500kg
Ukuran min:	520*300mm
Ukuran maksimal:	1500*750mm

YS-12 mesin cetak visual otomatis sepenuhnya terutama digunakan dalam mini LED,

Mesin Cetak Visual Otomatis Penuh YS-12

Mesin cetak visual otomatis penuh YS-12 dirancang terutama untuk aplikasi mini LED, menawarkan kemampuan pencetakan presisi untuk manufaktur elektronik canggih.

Ikhtisar Produk

Spesifikasi Teknis

Parameter Bingkai Layar

Ukuran Minimum	520 × 300 mm
Ukuran Maksimum	1500 × 750 mm
Ketebalan	20-40 mm
Mode Posisi Stensil	Penempatan manual

Parameter Papan PCB

Ukuran Minimum PCB	50 × 50 mm
Ukuran Maksimum PCB	1200 × 350 mm
Ketebalan PCB	0.4-6 mm
Lengkungan PCB	<1%
Jarak Bebas Tepi Papan PCB	2.5 mm
Tinggi Papan	25 mm
Tinggi Transportasi	900 ± 40 mm
Kecepatan Transportasi	Maksimum 1500 mm/s (Dapat Diprogram)
Mode Transportasi	Jalur transportasi satu bagian
Berat Papan PCB Maksimum	7 kg
Arah Transportasi	Kiri-Kanan; Kanan-Kiri; Kiri-Kiri; Kanan-Kanan

Parameter Pencetakan

Kecepatan Pencetakan	10-200 mm/detik
Tekanan Pencetakan	0.5-25 kg
Mode Pencetakan	Pencetakan squeegee tunggal atau ganda
Jarak Pelepasan	0-20 mm
Snap-Mode	Pelepasan tiga tahap
Tipe Squeegee	Squeegee karet/Squeegee baja
Kecepatan Pelepasan	0-20 mm/detik

Akurasi Pencetakan

Akurasi Posisi Ulang	±0.015 mm
Akurasi Pencetakan	±0.025 mm
Waktu Siklus (Tidak Termasuk Pembersihan)	<15 detik
Waktu Penggantian	<5 menit

Parameter Pembersihan

Langkah Pembersihan	Generasi otomatis
Posisi Pembersihan	Pembersihan kanan
Kecepatan Pembersihan	10-200 mm/detik
Konsumsi Cairan Pembersih	Otomatis & dapat disesuaikan secara manual
Konsumsi Kertas Pembersih	Otomatis & dapat disesuaikan secara manual

Parameter Gambar

FOV CCD	10 × 8 mm
Tipe Kamera	Kamera digital 130 megapiksel
Sistem Kamera	Struktur opsi kunci atas/bawah
Waktu Siklus Kamera	150 ms
Ukuran Tanda	0.1-6 mm
Jumlah Jauhkan	Maksimum: 1 buah
Jumlah Tanda	Maksimum: 4 buah
Deteksi 2D	Mendeteksi timah rendah/cetakan hilang/timah terus-menerus

Konfigurasi Fungsional

Kontrol Keamanan: Pintu terbuka untuk berhenti, alarm abnormal
UI Cerdas: Antarmuka baru, pengoperasian tombol pintas
Pengaturan Izin: Pembagian otoritas yang dapat dikonfigurasi secara bebas untuk operator, teknisi, dan insinyur
Sistem MES Standar: Solusi Industri 4.0 yang disesuaikan, perekaman SOP, pengunggahan data peralatan
Koneksi SPI: Kompensasi otomatis untuk offset, deteksi timah yang tidak mencukupi, pembersihan jaring baja otomatis
Sistem Keterlacakan: Kode pemindaian kamera, ukuran yang kompatibel: 2.5×2.5-8×8 mm

Persyaratan Pemasangan

Berat Mesin	1500 kg
Catu Daya Utama	AC: 220±10V; 50/60Hz, 3.5KW, dengan arus dan catu daya yang stabil
Kabel Ground	Peralatan memerlukan grounding terpisah dengan kabel grounding khusus
Tipe Steker	Bahasa Inggris SS145 (13A)
Sumber Pasokan Udara Utama	Sumber gas industri 4.0-6 kgf/cm², dengan diameter saluran udara lurus 8mm

Lingkungan Pengoperasian

Suhu Kerja	-20℃ hingga 45℃
Kelembaban Lingkungan Kerja	30% hingga 60%
Perlindungan Elektrostatik	Perlindungan elektrostatik grounding ESD
